410-163

厂牌: DIGILENT
产品描述: Digilent 扩展模块, LED技术
供应商型号: 3292912
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-163

410-163概述

    Pmod8LD 技术手册详解

    1. 产品简介

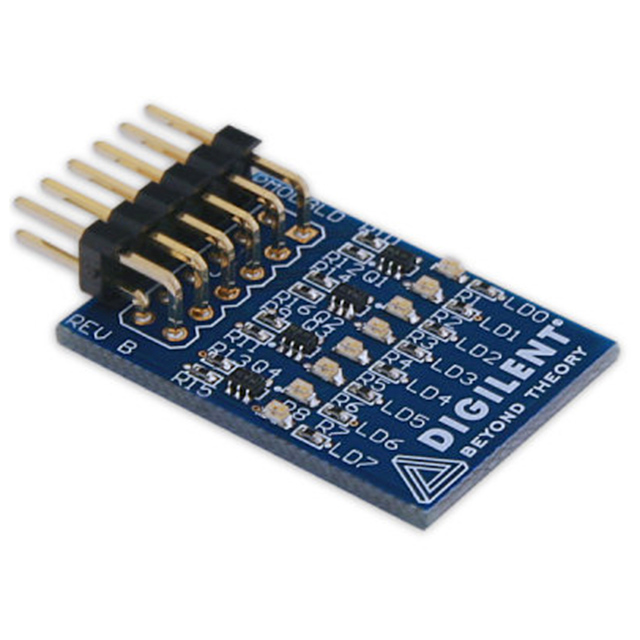

    Pmod8LD 是一款由 Digilent 公司生产的电子元器件模块,具备八颗高亮度绿色LED灯。这些LED灯通过逻辑电平晶体管控制,可以独立点亮。此模块体积小巧,非常适合用于各种灵活的设计中。Pmod8LD采用通用输入输出(GPIO)接口,通过简单的逻辑电平信号即可控制每个LED灯的状态,从而满足多种电路设计的需求。

    2. 技术参数


    - 产品型号:Pmod8LD rev. B
    - LED数量:8个高亮度绿色LED灯
    - 控制方式:BJT晶体管控制
    - 尺寸:1.1英寸 × 0.8英寸(2.8厘米 × 2.0厘米)
    - 接口类型:2×6-pin Pmod端口,提供GPIO接口
    - 供电电压:3.3V / 5V
    - 电流要求:每个LED需要约1mA的电流
    - 物理连接:引脚间距为100mil
    | 引脚 | 信号描述 |

    | 1 | LD0 |
    | 2 | LD1 |
    | 3 | LD2 |
    | 4 | LD3 |
    | 5 | GND |
    | 6 | VCC |
    | 7 | LD4 |
    | 8 | LD5 |
    | 9 | LD6 |
    | 10 | LD7 |
    | 11 | GND |
    | 12 | VCC |

    3. 产品特点和优势


    - 独立控制:每个LED可以通过单独的逻辑信号进行控制,无需外部驱动电路。
    - 高效能:采用BJT晶体管控制,降低了功耗。
    - 灵活性:小巧的PCB设计使其适用于各种紧凑型应用。
    - 易用性:通过简单的GPIO接口,易于集成到各种板级设计中。

    4. 应用案例和使用建议


    应用场景:
    - 嵌入式系统:用于状态指示、信号反馈等功能。
    - 教育与科研:作为实验平台,演示基本的电路控制原理。
    - DIY项目:在各类DIY电子制作中作为简易显示装置。
    使用建议:
    - 供电电压:确保正确选择供电电压(3.3V 或 5V),避免过高电压导致LED损坏。
    - 布线规划:合理规划线路,减少干扰,确保各LED的亮度一致。
    - 软件编程:使用合适的软件库,简化对GPIO的控制逻辑。

    5. 兼容性和支持


    Pmod8LD 模块设计符合Digilent标准的2×6-pin Pmod接口,能够轻松集成到各种主控板上,如Arduino、Raspberry Pi等。Digilent公司为该模块提供了详尽的技术文档和支持服务,以帮助用户快速理解和使用产品。

    6. 常见问题与解决方案


    - 问题:LED无法正常点亮。
    - 解决方案:检查供电电压是否符合要求;确认对应的GPIO引脚设置正确且已激活。

    - 问题:多个LED同时点亮时出现闪烁现象。
    - 解决方案:增加外部电容滤波,改善电源稳定性;检查GPIO引脚输出频率是否过快。

    7. 总结和推荐


    综合评估:Pmod8LD模块凭借其独立控制、高亮度和易用性的特点,在众多LED显示产品中脱颖而出。对于需要状态指示或简单显示功能的应用场景,它是一个理想的解决方案。此外,它的紧凑尺寸和广泛兼容性使得它在各类工程项目中具有很高的实用价值。
    推荐使用:强烈推荐给需要在嵌入式系统或DIY项目中使用LED显示功能的工程师和爱好者们。

410-163参数

参数
长*宽*高 27.94mm(长度)
零件状态 在售
包装方式 散装
