410-372

产品分类: 其他可编程器件
厂牌: DIGILENT
产品描述: Digilent 开发套件附件, 使用于apsoc 开发板、 fpga
供应商型号: 1286-410-372-ND
供应商: Digi-Key
标准整包数: 1
DIGILENT 其他可编程器件 410-372

410-372概述

    FMC Pcam Adapter Reference Manual

    1. 产品简介

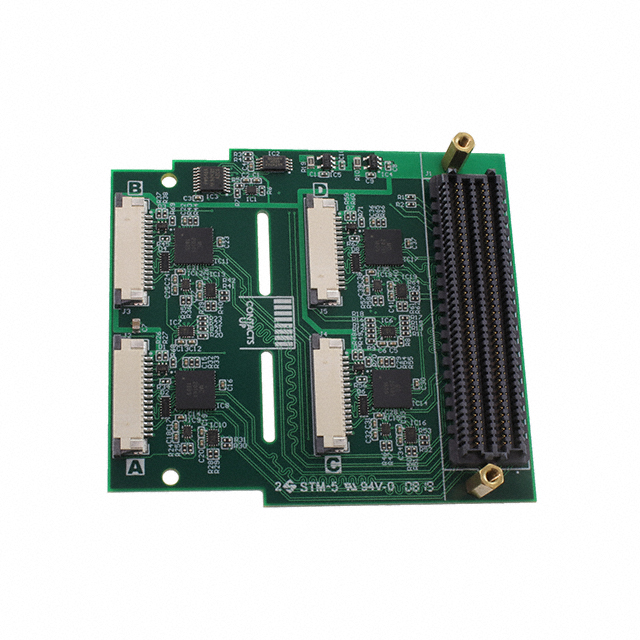

    FMC Pcam Adapter 是一款FMC(Field-Programmable Gate Array)夹层板,它允许连接多达四个Pcam相机模块到基于FPGA的系统中。此适配器扩展了开发平台的功能,使多摄像头视频应用成为可能。

    2. 技术参数


    - 产品类型:FMC 夹层板
    - 主要功能:MIPI D-PHY 到 LVDS 和 LVCMOS 的信号转换,双/四Pcam接口支持
    - 工作环境:VADJ电压范围为1.8V至3.3V
    - 电气特性:
    - 高速输出符合Xilinx LVDS25和LVDS标准
    - 低功耗信号符合LVCMOS标准
    - 电源要求:
    - 最大电流消耗:
    - Quad:3P3V电源 1000mA,VADJ电源 400mA
    - Dual:3P3V电源 500mA,VADJ电源 200mA
    - 内部电源:
    - VCC2V5电源 160mA(Quad),80mA(Dual)
    - VCC1V2电源 8mA(Quad),4mA(Dual)

    3. 产品特点和优势


    - 独特功能:
    - 支持双或四路Pcam连接
    - MIPI D-PHY到LVDS/LVCMOS的信号转换
    - 兼容宽范围的VADJ电压
    - 市场竞争力:
    - 高度灵活性,适用于多种FPGA系统
    - 优化后的电路设计,减少功耗并提高信号完整性

    4. 应用案例和使用建议


    - 应用案例:
    - 多摄像头视频采集系统
    - 智能监控和安全系统
    - 工业自动化和机器人视觉系统
    - 使用建议:
    - 在配置I2C开关时,确保每个Pcam端口的通道被正确启用
    - 在连接多个Pcam模块时,注意分配不同信号线以避免冲突
    - 在复杂系统中,需要考虑FPGA资源限制,尤其是在使用UltraScale架构时

    5. 兼容性和支持


    - 兼容性:
    - 与ZedBoard等兼容
    - 必须满足特定的电压和I/O标准要求
    - 支持和维护:
    - 供应商提供相关的技术支持和文档资料

    6. 常见问题与解决方案


    - 问题:无法正常通信
    - 解决方案:检查电源电压是否正确,确认所有I2C通道已正确启用
    - 问题:信号质量差
    - 解决方案:确保差分终止电阻已正确安装,并且差分信号线的长度匹配
    - 问题:MIPI D-PHY信号不正常
    - 解决方案:检查FMC连接器的引脚定义和信号映射是否正确

    7. 总结和推荐


    总结:FMC Pcam Adapter 是一款功能强大的多功能适配器,具备高灵活性和广泛的应用范围。它的主要优点在于能够处理复杂的多摄像头视频采集任务,并且能够在多种电压下稳定运行。
    推荐:强烈推荐给需要进行多摄像头视频采集系统的开发者和制造商。它的高性能和灵活配置使其在许多行业中都具有广泛的适用性。

410-372参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 1.8V
零件状态 在售
包装方式 袋装

410-372厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-372数据手册

厂牌 PDF简要描述 下载
DIGILENT 其他可编程器件 DIGILENT 410-372 410-372数据手册

410-372封装设计

查看详情并下载
Symbol
Footprint
3D Model
