410-287

厂牌: DIGILENT
产品描述: Digilent, 扩展模块
供应商型号: 424-PMOD-TMP-3
供应商: Mouser
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-287

410-287概述

    PmodTMP3 温度传感器技术手册

    1. 产品简介

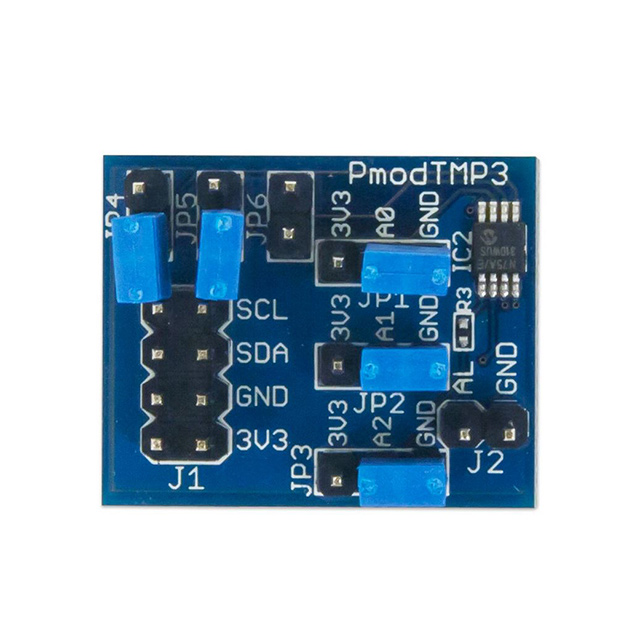

    PmodTMP3 是一款基于Microchip公司TCN75AVUA温度传感器的数字温度传感器模块。它主要用于环境温度检测,并提供高精度和灵活的应用配置。PmodTMP3 的主要功能包括:
    - 精度高达±1°C
    - 支持通过 I2C 接口进行通信
    - 可编程温度报警引脚
    - 小巧的PCB尺寸(1.0" x 0.8"),适用于各种设计
    - 支持多种跳线设置以选择不同的I2C地址

    2. 技术参数


    - 分辨率:9位至12位
    - 测量范围:-55°C 到 +125°C
    - 准确度:±1°C
    - 转换时间:30ms到240ms
    - 电源电压:3.3V
    - 尺寸:2.54cm x 2.0cm
    - 接口:2x4针 I2C 接口

    3. 产品特点和优势


    - 高精度:±1°C 的温度测量精度确保了高可靠性。
    - 灵活的地址配置:通过跳线设置可选8个不同的I2C地址,便于多个设备同时使用。
    - 可编程温度报警:允许用户通过软件定义温度阈值,触发外部设备的响应。
    - 快速响应:转换时间从30ms到240ms,适应多种应用场景。

    4. 应用案例和使用建议


    - 应用场景:工业自动化、智能家居、物联网设备、环境监测等。
    - 使用建议:
    - 在多个PmodTMP3并行工作时,需确保各模块使用不同的I2C地址以避免冲突。
    - 对于温度敏感的应用,可以考虑使用12位分辨率以获得更高的精度。

    5. 兼容性和支持


    - 兼容性:PmodTMP3 遵循 Digilent Pmod 接口规范,可以轻松集成到现有的 I2C 系统中。
    - 支持:Digilent 提供详细的技术文档和在线支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - Q: 如何设置不同的I2C地址?
    - A: 通过短接相应的跳线(JP1、JP2 和 JP3)来设置不同的地址。

    - Q: 为何温度读数不准确?
    - A: 检查电源电压是否稳定在3.3V,以及I2C总线是否正确连接拉拔电阻。
    - Q: 如何启用温度报警功能?
    - A: 配置TCN75AVUA的寄存器以启用报警功能,并确保对应的跳线(JP6)已正确设置。

    7. 总结和推荐


    PmodTMP3 是一款高度集成的温度传感器模块,具备高精度和灵活性。它特别适用于需要精确温度测量的场合,如工业控制、智能家居和环境监测等领域。对于需要多传感器并行工作的系统,PmodTMP3提供了简便的多设备管理能力。强烈推荐在需要高性能温度传感器的应用中使用PmodTMP3。
    通过上述内容,我们希望您能够全面了解PmodTMP3的功能和应用优势。无论是对于初学者还是专业工程师,PmodTMP3都是一个值得信赖的选择。

410-287参数

参数
长*宽*高 25.4mm(长度)*20mm(宽度)
零件状态 在售
包装方式 盒装

410-287厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-287数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-287 410-287数据手册

410-287封装设计

查看详情并下载
Symbol
Footprint
3D Model
