410-077

厂牌: DIGILENT
产品描述: Digilent HMI开发工具
供应商型号: 1286-1145-ND
供应商: Digi-Key
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-077

410-077概述

    PmodBTN™ 参考手册

    1. 产品简介

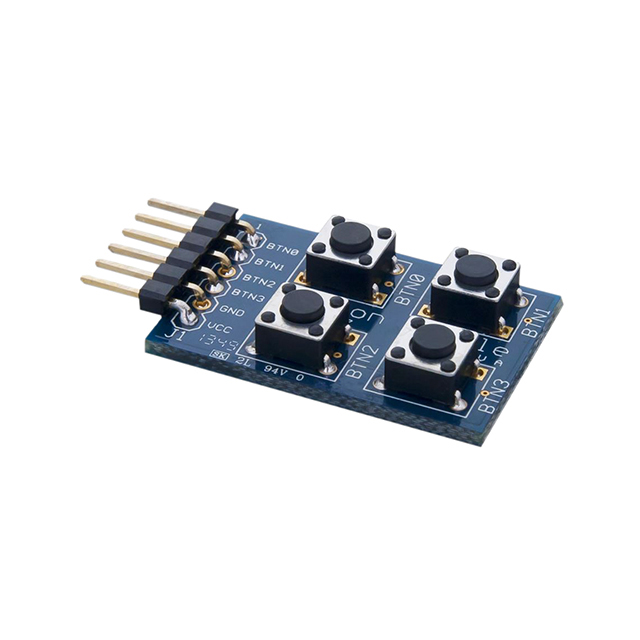

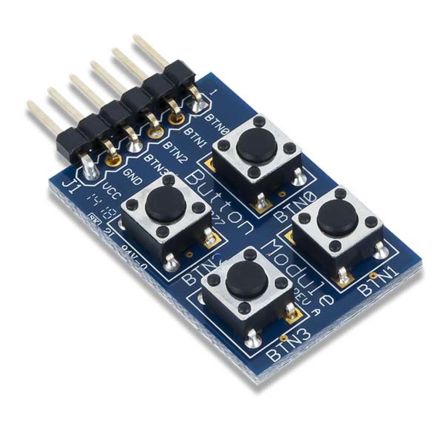

    PmodBTN 是Digilent公司推出的一款用于系统板上便捷用户输入的电子元器件。它配备四个即时按压式按钮,能够提供直观且易用的输入接口。通过内置的消抖滤波器和施密特触发器,PmodBTN能有效地过滤按键时产生的信号噪声,确保系统能够稳定接收按钮操作的信号。

    2. 技术参数


    - 电压范围: 1.65V 至 5.5V(建议运行电压为3.3V)
    - 电源针脚: VCC 和 GND,分别对应电源正极(3.3V/5V)和电源负极
    - 尺寸: 1.2 英寸 x 0.8 英寸 (3.0 厘米 x 2.0 厘米)
    - 接口: 6 针 Pmod 连接器,遵循Digilent Pmod接口规范类型1
    - 输入: 每个按钮都有独立的滤波器、施密特触发器和数据线,支持最多16种不同的输入组合

    3. 产品特点和优势


    PmodBTN的主要优势在于其强大的滤波和触发机制,确保即使在按钮频繁快速点击时也能准确无误地报告状态变化。这种设计显著提高了系统的稳定性与可靠性。同时,小巧的PCB尺寸使得PmodBTN非常适合灵活的设计需求,易于嵌入各种尺寸的应用环境中。

    4. 应用案例和使用建议


    应用场景:PmodBTN广泛应用于需要多按钮输入的场合,如智能家居控制面板、游戏控制器或实验室实验设备。用户可以轻松将它连接到任意支持GPIO协议的系统板上,以实现对按钮输入信号的高效捕捉与处理。
    使用建议:
    - 软件配置:确保开发环境已正确配置为支持PmodBTN的接口和驱动程序。
    - 硬件连接:使用合适的电阻和电容值进行外部电路设计,以确保信号质量。

    5. 兼容性和支持


    PmodBTN兼容大多数遵循Digilent Pmod接口规范类型1的系统板。厂商提供全面的技术支持,涵盖安装指导、故障排除和软件驱动程序更新等方面。

    6. 常见问题与解决方案


    - Q: 按钮操作时偶尔会丢失信号。
    - A: 确保每个按钮的滤波电容和电阻正确配置。如果问题依旧存在,尝试更换更高质量的电容或减小外部干扰。

    - Q: 如何测试按钮的功能?
    - A: 使用逻辑分析仪连接到PmodBTN的数据线,查看按钮按下时的信号变化。另外,也可以编写简单的测试代码来验证每个按钮的功能。

    7. 总结和推荐


    PmodBTN凭借其出色的滤波和触发机制、紧凑的外形设计以及广泛的兼容性,在众多应用场合中表现优异。我们强烈推荐此产品给那些寻求可靠、高效的按钮输入解决方案的开发者们。
