410-068

厂牌: DIGILENT
产品描述: Digilent模块, 无线通信开发工具
供应商型号: 2061858
供应商: element14
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-068

410-068概述

    # PmodRS232 技术手册概述

    产品简介

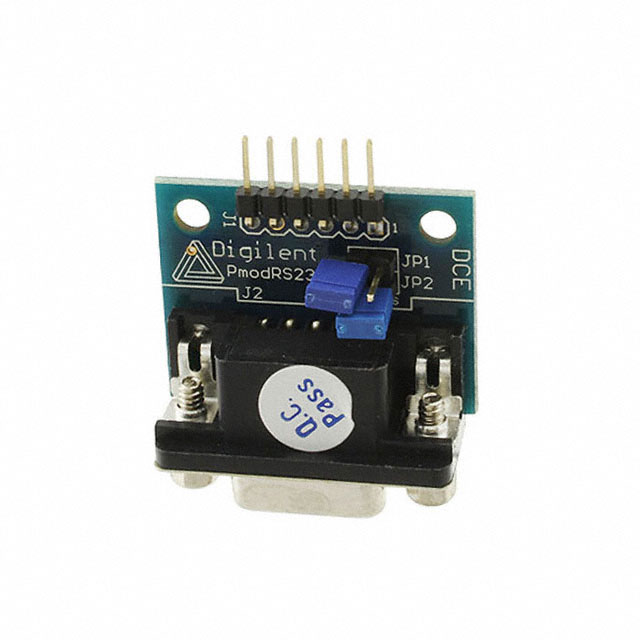

    Digilent PmodRS232 是一种用于将数字逻辑电压电平转换为 RS232 电压电平的模块。该模块作为数据通信设备(DCE)进行配置,可以与终端设备(DTE),如计算机上的串行端口,通过直通电缆连接。

    技术参数


    - 通信协议:UART
    - 接口:6针Pmod连接器,支持UART接口
    - 电气特性:电源电压范围3V到5.5V,推荐操作电压为3.3V
    - 尺寸:1.0英寸 x 1.3英寸(2.5厘米 x 3.3厘米)
    - 引脚定义:
    - Pin 1: CTS (Clear to Send)
    - Pin 2: RTS (Ready to Send)
    - Pin 3: TXD (Transmit Data)
    - Pin 4: RXD (Receive Data)
    - Pin 5: GND (Ground)
    - Pin 6: VCC (Power Supply, 3.3V/5V)

    产品特点和优势


    - RS232 DB9 连接器:提供标准的RS232 DB9连接器,便于与各种设备连接。
    - 可选的RTS和CTS握手功能:增强数据传输的可靠性。
    - 小尺寸PCB设计:灵活的设计适配多种应用场景。
    - 3线和5线通信模式:通过跳线设置可以选择不同的通信模式,以适应不同的需求。

    应用案例和使用建议


    应用案例
    - 计算机与外设连接:PmodRS232 可以用于连接计算机与外部设备,例如打印机、扫描仪等。
    - 嵌入式系统通信:在嵌入式系统中,可以利用PmodRS232与外围设备进行通信。
    使用建议
    - 正确选择通信模式:根据具体应用场景选择3线或5线通信模式,确保系统的稳定性和可靠性。
    - 电源管理:确保电源电压在推荐范围内(3V至5.5V),推荐使用3.3V电压供电。

    兼容性和支持


    - 兼容性:与任何支持UART协议的系统板兼容,特别是Digilent系统板。
    - 支持:Digilent公司提供了丰富的资源中心,包括示例代码和其他技术支持文档。

    常见问题与解决方案


    1. Q: 如何确定选择3线还是5线通信?
    - A: 根据应用需求,如果需要硬件握手信号(RTS/CTS),则选择5线通信模式;否则选择3线通信模式。
    2. Q: 电源电压范围是多少?
    - A: 电源电压范围为3V至5.5V,但推荐使用3.3V电压。
    3. Q: 如何安装跳线块以实现正确的通信模式?
    - A: 通过跳线块的配置来选择3线或5线通信模式。确保正确短接对应的引脚以实现所需的通信模式。

    总结和推荐


    Digilent PmodRS232 是一款功能强大且用途广泛的通信模块。它具备灵活的通信模式选择、小尺寸设计以及良好的兼容性,适用于多种嵌入式系统和外设通信需求。强烈推荐使用该产品,特别是在需要UART通信的场合。

410-068参数

参数
零件状态 在售
包装方式 盒装

410-068厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-068数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-068 410-068数据手册
