410-338

产品分类: 通用万用表
厂牌: DIGILENT
产品描述: Digilent 在线调试器和编程器, Digital Discovery USB Logic Analyser套件
供应商型号: 2726213
供应商: 海外现货
标准整包数: 1

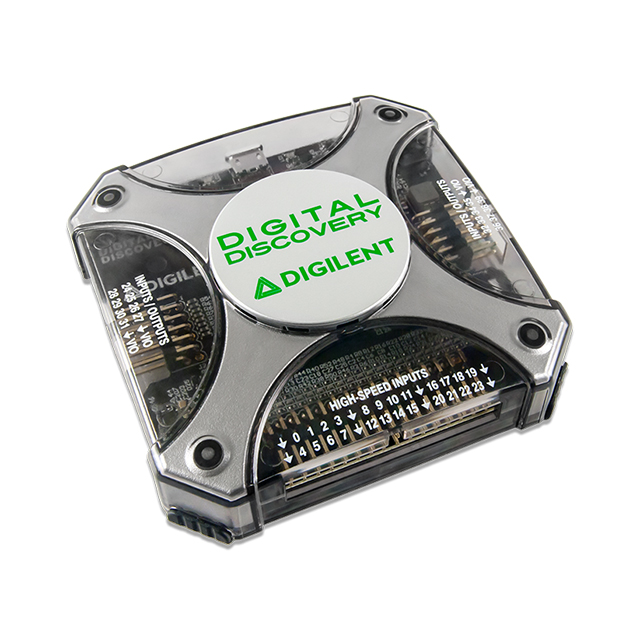

DIGILENT 通用万用表 410-338

410-338概述

    电子元器件产品技术手册:Digilent Digital Discovery

    1. 产品简介


    Digilent Digital Discovery 是一款集逻辑分析仪和模式发生器于一体的电子工具,旨在成为嵌入式开发的理想伴侣。它优化了通道数、速度和便携性,具备强大的调试、可视化和模拟数字信号的能力。Digital Discovery 的数字输入输出端口可以通过简单的线探针或面包板电线连接到电路;另外,还可以通过高带宽适配器和阻抗匹配探针来实现更高级的应用连接。

    2. 技术参数


    - 逻辑分析仪
    - 通道数:24(可通过一个2×16接口访问)
    - 采样率:最高可达800 MS/s(使用高带宽适配器)
    - 带宽:100 MHz+
    - 电压范围:1.2V至3.3V(兼容5V)
    - 缓冲区:2Gbit DDR3存储
    - 数字总线分析仪:支持SPI、I²C、UART、并行等
    - 模式发生器
    - 通道数:16
    - 采样率:100 MS/s
    - 带宽:50 MHz
    - 电压范围:1.2V至3.3V(兼容5V)
    - 总线输出:计数器和自定义输出
    - 多功能数字I/O
    - 通道数:16
    - 采样率:最高100 MS/s(最大输出频率为50 MHz)
    - 电压范围:1.2V至3.3V(兼容5V)
    - 算法模式生成器:无缓冲器使用
    - 协议分析仪
    - 通道数:16-32
    - 电压范围:1.2V至3.3V(兼容5V)
    - 数字总线分析仪:支持UART、SPI、I²C读写

    3. 产品特点和优势


    - 紧凑设计:便于携带和存储。
    - 多功能集成:可以作为逻辑分析仪、模式发生器、静态输入输出和协议分析器等多种工具使用。
    - 高精度采集:最高800 MS/s的采样率和100 MHz的带宽,适合高速信号处理。
    - 灵活配置:通过软件WaveForms进行各种配置,适应多种应用场景。
    - 兼容性强:可与多种标准格式的数据文件导入导出,兼容Windows、Mac OS和Linux系统。

    4. 应用案例和使用建议


    - 嵌入式开发:适用于复杂嵌入式系统的调试和验证。
    - 信号分析:可用于信号波形的实时监测和记录。
    - 教学培训:对于学习数字逻辑和信号处理的学生,是理想的实验工具。
    - 使用建议:在连接外部设备时,尽量减少引线长度以保证信号完整性。使用USB供电,确保电源稳定。

    5. 兼容性和支持


    - 兼容性:支持多种数字总线协议,如SPI、I²C、UART等。
    - 支持和服务:提供免费的WaveForms软件支持,并包括USB电缆和飞线配件。

    6. 常见问题与解决方案


    - 问题一:如何提高采样率?
    - 解决方案:使用高带宽适配器,并确保输入信号的质量和连接的稳定性。
    - 问题二:信号质量不稳定怎么办?
    - 解决方案:调整输出信号的强度和斜率设置,确保信号在传输过程中保持稳定。
    - 问题三:如何选择合适的电压范围?
    - 解决方案:根据被测电路的工作电压选择合适的电压范围,通常推荐使用1.2V至3.3V范围。

    7. 总结和推荐


    Digilent Digital Discovery 是一款性能强大、功能丰富的嵌入式开发工具,特别适用于需要高精度、多通道、高速度信号处理的应用场景。其紧凑的设计、多样的功能和良好的兼容性使其在市场上具有很强的竞争力。推荐所有从事嵌入式开发的专业人士和技术爱好者尝试和使用该产品。

410-338参数

参数
零件状态 在售
包装方式 盒装

410-338厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-338数据手册

厂牌 PDF简要描述 下载
DIGILENT 通用万用表 DIGILENT 410-338 410-338数据手册

410-338封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2371.4327
5+ ¥ 2328.3157
25+ ¥ 2328.3157
库存: 58
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2371.43
