410-251

产品分类: 其他开发工具
厂牌: DIGILENT
产品描述: Digilent 编程模块 开发套件附件, 使用于FPGA 设备
供应商型号: 1346434
供应商: 海外现货
标准整包数: 1
DIGILENT 其他开发工具 410-251

410-251概述

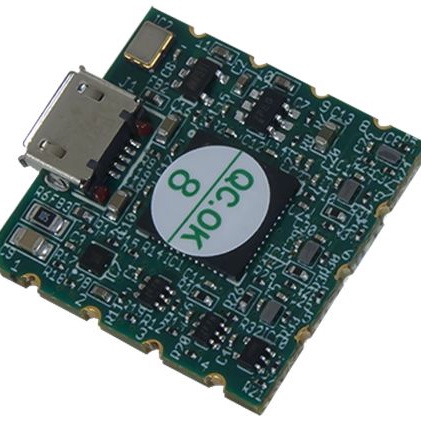

    JTAG-SMT2™ Programming Module for Xilinx® FPGAs

    1. 产品简介


    JTAG-SMT2™ 是一款紧凑型、完整的表面贴装编程模块,专为Xilinx现场可编程门阵列(FPGA)设计。该模块可以直接接入所有Xilinx工具,包括iMPACT、Chipscope™、eFuse、Vivado和EDK。用户可以将模块直接装载到目标板上并通过回流工艺安装,与安装其他元器件无异。

    2. 技术参数


    - 电源要求:主电源电压为3.3V,另外需要一个单独的Vref电源来驱动JTAG信号。
    - 信号性能:JTAG信号采用高速、24mA、三态缓冲器,支持1.8V至5V的信号电压和高达30MBit/sec的总线速度。
    - 工作环境:工作温度范围为-40℃至+85℃,存储温度范围为-10℃至+60℃。
    - 电气特性:
    - Vdd: 2.97V - 3.63V
    - Vref: 1.65V - 5.5V
    - 输入高电平(VIH): 1.62V - 5.5V
    - 输入低电平(VIL): 0V - 0.65V
    - 输出高电平(VOH): 0.85V Vref - 0.95V Vref
    - 输出低电平(VOL): 0V - 0.15V Vref
    - 物理特性:外形尺寸为22.75mm × 21.5mm,重量轻且易于安装。

    3. 产品特点和优势


    - 全面兼容性:与所有Xilinx工具无缝对接,支持IEEE 1149.7-2009标准。
    - 多用途GPIO针脚:提供三个通用输入输出引脚(GPIO0, GPIO1, GPIO2),可用于各种不同的应用。
    - 高速接口:通过USB 2.0端口可以实现最高30Mbit/sec的数据传输速率。
    - 模块化设计:模块尺寸小,可直接焊接在目标板上。
    - 高配置SPI端口:提供八个多功能SPI端口,兼容多种SPI外设。

    4. 应用案例和使用建议


    - 应用案例一:用于Xilinx Zynq-7000时,如果VCCO0和VCCOMIO1共用同一电源供应,可以通过直接连接GPIO2到Zynq的PSSRSTB引脚来实现重置功能。
    - 应用案例二:当VCCO0和VCCOMIO1使用不同电压时,需额外添加一个外部缓冲器以调整GPIO2信号的电压电平,从而支持复位按钮。
    - 使用建议:为确保最佳性能,建议保持JTAG-SMT2与FPGA之间的阻抗低于100欧姆。此外,在信号走线上避免过多干扰,推荐在模块下方保留一片清晰区域。

    5. 兼容性和支持


    - 兼容性:适用于所有Xilinx工具,并支持IEEE 1149.7-2009标准。
    - 支持服务:提供Adept软件开发套件(SDK),帮助用户更轻松地集成和调试该模块。Digilent还提供详尽的技术文档和应用指南,确保用户能够充分发挥该模块的功能。

    6. 常见问题与解决方案


    - 问题一:在使用JTAG-SMT2时,如果出现驱动冲突,可以通过添加200欧姆电阻来限制电流,从而保护组件免受损坏。
    - 问题二:若要使用GPIO2作为通用I/O,必须先禁用Xilinx工具对SMT2的JTAG接口。此外,DPIO端口0只能在同时禁用JTAG和SPI的情况下启用。

    7. 总结和推荐


    JTAG-SMT2™是一款高度集成且功能强大的编程模块,特别适合Xilinx FPGA的开发和调试。其多功能性、高可靠性以及广泛的兼容性使其成为电子设计领域的理想选择。无论是在实验室开发还是工业应用中,JTAG-SMT2™都能显著提高工作效率并简化开发流程。我们强烈推荐这一模块给正在寻找高效解决方案的专业人士和工程师。

410-251参数

参数
长*宽*高 22.75mm(长度)*21.5mm(宽度)
包装方式 散装
