首页  >  产品百科  >  6069-410-001

6069-410-001

厂牌: DIGILENT
产品描述: 树莓派扩展板, MCC 128 电压测量 DAQ HAT,用于 Raspberry Pi
供应商型号: 3798625
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 6069-410-001

6069-410-001概述

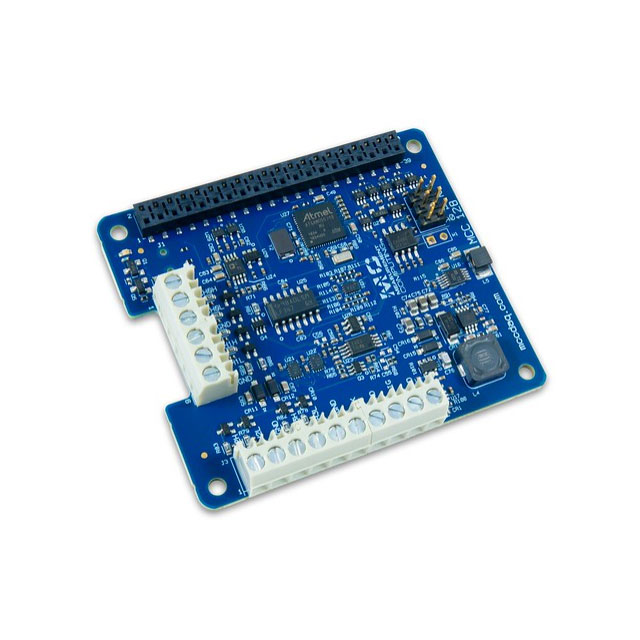

    MCC 128:一款专为Raspberry Pi设计的16位电压测量DAQ HAT

    产品简介


    MCC 128是Measurement Computing公司开发的一款16位高精度电压测量DAQ(数据采集)HAT板。这款HAT板设计用于当今市场上最流行的单板计算机——Raspberry Pi。通过插入Raspberry Pi的40针GPIO扩展口,用户可以轻松扩展其数据采集功能,适用于各种工业控制、科学研究和教育实验等领域。

    技术参数


    - 模拟输入通道:提供8个单端输入通道或4个差分输入通道,软件可选配置。
    - 输入电压范围:可选择±10V、±5V、±2V和±1V。
    - AD转换分辨率:16位。
    - 最大采样率:单板上可达100 kS/s,多块板子堆叠时可达320 kS/s(聚合速率)。
    - 输入阻抗:>1GΩ。
    - 内部扫描时钟频率:1 S/s至100 kS/s(软件可选)。
    - 外部扫描时钟输入:100 kS/s最大值。
    - 电源要求:5V通过GPIO接口供电。

    产品特点和优势


    MCC 128具备多种显著的优势:
    - 灵活的通道选择:既可以使用8个单端通道也可以使用4个差分通道,满足不同的应用场景需求。
    - 广泛的输入电压范围:支持±10V到±1V,能够处理不同强度的电压信号。
    - 高性能的AD转换:16位的高分辨率确保了数据采集的准确性。
    - 多块堆叠操作:最多可以堆叠8块MCC HAT板到一个Raspberry Pi上,以实现更复杂的数据采集任务。
    - 优秀的同步性能:外部时钟和触发输入选项允许同步多个MCC 128 HAT板,确保数据的一致性和完整性。

    应用案例和使用建议


    MCC 128非常适合于需要高精度数据采集的场景,例如实验室研究、工业自动化、环境监测等。根据实际使用案例,如果用户需要同时采集多通道数据,则推荐使用多块MCC 128进行堆叠,以实现更高的采样速度和更好的同步性能。此外,在设置过程中应注意根据实际应用调整输入电压范围和采样模式,以获得最佳的采集效果。

    兼容性和支持


    MCC 128完全符合Raspberry Pi的HAT规范,能与任何支持40针GPIO接口的Raspberry Pi型号兼容。厂商提供了开源的MCC DAQ HAT库,支持Linux/Raspbian操作系统,并提供C/C++、Python编程语言的API接口,帮助开发者快速构建数据采集应用。同时,该库还包含多种示例程序,涵盖控制台界面和图形用户界面,方便用户熟悉并使用该硬件。

    常见问题与解决方案


    1. 问题:安装MCC 128后,Raspberry Pi无法识别。
    解决方案:确保Raspberry Pi和MCC 128都正确连接,并且安装了必要的驱动程序。
    2. 问题:在进行高速数据采集时出现丢帧现象。
    解决方案:检查当前处理器负载,必要时更换为更高性能的Raspberry Pi型号。
    3. 问题:数据采集结果不准确。
    解决方案:确认输入电压范围设置正确,调整适当的输入电压和采样频率。

    总结和推荐


    MCC 128是一款功能强大、易于集成的数据采集解决方案,特别适合Raspberry Pi用户扩展其硬件能力。凭借其多通道、高精度的特点以及对多种环境的适应性,MCC 128在科研、教育和工业自动化等领域具有显著的应用价值。对于寻求高效、稳定的数据采集工具的用户来说,MCC 128是一个值得推荐的选择。

6069-410-001参数

参数
零件状态 在售
包装方式 盒装

6069-410-001厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

6069-410-001数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 6069-410-001 6069-410-001数据手册

6069-410-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1841.5619
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1841.56
