首页  >  产品百科  >  XBP9B-DMST-012

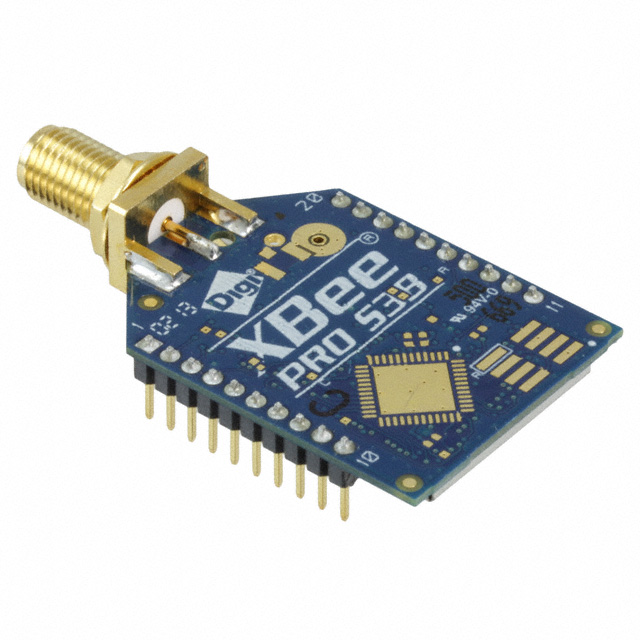

XBP9B-DMST-012

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 229mA General ISM < 1GHz 44mA Module FHSS 902MHz 3.6V 928MHz 200Kbps SPI,UART 215mA 110dBm 2.4V 贴片安装,通孔安装 32.9mm*24.4mm*5.46mm
供应商型号: SYE-XBP9B-DMST-012
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-DMST-012

XBP9B-DMST-012概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册解析

    1. 产品简介


    基本信息
    XBee-PRO 900HP/XSC RF Modules 是一款高性能的无线射频模块,由 Digi International 提供。这些模块专为需要稳定无线连接的嵌入式设备设计,适用于各种物联网(IoT)应用场景。产品分为 XSC 和 900HP 两种协议版本,分别针对不同网络兼容性和性能需求。
    主要功能
    - 无线通信能力:支持点对点、点对多点以及 DigiMesh 网络拓扑结构。
    - 低功耗设计:具有多种睡眠模式,适合电池供电设备。
    - 高传输速率:最高可达 200 kbps,适合高速数据传输场景。
    - 广泛的应用领域:智能家居、工业自动化、农业监控、医疗设备等领域。
    应用领域
    - 智能城市基础设施
    - 工业远程控制
    - 农业环境监测
    - 医疗健康设备
    - 能源管理

    2. 技术参数


    以下是产品的主要技术规格:
    | 参数类别 | 规格 |

    | 理想 RF 线视距范围 | 10 kbps:高达 9 英里(15.5 公里)
    200 kbps:高达 4 英里(6.5 公里) |
    | 发射功率输出 | 24 dBm(250 mW),软件可选 |
    | 射频数据速率 | 高速:200 kbps
    低速:10 kbps |
    | 串行接口 | CMOS 标准串口,支持 9600-230400 bps |
    | 电源要求 | 输入电压范围:3.0V 至 3.6V |
    | 环境工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    特点
    - 强大的射频性能:支持远距离传输和高带宽需求。
    - 灵活的配置选项:提供多种命令和 API 接口,易于集成到现有系统。
    - 低功耗设计:内置多种节能模式,延长电池寿命。
    - 兼容性强:支持 XStream 兼容协议和 900HP 协议。
    优势
    - 增强网络可靠性:通过 DigiMesh 网络确保消息传递的鲁棒性。
    - 简化开发流程:详细的文档和示例代码加快产品上市速度。
    - 适应性强:支持多种频率和调制方式,适用于全球范围内的不同国家和地区。

    4. 应用案例和使用建议


    应用场景
    - 智能家居:使用 XBee-PRO 900HP/XSC RF Modules 实现温湿度传感器的数据采集和报警通知。
    - 工业自动化:部署多个节点组成分布式控制系统,实现设备状态监控。
    - 农业监测:通过部署低成本无线传感器网络,实时采集土壤湿度、温度等数据。
    使用建议
    - 在设计中合理规划射频天线位置,减少信号干扰。
    - 利用模块的低功耗模式,根据应用场景优化睡眠周期。
    - 定期更新固件以修复潜在问题并添加新功能。

    5. 兼容性和支持


    兼容性
    - 支持与其他 XBee 系列模块互操作。
    - 可与第三方设备无缝集成,例如 PLC 或单片机。
    支持和服务
    - 提供详尽的技术文档和在线社区支持。
    - 提供专业的技术支持热线和技术论坛,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查电源电压是否符合要求 |
    | 数据收发失败 | 验证串口配置参数是否正确 |
    | 连接中断频繁 | 调整睡眠模式参数以增加稳定性 |

    7. 总结和推荐


    综合评估
    XBee-PRO 900HP/XSC RF Modules 是一款功能强大且高度可靠的无线通信模块,特别适合需要高性能和灵活性的物联网项目。其低功耗设计和丰富的配置选项使其成为众多领域的理想选择。
    推荐结论
    强烈推荐该产品用于需要长距离无线通信、高数据吞吐量和低功耗运行的场景。无论是开发新手还是经验丰富的工程师,都可以通过其完善的文档和支持快速上手并实现目标。

    以上是对 XBee-PRO 900HP/XSC RF Modules 的全面解析,希望为您提供有价值的参考!

XBP9B-DMST-012参数

参数
典型供电电流 215mA
接口类型 SPI,UART
最大工作供电电压 3.6V
传输电流 229mA
典型灵敏度 110dBm
模块/芯片分类 Module
发送机数量 -
最小工作供电电压 2.4V
接收电流 44mA
支持协议 -
最大工作频率 928MHz
接收机数量 -
射频系列/标准 General ISM < 1GHz
典型输出功率 24dBm
最小工作频率 902MHz
调制方式 FHSS
最大数据速率 200Kbps
长*宽*高 32.9mm*24.4mm*5.46mm
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 散装

XBP9B-DMST-012厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMST-012数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-DMST-012 XBP9B-DMST-012数据手册

XBP9B-DMST-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
