XB24CZ7PITB003

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 28mA~45mA 33mA~59mA 1Mbps -102dBm 集成式,跟踪 EM357 通孔安装
供应商型号: SYE-XB24CZ7PITB003
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB24CZ7PITB003

XB24CZ7PITB003概述

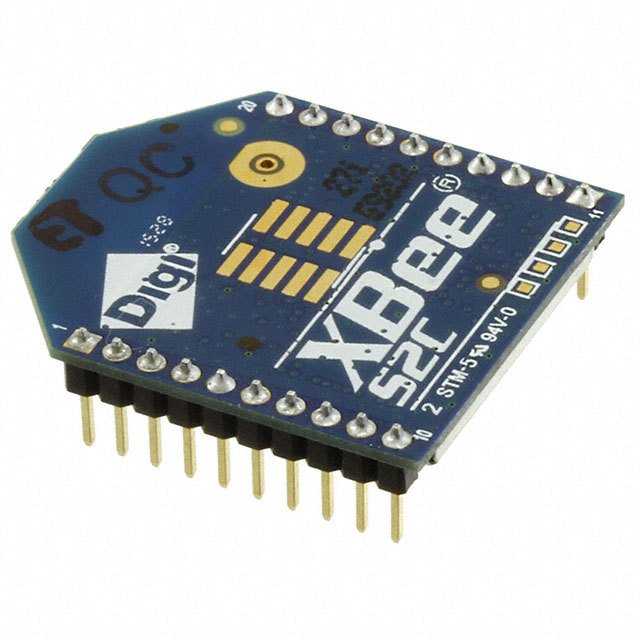

    # XBee/XBee-PRO S2C 802.15.4 RF Module 技术手册

    产品简介


    基本介绍
    XBee/XBee-PRO S2C 802.15.4 RF模块是为嵌入式设备提供无线端点连接的解决方案。这些设备使用IEEE 802.15.4网络协议,适用于快速点对多点或点对点网络。它们专为高吞吐量应用设计,要求低延迟和可预测的通信时间。模块有两种封装形式:通孔(TH)和表面贴装(SMT)。TH版本具有20针插头,需要在载板上放置两个1×10插座进行安装;而SMT版本则包含37个焊盘,可以直接安装在载板上,无需额外的孔或插座。
    主要功能与应用领域
    - 功能:支持高速无线通信、低功耗操作、广泛的温度范围(-40°C至85°C)、多种天线选项及灵活的数据传输速率。
    - 应用领域:工业自动化、智能家居、智能电网、医疗监测系统等需要可靠无线通信的应用场景。

    技术参数


    性能参数
    | 参数 | XBee 值 | XBee-PRO 值 |
    |
    | 室内/城市范围 | 最大200英尺(60米) | 最大300英尺(90米) |
    | 开阔地带范围 | 最大4000英尺(1200米) | 最大2英里(3200米) |
    | 发射功率输出 | 6.3 mW(8 dBm),增强模式 | 63 mW(18 dBm) |
    | 接收灵敏度 | -102 dBm(增强模式) | -101 dBm |
    工作环境
    - 操作频率:ISM 2.4 GHz
    - 支持通道:XBee:11-26;XBee-PRO:12-23
    - 供电电压:XBee:2.1–3.6V;XBee-PRO:2.7–3.6V
    - 工作温度:-40°C 至 85°C
    产品特点与优势
    独特功能
    - 高可靠性数据传输,适应复杂多变的工作环境。
    - 支持多样化的天线选择,适合不同应用场景需求。
    - 提供透明和API两种操作模式,灵活性高。
    - 兼容性强,与旧款XBee系列模块保持良好的硬件兼容性。
    市场竞争力
    相比同类产品,XBee/XBee-PRO S2C在数据传输速率、抗干扰能力和电源效率方面表现优异,特别适合大规模部署场景。
    应用案例与使用建议
    应用场景
    - 工业自动化:工厂内的设备状态监控,通过实时数据采集提高生产效率。
    - 智能家居:家庭内部各种智能设备之间的互联控制。
    - 能源管理:智能电表的数据收集与远程控制。
    使用建议
    - 在高密度环境下,建议调整发射功率以避免信号冲突。
    - 定期检查设备工作状态,确保软件版本是最新的,以便享受最新功能和支持。
    兼容性与支持
    兼容性
    - 可与不同类型的微控制器轻松集成,支持UART和SPI接口。
    - 与XBee S1硬件完全兼容,便于现有项目的升级。
    厂商支持
    - 提供详尽的技术文档和在线技术支持。
    - 客户可以通过电话或官方网站获取帮助。

    常见问题与解决方案


    常见问题
    1. 无法正常接收数据。
    2. 设备间通信距离短于预期。
    解决方案
    1. 检查天线连接是否牢固,尝试更换更高增益的天线。
    2. 调整发射功率设置,增加发射强度。
    总结与推荐
    综合评估
    XBee/XBee-PRO S2C 802.15.4 RF模块凭借其卓越的技术性能、广泛的应用适配性和强大的客户支持体系,在众多无线通信模块中脱颖而出。它是一款值得信赖的选择,尤其对于寻求高性能无线通信解决方案的企业和个人而言。
    推荐结论
    强烈推荐使用此模块,特别是在需要稳定、高效无线连接的应用场合。

XB24CZ7PITB003参数

参数
数据速率 1Mbps
灵敏度 -102dBm
调制方式 DSSS
发射功率 -
接收电流 28mA~45mA
频段 -
功耗 -
芯片平台 EM357
天线形式 集成式,跟踪
工作电压 -
发射电流 33mA~59mA
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XB24CZ7PITB003厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CZ7PITB003数据手册
