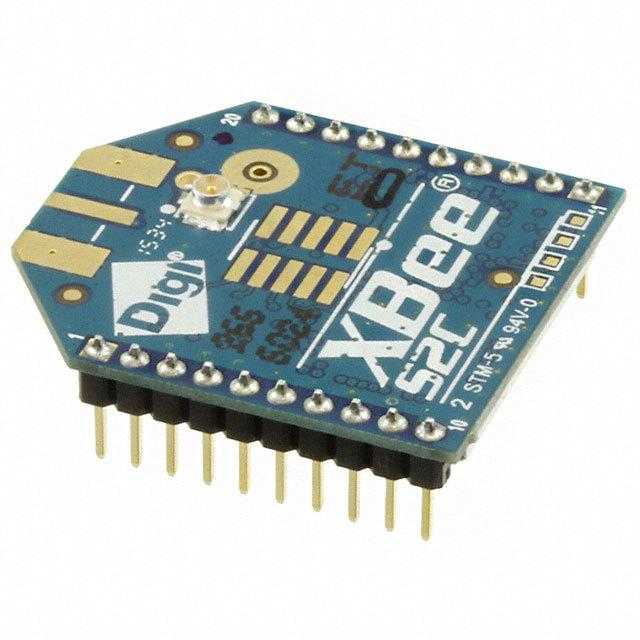

XB24CZ7UITB003

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 33mA~59mA 802.15.4 28mA~45mA Zigbee Module DSSS 3.6V 2.4GHz(Typ) 1Mbps SPI,UART 102dBm 2.1V 通孔安装 27.61mm(长度)*24.38mm(宽度)
供应商型号: SYE-XB24CZ7UITB003
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XB24CZ7UITB003

XB24CZ7UITB003概述

    # XBee/XBee-PRO S2C 802.15.4 RF Module 技术手册解析

    产品简介


    XBee/XBee-PRO S2C 802.15.4 是一款嵌入式无线通信模块,基于 IEEE 802.15.4 协议设计,适用于低功耗、低成本的无线传感器网络。这些模块能够实现点对多点或点对点的快速网络连接,适合需要高吞吐量且延迟低的应用场景。产品系列分为通过孔(TH)和表面贴装(SMT)两种封装形式,分别适应于不同的应用场景需求。
    主要功能
    - 支持 802.15.4 网络协议,兼容性良好。
    - 高可靠性数据传输,支持短距离到长距离的室内/户外应用。
    - 超低功耗设计,支持多种电源管理模式。
    - 多样的接口配置,包括 UART 和 SPI。
    应用领域
    - 工业自动化
    - 智能家居
    - 医疗设备
    - 农业监控系统
    - 物联网设备

    技术参数


    以下是根据技术手册整理的主要技术规格:
    | 参数 | XBee | XBee-PRO |
    |
    | 频率范围 | ISM 2.4 GHz | ISM 2.4 GHz |
    | 输出功率 | 6.3 mW (8 dBm) | 63 mW (18 dBm) |
    | 接收灵敏度 | -102 dBm (Boost) | -101 dBm |
    | 数据速率 | 250,000 b/s | 250,000 b/s |
    | 供电电压 | 2.1–3.6 V | 2.7–3.6 V |
    | 最大数据吞吐量 | 96,000 b/s | 96,000 b/s |
    支持的硬件型号包括:
    - XB24C TH(通过孔)
    - XB24C SMT(表面贴装)
    - XBP24C TH(通过孔,PRO版本)
    - XBP24C SMT(表面贴装,PRO版本)

    产品特点和优势


    独特功能
    1. 模块化设计:支持通过孔和表面贴装两种封装形式,方便在不同阶段进行原型设计和量产。
    2. 广泛的频率支持:能够在全球范围内使用的 ISM 频段工作。
    3. 增强的安全性:提供 AES 加密支持,确保数据传输安全。
    4. 灵活的电源管理:内置多种睡眠模式,有效降低功耗。
    市场竞争力
    XBee/XBee-PRO S2C 802.15.4 系列模块以其高性能、易用性和性价比在工业物联网领域具有较强的竞争力。特别是在低功耗、大范围覆盖的需求场景下,其表现尤为突出。

    应用案例和使用建议


    应用案例
    - 智能家居网关:作为家庭设备的无线连接核心,实现照明、温控等设备的集中控制。
    - 智能农业监测站:采集土壤湿度、温度等数据并上传至云端平台。
    - 工业机器人协作:实时同步机器人的位置信息,提高工作效率。
    使用建议
    - 在选择天线时需考虑实际应用场景,例如室外环境下建议选用更高增益的天线。
    - 合理设置模块的休眠时间以平衡性能与能耗。
    - 注意 PCB 布局的合理性,避免信号干扰影响通信质量。

    兼容性和支持


    XBee/XBee-PRO S2C 802.15.4 模块与其他标准的无线通信模块具备良好的互操作性,并且可通过 API 指令集轻松集成到现有系统中。Digi 提供了全面的技术支持服务,包括在线文档资源、社区论坛以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常连接至网络 | 确认模块是否正确配置了信道及网络 ID |
    | 数据传输不稳定 | 检查天线安装情况并优化射频区域屏蔽设计 |
    | 电池寿命过短 | 减少不必要的唤醒周期,调整睡眠参数 |

    总结和推荐


    综上所述,XBee/XBee-PRO S2C 802.15.4 系列模块凭借其卓越的技术指标、丰富的功能选项以及良好的兼容性,在无线通信领域展现出了极高的实用价值。对于追求高效稳定无线连接的企业和个人而言,这是一款值得信赖的选择。强烈推荐给需要构建可靠无线网络解决方案的用户。

XB24CZ7UITB003参数

参数
接收机数量 -
接口类型 SPI,UART
支持协议 Zigbee
接收电流 28mA~45mA
模块/芯片分类 Module
调制方式 DSSS
射频系列/标准 802.15.4
发送机数量 -
最大工作供电电压 3.6V
最小工作供电电压 2.1V
典型输出功率 -
最大工作频率 2.4GHz(Typ)
传输电流 33mA~59mA
最大数据速率 1Mbps
最小工作频率 -
典型灵敏度 102dBm
典型供电电流 -
长*宽*高 27.61mm(长度)*24.38mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XB24CZ7UITB003厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CZ7UITB003数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB24CZ7UITB003 XB24CZ7UITB003数据手册

XB24CZ7UITB003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.8748 ¥ 350.9108
库存: 115
起订量: 8 增量: 25
交货地:
最小起订量为:1
合计: ¥ 350.91
