首页  >  产品百科  >  XBP9B-DPUT-021

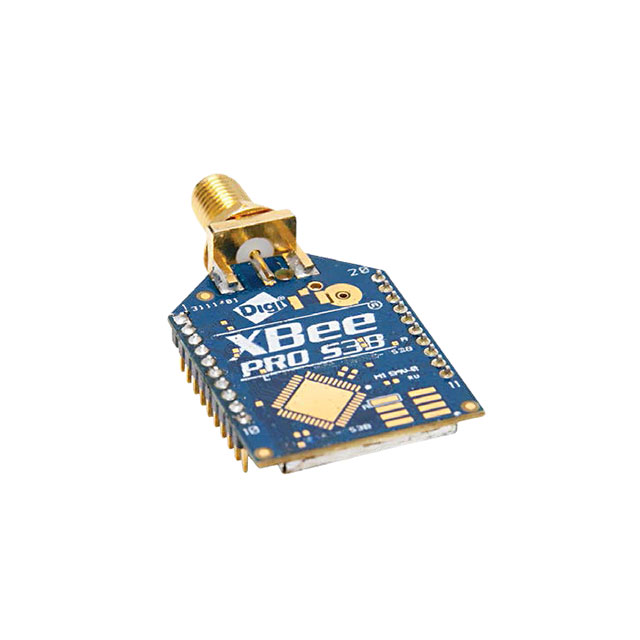

XBP9B-DPUT-021

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 44mA 229mA 10Kbps -110dBm 2.1V~3.6V Antenna Not Included,U.FL ADF7023 通孔安装
供应商型号: SYE-XBP9B-DPUT-021
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XBP9B-DPUT-021

XBP9B-DPUT-021概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册解析

    产品简介


    基本介绍
    XBee-PRO 900HP/XSC RF Modules 是一款集成了无线通信功能的嵌入式模块,支持多种射频协议(如XStream Compatible和900HP)。该产品主要用于构建大型物联网(IoT)网格网络,支持节点数最多可达128个。对于更大规模的网络(超过1,000个节点),Digi公司提供专业RF优化服务以协助网络配置。
    主要功能包括无线连接、点对点及点对多点通信、深度睡眠模式支持和灵活的API操作模式。其目标应用领域涵盖智能家居、工业自动化、智能农业、环境监测等。

    技术参数


    以下为XBee-PRO 900HP/XSC RF Modules的主要技术规格:
    | 参数类别 | 指标 |

    | 理想RF视距传输范围 | 10kb/s:最高9英里(15.5公里);200kb/s:最高4英里(6.5公里) |
    | 发射功率输出 | 24dBm(250mW,软件可选) |
    | RF数据速率 | 高速:200kb/s;低速:10kb/s |
    | UART接口速度 | 9600至230400波特率(软件可调) |
    | 并行接口 | 支持全双工SPI通讯 |
    | 工作电压范围 | 2.7V~3.6V |
    | 工作温度范围 | -40°C~+85°C |
    | 认证合规性 | FCC、ISED、ANATEL等国际认证符合要求 |
    此外,该模块内置高效能微控制器(如Energy Micro EFM®32G230F128)和低功耗设计,确保长期稳定运行。

    产品特点和优势


    1. 卓越性能:高发射功率(24dBm)、高速RF传输(200kb/s),适合远距离及大负载需求。
    2. 低功耗管理:多重深度睡眠模式可极大降低能耗,实现高效的电池供电设备支持。
    3. 灵活性强:支持多种网络拓扑结构(点对点、点对多点、网格网络),适配各类复杂场景。
    4. 安全可靠:支持AES加密、地址认证和多种诊断命令,保障数据传输的安全性和可靠性。
    5. 兼容性强:既可使用XSC兼容协议,又支持新一代900HP协议,适用范围广泛。
    6. 易用性:可通过XCTU工具便捷配置,同时提供详尽文档和技术支持。

    应用案例和使用建议


    应用场景
    1. 智能家居:控制灯光、窗帘、温控设备等;
    2. 工业自动化:监控传感器、工业设备的状态;
    3. 智能农业:灌溉系统、环境监测;
    4. 远程医疗:健康监护设备的数据传输。
    使用建议
    - 在密集环境中,根据实际地形调整发射功率和信道选择;
    - 利用深睡眠模式减少待机功耗;
    - 定期通过工具如XCTU检查网络状态和设备配置;
    - 避免在高干扰区域部署,优先选用开阔地带。

    兼容性和支持


    兼容性
    - 模块兼容市面上常见的UART和SPI接口设备;
    - 提供多种天线选项(如螺旋天线、贴片天线),满足不同设计需求。
    厂商支持
    Digi公司提供全球化的技术支持,包括在线资源(如XBee知识库)、电话支持(+1 952.912.3444)及电子邮件反馈(techcomm@digi.com)。文档更新及时,并提供详细的FAQ解答常见问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号传输距离短 | 检查发射功率设置、环境干扰源 |
    | 数据包丢失频繁 | 调整网络拓扑结构或增加节点重试次数 |
    | 模块无法进入休眠模式 | 确认休眠相关寄存器正确配置 |
    | 与设备通信异常 | 检查串口速率、数据位及校验设置 |

    总结和推荐


    XBee-PRO 900HP/XSC RF Modules以其优异的性能、强大的功能和良好的扩展性成为一款优秀的无线通信模块。它特别适用于需要长距离、低功耗和高可靠性的应用场景。Digi公司提供了全面的技术支持和丰富的开发资源,使得这款产品在物联网行业中具有极高的市场竞争力。
    推荐指数:★★★★★(五颗星)
    适合对射频通信质量有较高要求的开发者和企业用户。若需更高灵活性和更长续航能力,强烈建议优先考虑此模块!

XBP9B-DPUT-021参数

参数
频段 -
功耗 -
数据速率 10Kbps
接收电流 44mA
芯片平台 ADF7023
天线形式 Antenna Not Included,U.FL
发射电流 229mA
调制方式 FHSS
发射功率 -
工作电压 2.1V~3.6V
灵敏度 -110dBm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-DPUT-021厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DPUT-021数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-DPUT-021 XBP9B-DPUT-021数据手册

XBP9B-DPUT-021封装设计

查看详情并下载
Symbol
Footprint
3D Model
