XM-X9-3P-U

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 30dBm 20mA ISM 902MHz 30V 928MHz 250Kbps RS-232,USB 300mA 113dBm 7V 贴片安装 114mm*70mm*29mm
供应商型号: 602-1980-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XM-X9-3P-U

XM-X9-3P-U概述

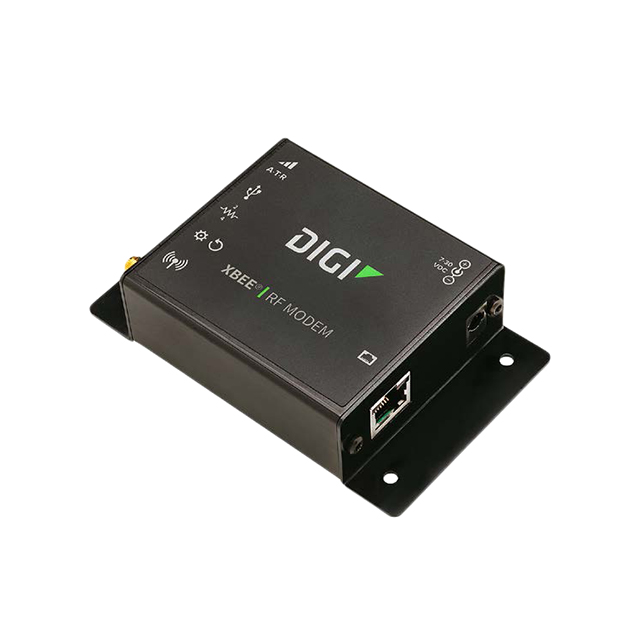

    Digi XBee SX 1-Watt 900 MHz RF Modem 技术手册解析

    产品简介


    Digi XBee SX 1-Watt 900 MHz RF Modem 是一款高性能无线通信模块,专为工业级无线应用设计。该产品通过其卓越的传输距离、低功耗特性和强大的加密功能,在工业自动化、远程监控、智能电网等领域具有广泛的应用前景。产品提供多种接口选项,包括 RS-232/485、USB、模拟输入/输出(AIO)和数字输入/输出(DIO),能够满足多样化的需求。

    技术参数


    以下是 Digi XBee SX 1-Watt 900 MHz RF Modem 的关键技术参数:
    | 参数类别 | 具体数值 |

    | 输出功率(软件可选) | 最大 30 dBm |
    | 数据速率(软件可选) | 低速:10 kbps;中速:110 kbps;高速:250 kbps |
    | 接收灵敏度(最低值) | 低速:-113 dBm;中速:-106 dBm;高速:-103 dBm |
    | 工作频率范围 | ISM 902 MHz 至 928 MHz |
    | 调制方式 | 高斯频移键控(GFSK) |
    | 安全协议 | 可选 256-bit AES 加密 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输入电压范围 | 7-30 VDC |
    | 尺寸 | 11.4 cm x 7 cm x 2.9 cm |
    | 重量 | 142 g |

    产品特点和优势


    Digi XBee SX 1-Watt 900 MHz RF Modem 的核心优势在于其长距离通信能力、多功能接口以及卓越的安全性能。以下是其主要特点和优势:
    - 高传输距离:在理想条件下,其最大通信距离可达 105 公里,适用于需要覆盖大面积区域的无线通信需求。
    - 灵活接口:支持 RS-232/485、USB、模拟输入/输出和数字输入/输出,方便与多种设备连接。
    - 加密安全:内置 256-bit AES 加密算法,确保数据传输的安全性。
    - 宽温范围:能够在极端环境下稳定运行,适合工业级应用。
    - DigiMesh 协议:支持网格网络拓扑结构,提供冗余和可靠性。

    应用案例和使用建议


    Digi XBee SX 1-Watt 900 MHz RF Modem 在以下场景中表现优异:
    - 智能电网:通过其高可靠性和长距离通信能力,用于远程监测和控制电网设备。
    - 工业自动化:可作为无线通信桥梁,连接传感器、控制器和其他工业设备。
    - 远程监控:适用于石油天然气管道、气象站等偏远地区的数据采集和监控。
    使用建议:
    1. 在部署时,应考虑天线的高度和方向以优化信号覆盖范围。
    2. 使用 Digi 提供的 XCTU 软件进行模块配置,简化设置过程。
    3. 根据具体应用场景选择合适的网络拓扑结构(如点对多点或网格网络)。

    兼容性和支持


    Digi XBee SX 1-Watt 900 MHz RF Modem 支持与各种标准设备的无缝集成,并且已在全球多个国家获得认证。此外,Digi 提供了全面的技术支持和保修服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 信号强度不足
    解决方案:检查天线安装位置,确保没有金属障碍物遮挡,并调整天线方向。
    2. 设备无法正常工作
    解决方案:确认电源电压是否符合要求,并通过 XCTU 软件重新配置模块。
    3. 数据传输不稳定
    解决方案:调整数据速率设置,选择更合适的速率以适应当前环境条件。

    总结和推荐


    Digi XBee SX 1-Watt 900 MHz RF Modem 是一款高性能、多功能的无线通信模块,尤其适合需要长距离、高可靠性和安全性保障的应用场景。凭借其出色的性能和易用性,这款产品在市场上具有很强的竞争力。强烈推荐给需要高效无线通信解决方案的企业和开发者。

XM-X9-3P-U参数

参数
调制方式 ISM
接收电流 20mA
典型灵敏度 113dBm
最大工作频率 928MHz
典型供电电流 300mA
最大工作供电电压 30V
接收机数量 -
模块/芯片分类 -
发送机数量 -
射频系列/标准 -
最小工作频率 902MHz
传输电流 -
接口类型 RS-232,USB
最大数据速率 250Kbps
最小工作供电电压 7V
典型输出功率 30dBm
支持协议 -
长*宽*高 114mm*70mm*29mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 盒装,托盘

XM-X9-3P-U厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XM-X9-3P-U数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XM-X9-3P-U XM-X9-3P-U数据手册

XM-X9-3P-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
