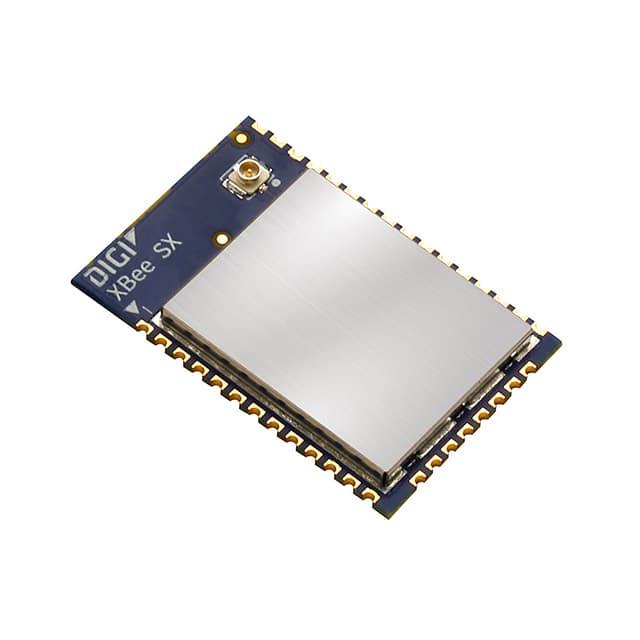

XBP9X-DMUS-021

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 30dBm 330mA~900mA General ISM < 1GHz 40mA Module FHSS,GFSK 902MHz 3.6V 928MHz 250Kbps UART 900mA 113dBm 2.4V 贴片安装 33.8mm*22.1mm*12.9mm
供应商型号: 602-1916-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9X-DMUS-021

XBP9X-DMUS-021概述

    XBee/XBee-PRO SX RF Module User Guide

    产品简介


    XBee/XBee-PRO SX RF模块是一款嵌入式射频(RF)设备,为点对点和网状网络中的端点设备提供无线连接。这款模块采用先进的频率跳频技术,具有出色的接收灵敏度、低功耗操作和卓越的低功耗模式性能。此外,它还能通过串行外设接口(SPI)或通用异步收发传输器(UART)支持主机通信,并提供数字、模拟和脉冲宽度调制(PWM)线来与外围设备接口。

    技术参数


    功率要求
    - 供电电压范围:2.4至3.6 VDC(XBee SX)/2.6至3.6 VDC(XBee-PRO SX)
    - 典型供电电压:3.3 V
    - 接收电流:40 mA(XBee SX/PRO SX)
    - 发送电流:
    - XBee SX: 55 mA @ 13 dBm, 45 mA @ 10 dBm, 35 mA @ 0 dBm
    - XBee-PRO SX: 900 mA @ 30 dBm, 640 mA @ 27 dBm, 350 mA @ 21.5 dBm
    - 睡眠电流:2.5 µA(XBee SX/PRO SX)
    网络规范
    - 调制方式:高斯频率移键(GFSK)
    - 扩频技术:跳频扩谱(FHSS)
    - 支持网络拓扑结构:点对点/点对多点、网状
    性能规格
    - 频率范围:ISM 902到928 MHz
    - RF数据速率:软件可选,低数据率10 kb/s,中数据率110 kb/s,高数据率250 kb/s
    - 发送功率:软件可选,最高可达13 dBm(XBee SX)/30 dBm(XBee-PRO SX)
    - 最大数据吞吐量:高数据率下120 kb/s
    - 可用频道数:低/中数据率下1012个频道,高数据率下50个频道
    - 农村视线范围:低数据率下可达14.5公里(9英里),高数据率下可达105公里(65英里)
    - 城市视线范围:低数据率下可达2.5公里(1.5英里),高数据率下可达18公里(11英里)
    一般规格
    - 尺寸:3.38 x 2.21 x 0.32厘米(1.33 x 0.87 x 0.125英寸)
    - 重量:3克
    - RoHS合规
    - 制造标准:ISO 9001:2008注册
    - 主机接口:37个焊盘

    产品特点和优势


    XBee/XBee-PRO SX RF模块的特点包括:
    - 低功耗操作:提供卓越的低功耗模式,适用于需要长电池寿命的应用。
    - 先进的频率跳频技术:提供优异的抗干扰能力,确保数据传输在复杂RF环境中依然可靠。
    - 多功能接口:支持SPI和UART,具有丰富的数字、模拟和PWM线,方便与其他设备集成。
    - 高级加密选项:提供256位AES加密,确保数据安全。

    应用案例和使用建议


    该模块适用于多种应用场景,如智能家居系统、工业自动化、农业监控和环境监测等。以下是使用建议:
    - 在安装模块时,确保天线布局合理,避免信号衰减。
    - 选择合适的频道和数据速率以优化性能和覆盖范围。
    - 使用Digi提供的工具(如XCTU)进行配置和调试。

    兼容性和支持


    - 兼容性:支持多种主机接口和协议,适用于各种应用环境。
    - 支持和服务:提供详细的技术文档、在线支持和售后服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题1:设备无法连接到网络。
    - 解决方案:检查设备设置,确保正确的频段和频道配置。
    - 问题2:接收信号弱。
    - 解决方案:调整天线位置或更换天线,增强信号强度。
    - 问题3:数据传输不稳定。
    - 解决方案:调整发射功率和数据速率,优化网络配置。

    总结和推荐


    XBee/XBee-PRO SX RF模块是一款高性能的无线通信模块,特别适合需要长距离传输和低功耗操作的应用场景。它具备先进的技术和广泛的功能,能够满足多种行业的需求。强烈推荐使用这款模块,特别是在需要稳定可靠的无线通信解决方案时。
    以上是对XBee/XBee-PRO SX RF模块的技术手册内容的提取和整理。希望这些信息对您有所帮助。如果您有任何进一步的问题或需要更多详细信息,请随时联系我们。

XBP9X-DMUS-021参数

参数
接收电流 40mA
调制方式 FHSS,GFSK
接口类型 UART
最小工作供电电压 2.4V
支持协议 -
典型输出功率 30dBm
传输电流 330mA~900mA
接收机数量 -
发送机数量 -
最大数据速率 250Kbps
最大工作供电电压 3.6V
最小工作频率 902MHz
最大工作频率 928MHz
典型灵敏度 113dBm
模块/芯片分类 Module
典型供电电流 900mA
射频系列/标准 General ISM < 1GHz
长*宽*高 33.8mm*22.1mm*12.9mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XBP9X-DMUS-021厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9X-DMUS-021数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9X-DMUS-021 XBP9X-DMUS-021数据手册

XBP9X-DMUS-021封装设计

查看详情并下载
Symbol
Footprint
3D Model
