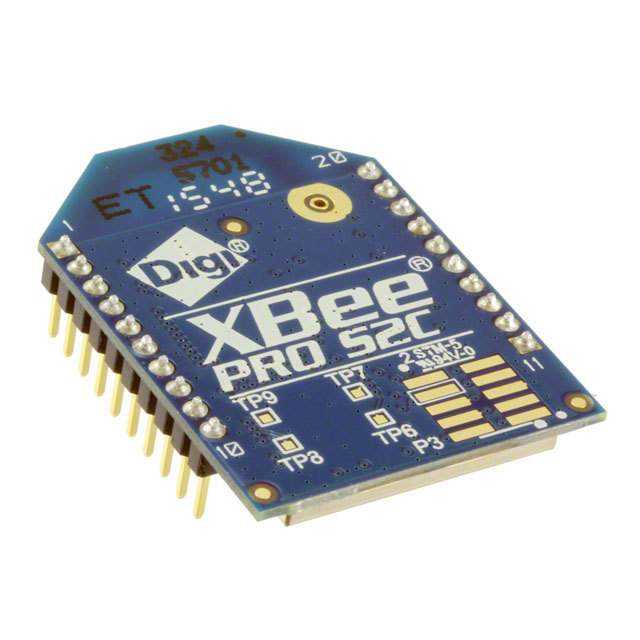

XBP24CAPIT-001

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 63dBm(mW) 120mA 802.15.4 31mA 3.6V 1Mbps SPI,UART 120mA 101dBm 2.7V 通孔安装 32.94mm(长度)*24.38mm(宽度)
供应商型号: 602-1896-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP24CAPIT-001

XBP24CAPIT-001概述

    XBee/XBee-PRO S2C 802.15.4 RF Module: A Comprehensive Guide

    1. 产品简介


    XBee/XBee-PRO S2C 802.15.4 RF模块 是一种嵌入式无线端点连接解决方案,采用IEEE 802.15.4网络协议,适用于快速点对多点或点对点网络。这些模块特别适合需要低延迟和可预测通信时序的高吞吐量应用。主要应用于工业环境中的物联网(IoT)传感器网络、家庭自动化系统以及各种工业控制系统。

    2. 技术参数


    - 性能规格:
    - 室内/城市范围: XBee模块可达60米,XBee-PRO模块可达90米。
    - 室外视线范围: XBee模块可达1200米,XBee-PRO模块可达3200米。
    - 发射功率输出: XBee模块最大8 dBm,XBee-PRO模块最大18 dBm。
    - 射频数据速率: 250,000 b/s。
    - 最大数据吞吐量: 最高达96,000 b/s。
    - UART接口数据速率: 1200 b/s到250,000 b/s。
    - SPI数据速率: 最高达5 Mb/s(突发)。
    - 接收灵敏度: XBee模块-102 dBm(增强模式),-100 dBm(正常模式);XBee-PRO模块-101 dBm。
    - 电源要求:
    - 供应电压: XBee模块2.1-3.6 V,XBee-PRO模块2.7-3.6 V。
    - 发射电流(典型值): XBee模块33 mA(正常模式),XBee-PRO模块120 mA。
    - 空闲/接收电流(典型值): XBee模块28 mA(正常模式),XBee-PRO模块31 mA。
    - 掉电电流: 小于1 µA(25°C)。

    3. 产品特点和优势


    - 可靠性: 模块具有高可靠性,能够实现可靠的数据传输。
    - 低功耗: 高效的电源管理使得模块可以在低功耗环境下运行。
    - 灵活的连接选项: 支持多种串行接口,包括UART和SPI。
    - 兼容性: 与Digi公司的Legacy 802.15.4模块兼容,方便旧项目升级。
    - 多功能GPIO: 提供15个通用输入/输出端口,支持多种传感器和控制信号。

    4. 应用案例和使用建议


    - 物联网传感器网络: 用于环境监测系统的无线数据采集。
    - 家庭自动化系统: 控制灯光、温度等家庭设备。
    - 工业控制系统: 实现远程监控和控制工业设备。
    使用建议:
    - 在设计应用时,考虑周围环境因素(如建筑物、树木等)对信号的影响。
    - 使用更高增益的天线以增加室外视距范围。
    - 为了减少能耗,合理设置进入睡眠模式的时间和频率。

    5. 兼容性和支持


    - 兼容性: XBee/XBee-PRO S2C模块支持与Digi公司其他产品和设备无缝集成。
    - 支持: 用户可以访问Digi官方网站获取技术支持,提供详细的产品文档和在线论坛支持。

    6. 常见问题与解决方案


    - 问题: 数据传输不稳定。
    - 解决方案: 检查天线连接是否良好,确保发射功率设置合适。
    - 问题: 模块无法启动。
    - 解决方案: 确认供电电压正确,检查接线是否有松动。
    - 问题: 数据吞吐量低于预期。
    - 解决方案: 调整SPI或UART接口的配置,增加数据包大小。

    7. 总结和推荐


    XBee/XBee-PRO S2C 802.15.4 RF模块 是一款高性能、可靠且易于使用的无线通信模块。它支持低功耗运行,广泛应用于工业、家庭自动化和各种传感器网络。对于需要稳定、低延迟通信的应用,这款模块是理想的选择。强烈推荐使用,特别是在需要长距离传输的场景中。

XBP24CAPIT-001参数

参数
最小工作频率 -
典型供电电流 120mA
最大数据速率 1Mbps
发送机数量 -
典型输出功率 63dBm(mW)
典型灵敏度 101dBm
传输电流 120mA
支持协议 -
最大工作供电电压 3.6V
接收机数量 -
模块/芯片分类 -
接收电流 31mA
调制方式 -
射频系列/标准 802.15.4
最小工作供电电压 2.7V
最大工作频率 -
接口类型 SPI,UART
长*宽*高 32.94mm(长度)*24.38mm(宽度)
安装方式 通孔安装
零件状态 在售

XBP24CAPIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP24CAPIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP24CAPIT-001 XBP24CAPIT-001数据手册

XBP24CAPIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
