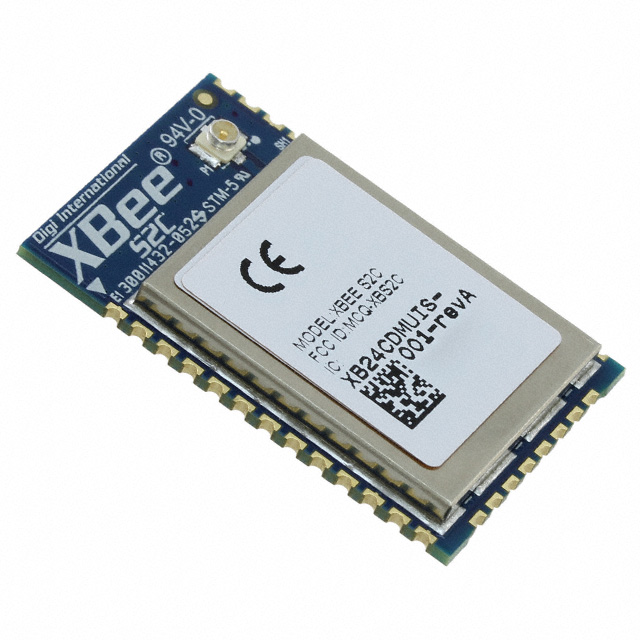

XB24CDMUIS-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 250Kbps -102dBm 2.1V Antenna Not Included,U.FL EM357 贴片安装
供应商型号: SYE-XB24CDMUIS-001
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB24CDMUIS-001

XB24CDMUIS-001概述

    # Digi XBee S2C DigiMesh 2.4 嵌入式无线模块技术手册

    产品简介


    Digi XBee S2C DigiMesh 2.4 嵌入式无线模块是一系列为低功耗和扩展范围设计的无线通信模块,主要用于物联网(IoT)设备的连接需求。这些模块通过Digi专有的DigiMesh协议提供无线通信能力,适用于需要稳定网络和灵活部署的应用场景。Digi XBee S2C家族的产品共享硬件设计,支持多种通信协议,易于集成到现有的硬件平台中。它们的主要应用领域包括智能家居、工业自动化、智能照明以及远程监测系统。

    技术参数


    以下是Digi XBee S2C DigiMesh 2.4 嵌入式无线模块的关键技术参数:
    | 参数类别 | 描述 |

    | 芯片组 | SiliconLabs EM357 SoC |
    | 数据速率 | 250 kbps RF / 1 Mbps 串行接口 |
    | 室内/城市范围 | 最大60米(200英尺) |
    | 室外/视线范围 | 最大1200米(4000英尺)或最长3200米(2英里),根据天线类型变化 |
    | 发射功率 | 3.1 mW (+5 dBm) / 6.3 mW (+8 dBm),最高可达63 mW (+18 dBm) |
    | 接收灵敏度 | -100 dBm / -102 dBm(标准模式),-101 dBm(增强模式) |
    | 接口类型 | UART、SPI |
    | 配置方式 | API或AT命令,本地或OTA(Over-The-Air) |
    | 工作频率 | ISM 2.4 GHz |
    | 天线选项 | PCB天线、U.FL、RPSMA连接器或内置导线 |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    Digi XBee S2C DigiMesh 2.4 模块的优势在于其高可靠性、灵活性和可扩展性。具体特点如下:
    1. 无需配置即插即用:简化安装流程,降低开发复杂度。
    2. 通用底板支持:与其他Digi XBee系列产品兼容,便于替换和升级。
    3. DigiMesh协议:支持自愈能力和密集网络操作,提升整体网络稳定性。
    4. 全球适用性:支持2.4 GHz频段,适合国际部署。
    5. 电源管理优化:低功耗设计,适合电池供电设备。

    应用案例和使用建议


    应用案例
    Digi XBee S2C DigiMesh 2.4 模块广泛应用于智能路灯控制、工业传感器网络及农业监控系统中。例如,在智能路灯项目中,多个模块协同工作,能够实现远距离无线通信并支持路灯状态的实时反馈。
    使用建议
    为了最大化模块性能,建议用户选择合适的天线类型以适应不同场景的需求,并确保良好的天线安装条件。此外,在复杂环境中部署时,需注意障碍物对信号传播的影响。

    兼容性和支持


    Digi XBee S2C DigiMesh 2.4 模块与其他Digi XBee产品完全兼容,可轻松替代其他型号进行产品迭代。Digi公司还提供了强大的技术支持和服务保障,包括在线文档、开发者社区及电话咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法连接到网络 | 检查模块配置参数是否正确设置 |
    | 数据传输不稳定 | 调整天线位置或更换更高增益的天线 |
    | 电池续航时间短 | 开启低功耗模式 |

    总结和推荐


    Digi XBee S2C DigiMesh 2.4 模块以其出色的性能、易用性和广泛的适用性成为无线通信领域的优秀选择。无论是开发新手还是经验丰富的工程师都能从中受益。因此,我们强烈推荐此款产品给那些寻求高效、可靠无线解决方案的用户。

XB24CDMUIS-001参数

参数
发射电流 45mA
灵敏度 -102dBm
工作电压 2.1V
发射功率 -
频段 -
功耗 -
接收电流 31mA
调制方式 DSSS
天线形式 Antenna Not Included,U.FL
芯片平台 EM357
数据速率 250Kbps
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

XB24CDMUIS-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CDMUIS-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CDMUIS-001 XB24CDMUIS-001数据手册

XB24CDMUIS-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
