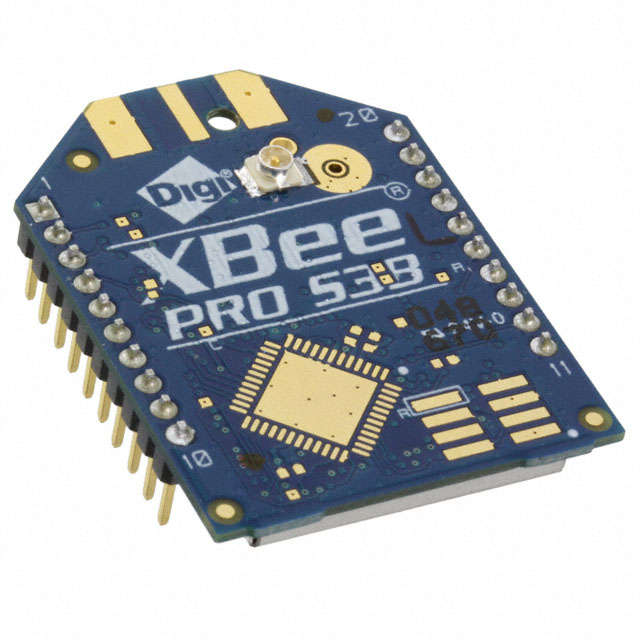

XBP9B-DPUT-011

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 229mA General ISM < 1GHz 44mA Module FHSS 905MHz 3.6V 920MHz 10Kbps SPI,UART 215mA 110dBm 2.4V 通孔安装 32.9mm*24.4mm*5.46mm
供应商型号: 602-1308-ND
供应商: Digi-Key
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-DPUT-011

XBP9B-DPUT-011概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册

    产品简介


    XBee-PRO 900HP/XSC RF Modules 是一款先进的无线射频模块,专为嵌入式设备设计,支持点对点、点对多点及网状网络(DigiMesh)拓扑结构。这些模块广泛应用于工业自动化、物联网(IoT)、远程监控系统和智能家居等领域。XBee-PRO 900HP 支持更高速率的数据传输和更大的覆盖范围,而 XSC 版本则保持与现有 9XStream 网络的兼容性。

    技术参数


    以下为XBee-PRO 900HP/XSC RF Modules的主要技术规格:
    性能参数
    - 理想视距范围:
    - 数据速率10 kb/s时可达9英里(15.5公里);
    - 数据速率200 kb/s时可达4英里(6.5公里)(使用2.1 dB天线)。
    - 发射功率:
    - 最高24 dBm(250 mW),软件可选配置。
    - 数据速率:
    - 高速模式:200 kb/s;
    - 低速模式:10 kb/s。
    电气特性
    - 接口类型:
    - UART:互补金属氧化物半导体(CMOS)标准,稳定性<1%。
    - 波特率:9600至230400 bps,软件可调。
    - 工作电压:3.0-3.6 V DC。
    - 功耗:支持深度睡眠模式以减少能耗。
    工作环境
    - 温度范围:-40°C 至 +85°C。
    - 湿度范围:0%-95%(无冷凝)。
    其他参数
    - 支持硬件版本升级及固件更新。
    - 提供全面的安全协议选项。

    产品特点和优势


    XBee-PRO 900HP/XSC RF Modules 的核心特点包括:
    - 长距离无线通信能力,适合大范围应用场景。
    - 多种工作模式(透明、API、睡眠模式),灵活适应不同需求。
    - 内置强大的微控制器(EFM32G230F128 和 MC9S08QE32),支持复杂的计算任务。
    - 提供详尽的安全功能(如AES加密),确保数据传输安全。
    - 适用于各种复杂环境下的稳定运行。

    应用案例和使用建议


    应用案例
    1. 工业自动化:工厂中传感器与控制器之间的无线通信。
    2. 农业监控:农田灌溉系统中的环境监测节点。
    3. 智能家居:家庭安防系统的无线控制中心。
    使用建议
    - 在部署前,务必根据实际应用场景选择合适的发射功率和频率。
    - 对于高密度区域,考虑使用DigiMesh网络来增强节点间的连通性。
    - 定期检查模块的工作状态,特别是在极端环境下。

    兼容性和支持


    XBee-PRO 900HP/XSC RF Modules 可与其他标准模块无缝集成,支持多种编程语言(如Python、C++)。Digi International 提供全方位的技术支持服务,包括在线文档、电话咨询以及远程调试工具。此外,公司还提供详细的硬件认证资料,帮助客户满足各国法规要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常连接网络 | 检查是否正确设置了AT命令(如ID、MY等)。 |
    | 接收信号弱 | 调整天线位置或更换高性能天线。 |
    | 固件丢失 | 使用XBee Multi Programmer重新刷写固件。 |

    总结和推荐


    总体而言,XBee-PRO 900HP/XSC RF Modules凭借其卓越的性能、广泛的适用性和可靠的稳定性,在无线通信领域具有显著优势。它不仅能够满足大多数专业需求,还能为未来的扩展提供坚实基础。因此,强烈推荐给需要高效可靠无线通信解决方案的企业和个人用户。

XBP9B-DPUT-011参数

参数
典型灵敏度 110dBm
最大数据速率 10Kbps
调制方式 FHSS
支持协议 -
接口类型 SPI,UART
发送机数量 -
最小工作频率 905MHz
最大工作供电电压 3.6V
典型输出功率 24dBm
典型供电电流 215mA
最小工作供电电压 2.4V
最大工作频率 920MHz
模块/芯片分类 Module
射频系列/标准 General ISM < 1GHz
接收电流 44mA
接收机数量 -
传输电流 229mA
长*宽*高 32.9mm*24.4mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-DPUT-011厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DPUT-011数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-DPUT-011 XBP9B-DPUT-011数据手册

XBP9B-DPUT-011封装设计

查看详情并下载
Symbol
Footprint
3D Model
