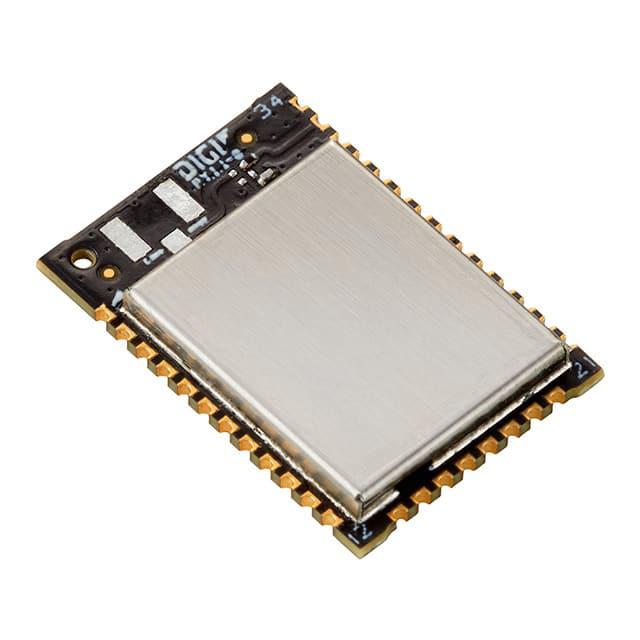

XB3-24Z8RM

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3 PRO,2.4 Ghz ZB 3.0, RF Pad Ant, MM
供应商型号: SYE-XB3-24Z8RM
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24Z8RM

XB3-24Z8RM概述

    # Digi XBee3 ZigBee 3.0 技术手册解析

    产品简介


    基本介绍
    Digi XBee3 ZigBee 3.0 是一款基于 ZigBee 3.0 协议的无线模块,由 Digi International 开发。它为设计者、OEM 和解决方案提供商提供了一种快速实现无线连接的方式。通过其灵活的频段切换和协议选择功能,该模块可以在多个无线标准间自由切换,满足不同垂直市场的应用需求。Digi XBee3 ZigBee 3.0 涵盖了建筑自动化、智能能源、数字健康、智能照明等多个领域,是一款功能强大且易于集成的无线模块。
    主要功能
    - 支持 ZigBee 3.0 协议,确保完全互操作性。
    - 提供可编程环境,支持 MicroPython 编程。
    - 内置安全功能,包括 Digi TrustFence 安全套件。
    - 提供多种通信接口,如 UART、SPI 和 I²C。
    - 小巧紧凑的设计,适用于低功耗和低高度的应用场景。

    技术参数


    | 参数 | 值 |

    | 芯片组 | Silicon Labs EFR32MG SoC |
    | 数据速率 | RF:250 kbps,串行:高达 1 Mbps |
    | 室内/城市范围 | 最高 60 米(200 英尺),最高 90 米(300 英尺) |
    | 室外/视线范围 | 最高 1200 米(4000 英尺),最高 3200 米(2 英里) |
    | 发射功率 | +8 dBm,+19 dBm |
    | 接收灵敏度 | -103 dBm |
    | 通信接口 | UART, SPI, I²C |
    | 配置方法 | API 或 AT 命令,本地或 OTA |
    | 频率范围 | ISM 2.4 GHz |
    | 尺寸 | 微型:13 x 19 x 2 mm |
    | 温度范围 | -40°C 至 +85°C |
    | 功耗 | 传输电流:40 mA @ 8 dBm,135 mA @ 19 dBm |
    接收电流:17 mA |
    睡眠电流:2 μA @ 25°C |

    产品特点和优势


    Digi XBee3 ZigBee 3.0 的主要特点和优势包括:
    - 多功能性:支持 ZigBee、802.15.4、DigiMesh 和 BLE 多种协议,所有协议均可通过 Digi XCTU 软件配置。
    - 安全性:内置 Digi TrustFence 安全套件,提供超过 175 种安全控制措施,保护设备免受新型和不断演变的网络威胁。
    - 灵活性:支持 MicroPython 编程环境,允许用户直接编写代码以实现自定义功能。
    - 尺寸与性能:微型设计(13 x 19 x 2 mm),适合紧凑空间应用;强大的处理器和内存支持复杂的边缘计算任务。
    - 互操作性:与其他 Digi XBee 产品和软件无缝集成,形成完整的生态系统。

    应用案例和使用建议


    应用案例
    Digi XBee3 ZigBee 3.0 可广泛应用于智能家居、工业自动化、医疗设备等领域。例如,在智能家居中,它可以作为温度传感器节点,通过 ZigBee 网络与中央控制系统通信,实时监测和调节室内温度。
    使用建议
    - 环境部署:在部署前确保周围没有强电磁干扰源,以保证信号质量。
    - 电源管理:合理设置睡眠模式,以降低功耗并延长电池寿命。
    - 调试工具:利用 Digi XCTU 软件进行模块配置和测试,简化开发流程。

    兼容性和支持


    Digi XBee3 ZigBee 3.0 可与 Digi 提供的各种开发工具和软件平台兼容,如 Digi Remote Manager 和 Digi Design Services。此外,Digi 提供全球范围的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题 1:模块无法正常启动
    解决方案:检查供电电压是否在 2.1V 至 3.6V 之间,确认硬件连接正确无误。
    问题 2:通信中断
    解决方案:尝试重新配置模块参数,确保频率和信道设置一致;若问题依旧,检查天线连接状态。

    总结和推荐


    Digi XBee3 ZigBee 3.0 是一款高性能、高可靠性的无线模块,特别适合需要灵活多协议支持和强大安全保障的应用场景。其紧凑的设计、易用的编程环境以及全面的生态系统使其成为物联网开发的理想选择。总体而言,Digi XBee3 ZigBee 3.0 是值得推荐的产品,尤其对于寻求高效、稳定无线连接解决方案的用户来说。

XB3-24Z8RM参数

参数
发射功率 -
数据速率 250Kbps
功耗 -
芯片平台 EFR32MG
灵敏度 -103dBm
工作电压 2.1V
发射电流 135mA
接收电流 15mA
调制方式 DSSS
天线形式 Antenna Not Included,Castellation
频段 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8RM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8RM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8RM XB3-24Z8RM数据手册

XB3-24Z8RM封装设计

查看详情并下载
Symbol
Footprint
3D Model
