XBP9B-XCST-022

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 215mA General ISM < 1GHz 26mA Module FHSS 902MHz 3.6V 928MHz 20Kbps UART 215mA 107dBm 2.4V 贴片安装,通孔安装 32.94mm*22mm*2.03mm
供应商型号: SYE-XBP9B-XCST-022
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-XCST-022

XBP9B-XCST-022概述

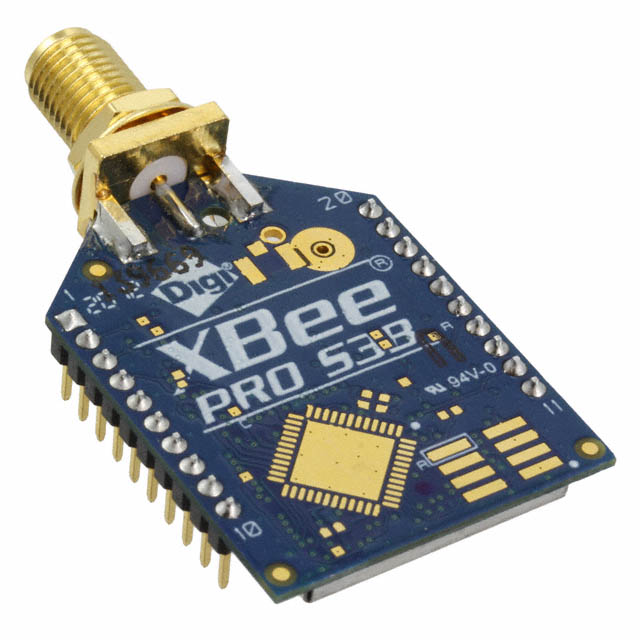

    # XBee-PRO 900HP/XSC RF Modules 技术手册

    产品简介


    产品类型和功能
    XBee-PRO 900HP/XSC RF 模块是用于构建无线网格网络的嵌入式射频设备。它能够为终端设备提供无线连接,尤其适用于需要高性能无线通信的工业物联网(IoT)场景。这些模块集成了能量微控制器(EFM®32G230F128)、ADI的ADF7023射频收发器和NXP MC9S08QE32®微控制器(仅限可编程版本),提供了卓越的数据传输能力。
    主要功能和应用领域
    - 支持高达128个节点的无线网格网络构建,适合中小型设备互联需求。
    - 可选配高达1,000节点的大规模网络优化服务。
    - 提供透明操作模式和API操作模式,适合多种协议栈配置。
    - 应用领域涵盖工业控制、农业自动化、智能建筑、医疗设备等。

    技术参数


    以下是模块的主要技术规格和性能参数:
    | 参数类别 | 规格范围 |

    | 理想RF视线距离 | 高达9英里(15.5公里) |
    | 发射功率输出 | 24 dBm(250 mW) |
    | 射频数据速率(高)| 200 kb/s |
    | 射频数据速率(低)| 10 kb/s |
    | 串行接口 | UART(9600-230400 bps) |
    | 工作环境温度范围 | -40°C 至 +85°C |

    产品特点和优势


    唯一功能与竞争优势
    1. 灵活的无线网络构建能力:支持点对点、点对多点和网格拓扑结构。
    2. 强大的抗干扰能力:内置先进的噪声抑制技术,可在复杂电磁环境下保持稳定连接。
    3. 低功耗设计:睡眠模式下的电流消耗极低,非常适合电池供电的应用场景。
    4. 软件可编程性:通过可编程的XBee SDK轻松定制功能,满足个性化需求。

    应用案例和使用建议


    实际应用场景
    - 工业监控:部署于工厂自动化系统中,实时收集传感器数据并回传至中央控制系统。
    - 智能农业:连接多个田间传感器和设备,优化灌溉和施肥管理。
    使用建议
    - 在安装过程中确保发射天线高度和接收天线高度匹配,以提升信号覆盖范围。
    - 考虑选用定向天线以增强长距离信号传输效果。

    兼容性和支持


    兼容性
    - 模块支持标准的UART和SPI接口,与常见的单片机和处理器具有良好的兼容性。
    - 提供全面的文档支持,方便开发者快速上手。
    客户支持
    Digi公司提供全球化的技术支持服务,包括电话、邮件咨询及在线知识库访问。

    常见问题与解决方案


    常见问题及解决方法
    1. 无法建立网络连接
    - 检查模块配置参数是否正确(如网络ID、信道设置等)。
    - 确认硬件接线无误,特别是电源和地线连接。
    2. 信号质量差
    - 检查环境是否有强干扰源(如微波炉、WiFi路由器)。
    - 调整天线方向或更换高增益天线。

    总结和推荐


    综合评估
    XBee-PRO 900HP/XSC RF 模块凭借其出色的射频性能、广泛的兼容性以及丰富的配置选项,在工业无线通信领域表现出色。无论是小型设备的联网还是大规模网络的优化,这款模块都能胜任。
    推荐使用
    强烈推荐此产品用于需要可靠无线通信的工业物联网应用,特别是在恶劣环境下的数据采集和传输任务中。
    以上是基于XBee-PRO 900HP/XSC RF Modules技术手册内容生成的技术文章。希望对您有所帮助!

XBP9B-XCST-022参数

参数
最小工作频率 902MHz
模块/芯片分类 Module
传输电流 215mA
接口类型 UART
最大数据速率 20Kbps
最小工作供电电压 2.4V
接收机数量 -
发送机数量 -
接收电流 26mA
最大工作供电电压 3.6V
典型输出功率 24dBm
调制方式 FHSS
最大工作频率 928MHz
射频系列/标准 General ISM < 1GHz
典型供电电流 215mA
支持协议 -
典型灵敏度 107dBm
长*宽*高 32.94mm*22mm*2.03mm
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 散装

XBP9B-XCST-022厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-XCST-022数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-XCST-022 XBP9B-XCST-022数据手册

XBP9B-XCST-022封装设计

查看详情并下载
Symbol
Footprint
3D Model
