JF1R6-CR3-4I

产品分类: AC-DC模块
厂牌: DIGI INTERNATIONAL
产品描述: Shielded RG-178 101.6mm(长度)
供应商型号: AV-S-JF1R6-CR3-4I
供应商: Avnet
标准整包数: 1
DIGI INTERNATIONAL AC-DC模块 JF1R6-CR3-4I

JF1R6-CR3-4I概述


    产品简介

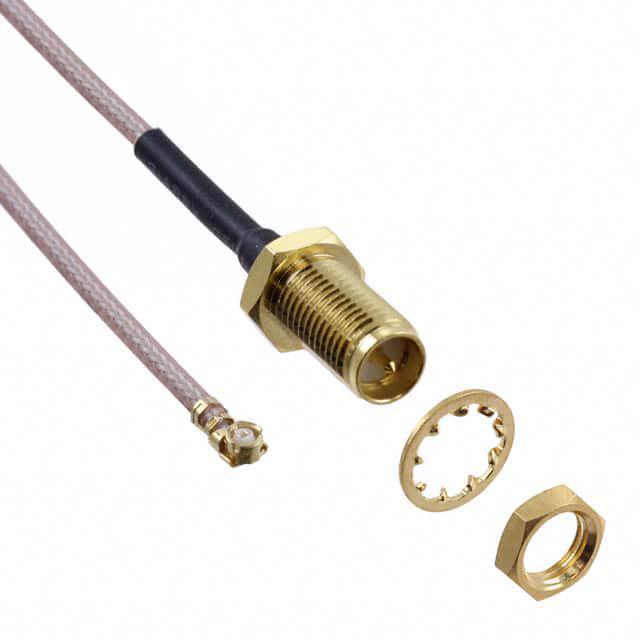

    本文介绍的是JF1R6-CR3-4I型号的U.FL到RPSMA适配电缆,该电缆主要用于连接U.FL(Ultra Flat)接口到RPSMA(Right Angle Plug, SMA)接口。其长度为4英寸(101.6毫米),是专为高频应用设计的产品。U.FL接口以其小巧的特点被广泛应用于便携式通信设备、无线路由器等设备中,而RPSMA接口则常用于天线系统和基站中。因此,这种适配电缆特别适用于需要在不同标准接口之间进行信号传输的应用场景。

    技术参数


    - 电缆类型: RG-178
    - 连接器类型:
    - 端A:RP-SMA母头,公针
    - 端B:超小型同轴插头,母座,直角
    - 长度: 4.00英寸(101.6毫米)
    - 绝缘层材料: PEP,直径0.86毫米(+0.03)
    - 屏蔽层材料: 银涂层铜
    - 绝缘电阻: 最小3000兆欧·公里
    - 介电强度: 交流1.0千伏/分钟
    - 额定温度: 105°C,30V
    - 标称阻抗: 50±5欧姆
    - 标称电容: 95.8皮法/米
    - 电压驻波比(0 - 6 GHz): 最大1.3
    - 耐热冲击: 最大1毫米,232°C/1小时
    - 最小弯曲半径: 9毫米
    - 衰减(DB/1米):
    - 1GHz: 1.8
    - 1.8GHz: 2.6
    - 2.4GHz: 2.9
    - 5.2GHz: 4.5
    - 6GHz: 4.9

    产品特点和优势


    JF1R6-CR3-4I电缆以其优异的电气性能和可靠性在市场上占据了一席之地。其主要优势包括:
    - 高性能电气特性:具有较低的电容和良好的阻抗匹配,确保信号传输的稳定性和低损耗。
    - 坚固耐用:采用银涂层铜材料制作的屏蔽层和FEP材料的护套,保证了电缆在各种恶劣环境下都能保持出色的机械性能和耐久性。
    - 灵活适用性:可应用于多种高频应用场景,包括无线通信设备、测试仪器等。
    - 易于安装:直角RPSMA母头设计使其能够方便地集成到现有的设备和系统中。

    应用案例和使用建议


    应用案例
    - 无线路由器和接入点:利用该电缆将U.FL接口的无线模块与RPSMA接口的天线系统连接起来。
    - 蜂窝基站:作为基站内部不同信号传输路径之间的连接件。
    - 测量和测试设备:在实验室环境中用于连接不同类型的测试仪器。
    使用建议
    - 正确安装:确保连接器安装到位并紧密接触,以减少信号损失。
    - 合理布线:避免过度弯曲电缆,防止对信号传输造成干扰。
    - 防护措施:在户外或高湿度环境下使用时,采取适当的防水和防尘措施。

    兼容性和支持


    JF1R6-CR3-4I适配电缆与符合U.FL和RPSMA接口标准的设备完全兼容。制造商Digi International提供全面的技术支持和售后服务,包括安装指导、故障排查及保修服务。

    常见问题与解决方案


    - 信号传输质量不佳:检查连接器是否松动或未安装到位;确保电缆没有受到物理损坏。
    - 无法正常连接:确认两端接口的类型是否匹配;如有必要,使用专用工具进行清洁处理。
    - 出现异常发热现象:检查是否有短路发生;确认电缆和设备的额定电流和电压是否匹配。

    总结和推荐


    综上所述,JF1R6-CR3-4I是一款功能强大且稳定的U.FL到RPSMA适配电缆,适用于多种高频应用场景。其优良的电气性能、坚固耐用的构造以及广泛的兼容性使它成为许多专业用户的首选。对于需要高效信号传输的设备来说,这款适配电缆无疑是一个非常理想的选择。强烈推荐使用此产品以满足您的需求。

JF1R6-CR3-4I参数

参数
类型 RG-178
输入电压最小值 -
输出电流最大值 -
输出电压 -
输出电压组数 -
输入电压最大值 -
转换效率 -
最大容性负载 -
输出总功率 -
散热方式 -
输出方式 -
开关频率 -
特性 Shielded
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 盒装

JF1R6-CR3-4I厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

JF1R6-CR3-4I数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL AC-DC模块 DIGI INTERNATIONAL JF1R6-CR3-4I JF1R6-CR3-4I数据手册

JF1R6-CR3-4I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3375 ¥ 73.7869
49+ $ 7.7748 ¥ 68.807
97+ $ 5.2947 ¥ 46.8581
657+ $ 4.9284 ¥ 43.6163
1409+ $ 4.8063 ¥ 42.5358
3837+ $ 4.6731 ¥ 41.3569
库存: 100
起订量: 21 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.78
