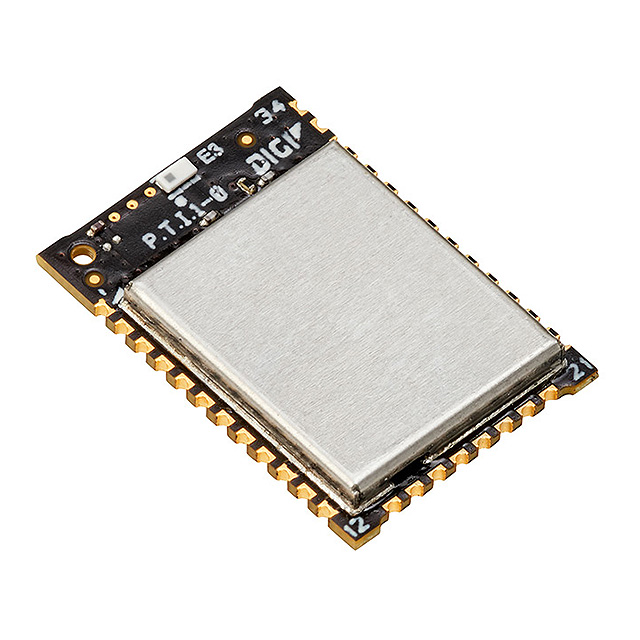

XB3-24ACM-J

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 17mA 135mA 250Kbps -103dBm Integrated,Chip SMD-34P 贴片安装
供应商型号: SYE-XB3-24ACM-J
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24ACM-J

XB3-24ACM-J概述

    # Digi XBee 3 802.15.4 模块技术手册

    1. 产品简介


    Digi XBee 3 系列模块是一款适用于关键端点设备和传感器连接的低成本、易于部署的模块。它通过加速设计师、原始设备制造商(OEM)和解决方案提供商的产品上市时间,提供无线连接和易扩展的功能。Digi XBee 3 模块基于行业领先的成熟技术,具有预认证的特点,可以灵活切换多种频率和无线协议。此外,Digi XBee 3 802.15.4 模块专为需要低延迟和可预测通信的应用设计,适用于点对点、点对多点和星型配置,能够轻松实现稳健的端点连接。
    应用领域
    - 智能照明(如智能路灯)
    - 工业自动化
    - 物联网设备边缘计算
    - 智能城市基础设施
    - 医疗设备和智能家居

    2. 技术参数


    | 参数分类 | 具体参数 |

    | 数据速率 | RF 250 Kbps, 串口最高 1 Mbps |
    | 室内/城市范围 | 最高 200 英尺(60 米),300 英尺(90 米) |
    | 户外/视距范围 | 最高 4000 英尺(1200 米),2 英里(3200 米) |
    | 发射功率 | +8 dBm,PRO 型号为 +19 dBm |
    | 接收灵敏度 | -103 dBm(正常模式) |
    | 接口方式 | UART、SPI、I²C |
    | 天线选项 | 微型天线:U.FL、RF 垫片、芯片天线 |
    | 工作温度 | -40°C 至 +85°C |
    | 尺寸 | 13 mm × 19 mm × 2 mm |
    | 供电电压 | 2.1V 至 3.6V |

    3. 产品特点和优势


    3.1 大小和灵活性
    - 紧凑设计:Digi XBee 3 模块仅 13 mm × 19 mm × 2 mm,是当前 Digi XBee 系列模块的三分之一大小。
    - 通用协议支持:支持 ZigBee、802.15.4、DigiMesh 和蓝牙低功耗(BLE)等多种协议。
    3.2 编程能力
    - 支持 MicroPython,无需额外微控制器即可创建智能终端节点。
    - 配备 XCTU 软件工具,简化功能添加、配置和测试过程。
    3.3 安全性
    - 内置 Digi TrustFence® 安全框架,包含超过 175 种安全控制措施,全面保护网络安全。
    - 支持 128/256 位 AES 加密。
    3.4 远程管理
    - 使用 Digi Remote Manager®,可以通过一个简单且集中的平台进行模块配置和控制。

    4. 应用案例和使用建议


    应用案例
    智能路灯
    - Digi XBee 3 模块可用于智能路灯的通信,支持 ZigBee 或 802.15.4 协议,与网关设备协同工作,实时监测路灯状态并优化能源消耗。
    蓝牙低功耗传感器网络
    - 在低功耗环境下,Digi XBee 3 可用于构建蓝牙低功耗传感器网络,监控环境数据并发送至中央服务器。
    使用建议
    - 在设计中优先选择适合的天线类型以提升通信质量。
    - 对于复杂环境(如高楼林立的城市区域),考虑增加信号中继设备以扩大覆盖范围。
    - 使用 XCTU 软件进行初始设置和调试,以确保模块运行在最佳状态。

    5. 兼容性和支持


    Digi XBee 3 模块兼容多种设备和系统,例如:
    - Digi Gateway 和网关设备
    - 无线模块生态系统
    - 开发工具如 Digi XCTU 和远程管理软件
    Digi 提供全球范围的技术支持和售后保障,包括:
    - FCC、IC、RCM、ANATEL、KCC 等国际认证
    - 全球客户服务热线和在线技术支持

    6. 常见问题与解决方案


    Q1:模块如何快速启动?
    A1:使用 Digi XCTU 软件完成初始配置,之后可通过 Digi Remote Manager® 进行远程管理。
    Q2:如何提升模块通信距离?
    A2:增加发射功率、优化天线位置或使用中继设备可以显著提升通信距离。
    Q3:如何保护模块免受网络攻击?
    A3:启用 Digi TrustFence® 功能,并定期更新固件以应对新出现的威胁。

    7. 总结和推荐


    综合评估
    Digi XBee 3 802.15.4 模块凭借其紧凑的设计、强大的编程能力和卓越的安全性能,在物联网和工业自动化领域表现出色。无论是初学者还是专业开发人员,都能快速上手并利用其丰富的功能实现高效开发。
    是否推荐
    推荐。Digi XBee 3 系列模块非常适合需要可靠无线连接和便捷开发的项目。其广泛的应用场景和优异的性价比使其成为电子元器件市场的热门选择。

XB3-24ACM-J参数

参数
发射功率 -
功耗 -
数据速率 250Kbps
芯片平台 -
接收电流 17mA
发射电流 135mA
调制方式 DSSS
频段 -
工作电压 -
灵敏度 -103dBm
天线形式 Integrated,Chip
通用封装 SMD-34P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24ACM-J厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24ACM-J数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24ACM-J XB3-24ACM-J数据手册

XB3-24ACM-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
