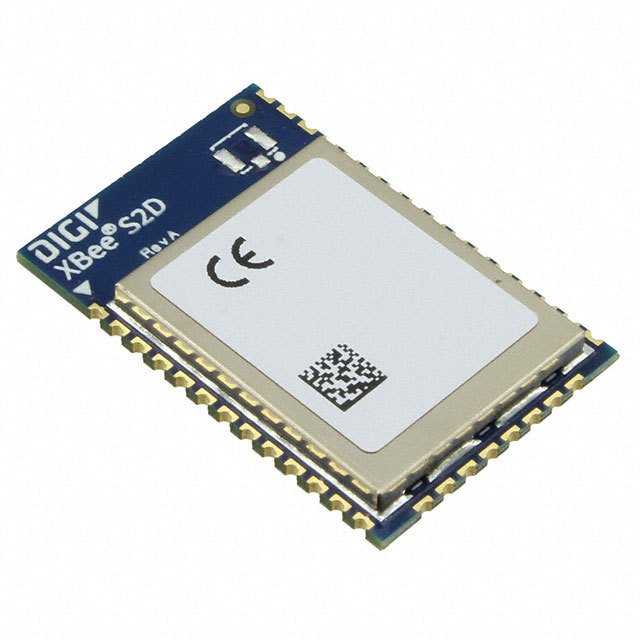

XB24DZ7RIS-004

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 6.3dBm(mW) 45mA 802.15.4 31mA Zigbee 3.6V 250Kbps SPI,UART 33mA 102dBm 2.1V 贴片安装 34mm*21.99mm*3.05mm
供应商型号: SYE-XB24DZ7RIS-004
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XB24DZ7RIS-004

XB24DZ7RIS-004概述

    # Digi XBee 和 Digi XBee-PRO ZigBee 模块技术手册解析

    产品简介


    Digi XBee 和 Digi XBee-PRO ZigBee 模块是专为嵌入式无线通信设计的高性能无线射频模块,旨在为制造商提供成本效益高的无线连接解决方案。这些模块通过集成强大的硬件平台和灵活的软件配置,能够轻松实现嵌入式设备间的高效互联。它们广泛应用于智能家居、工业控制、能源管理、远程监控等领域,满足复杂环境下的无线通信需求。
    主要功能包括:
    - 提供基于 ZigBee 协议的点对多点网络通信。
    - 支持可编程版本,允许定制化开发。
    - 提供多种形式因素(通孔式和表面贴装),便于灵活设计。
    - 配备高效的收发性能和低功耗模式,适合长期运行的应用场景。

    技术参数


    以下是 Digi XBee 和 Digi XBee-PRO ZigBee 模块的主要技术规格:
    | 参数项 | Digi XBee | Digi XBee-PRO | Digi XBee S2D |
    ||
    | 芯片组 | Silicon Labs EM357 | Silicon Labs EM3587 | Silicon Labs EM3587 |
    | 数据速率 | 250 kbps | 250 kbps | 250 kbps |
    | 室内/城市范围 | 200 英尺(60 米) | 300 英尺(90 米) | 200 英尺(60 米) |
    | 室外/直线距离 | 4000 英尺(1200 米) | 2 英里(3200 米) | 4000 英尺(1200 米) |
    | 发射功率 | 3.1 mW (+5 dBm) | 3.1 mW (+5 dBm) | 3.1 mW (+5 dBm) |
    | 接收灵敏度 | -100 dBm | -101 dBm | -101 dBm |
    | 串行接口 | UART, SPI | UART, SPI | UART, SPI |
    | 频率范围 | 2.4 GHz | 2.4 GHz | 2.4 GHz |
    | 电源电压 | 2.1-3.6 V | 2.7-3.6 V | 2.1-3.6 V |
    | 发射电流 | 33 mA @ 3.3 VDC | 120 mA @ 3.3 VDC | 33 mA @ 3.3 VDC |
    | 接收电流 | 28 mA @ 3.3 VDC | 31 mA @ 3.3 VDC | 28 mA @ 3.3 VDC |
    | 待机电流 | <1 μA @ 25°C | 1.5 μA @ 25°C | <1 μA @ 25°C |

    产品特点和优势


    1. 高灵活性:Digi XBee 系列提供了多个版本,包括通孔式和表面贴装式,可根据具体应用场景选择最合适的形态。
    2. 出色的通信性能:高达 119 dB 的链路预算,确保在复杂环境中也能稳定传输。
    3. 低功耗设计:行业领先的睡眠电流,显著延长电池寿命。
    4. 可升级性:可通过 UART、SPI 或空中升级(OTA)进行固件更新。
    5. 安全性:支持 128 位 AES 加密,保障数据安全。
    6. 可编程性:无需额外处理器即可直接编程,提高开发效率。

    应用案例和使用建议


    应用案例
    1. 太阳能发电系统:用于连接太阳能逆变器和面板,实现实时数据采集与监控。
    2. 智能家居设备:如灯光控制器、温控器等,构建智能家庭网络。
    3. 工业自动化:适用于工厂车间内的无线传感器网络部署。
    使用建议
    - 在选择模块时需考虑供电电压、通信距离及环境干扰等因素。
    - 对于高精度测量需求,建议启用模块内置的 ADC 输入功能。
    - 针对复杂环境下的应用,可以考虑提高发射功率以增强信号覆盖范围。

    兼容性和支持


    Digi XBee 系列模块完全兼容其他符合 ZigBee 特征集标准的设备,且支持与其他品牌的 ZigBee 设备互联互通。此外,Digi 提供了全面的技术支持服务,包括在线文档、电话咨询和技术培训,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. Q: 模块无法正常工作怎么办?
    A: 检查供电电压是否符合要求;确认配置参数正确无误;尝试重启设备。
    2. Q: 数据传输不稳定怎么办?
    A: 调整天线方向以改善信号质量;检查周围是否有强电磁干扰源。
    3. Q: OTA 更新失败怎么办?
    A: 确保网络连接良好;遵循官方提供的更新流程操作;必要时联系客服寻求帮助。

    总结和推荐


    Digi XBee 和 Digi XBee-PRO ZigBee 模块凭借其卓越的技术性能、多样化的应用场景以及强大的生态系统支持,在行业内占据领先地位。无论是对于初学者还是专业开发者而言,都是一个值得信赖的选择。因此,强烈推荐给需要可靠无线连接解决方案的企业和个人用户。

XB24DZ7RIS-004参数

参数
发送机数量 -
典型灵敏度 102dBm
典型输出功率 6.3dBm(mW)
典型供电电流 33mA
接收机数量 -
射频系列/标准 802.15.4
最小工作频率 -
调制方式 -
最大工作频率 -
传输电流 45mA
模块/芯片分类 -
最小工作供电电压 2.1V
最大工作供电电压 3.6V
接收电流 31mA
接口类型 SPI,UART
支持协议 Zigbee
最大数据速率 250Kbps
长*宽*高 34mm*21.99mm*3.05mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB24DZ7RIS-004厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24DZ7RIS-004数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB24DZ7RIS-004 XB24DZ7RIS-004数据手册

XB24DZ7RIS-004封装设计

查看详情并下载
Symbol
Footprint
3D Model
