XB8-DMUS-002

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: 迪进国际 ZigBee模块, +12dBm, GPIO,SPI,UART,USB总线, 盘,RS232,RS485网络接口, 2.7 → 3.6V, Xbee协议
供应商型号: SYE-XB8-DMUS-002
供应商: 海外现货
标准整包数: 1

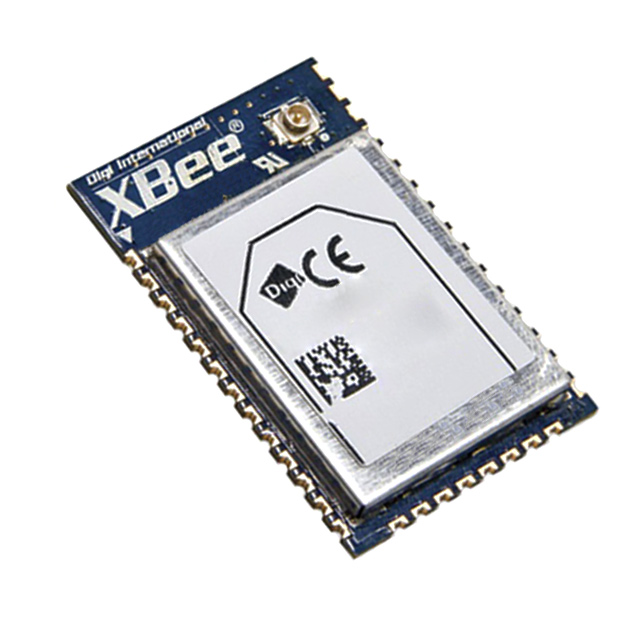

DIGI INTERNATIONAL 射频模块 XB8-DMUS-002

XB8-DMUS-002概述

    XBee/XBee-PRO S2C 802.15.4 RF Module

    产品简介


    XBee/XBee-PRO S2C 802.15.4 RF Module 是一种嵌入式无线连接解决方案,适用于低功耗无线传感器网络。它利用 IEEE 802.15.4 网络协议实现快速点对多点或多点对点网络通信,适用于高吞吐量应用,需要低延迟和可预测的通信时间。该模块有两种封装形式:通孔(TH)和表面贴装(SMT)。SMT版本适合大批量生产和自动化组装,而TH版本则更适合原型设计和生产阶段。

    技术参数


    性能规格
    - 室内/城市范围:最高可达 200 英尺(60 米)(XBee),最高可达 300 英尺(90 米)(XBee-PRO)
    - 视线范围(室外):最高可达 4000 英尺(1200 米)(XBee),最高可达 2 英里(3200 米)(XBee-PRO)
    - 发射功率(软件选择):6.3 毫瓦(8 dBm)(Boost模式),3.1 毫瓦(5 dBm)(正常模式)
    - 接收灵敏度:-102 dBm(Boost模式),-100 dBm(正常模式)
    电源要求
    - 工作电压范围:XBee(2.1 - 3.6 V),XBee-PRO(2.7 - 3.6 V)
    - 发射电流(典型值,VCC=3.3 V):XBee(45 mA,8 dBm,Boost模式),XBee-PRO(120 mA)
    - 待机/接收电流(典型值,VCC=3.3 V):XBee(31 mA,Boost模式),XBee-PRO(31 mA)
    - 待机电流:小于 1 μA @ 25°C
    串行通信规格
    - 支持 UART 和 SPI 串行接口
    - UART 数据速率:1200 b/s 至 250,000 b/s
    - SPI 数据速率:最高可达 5 Mb/s(突发模式)

    产品特点和优势


    XBee/XBee-PRO S2C 802.15.4 RF Module 的主要特点是其低功耗和高可靠性,适用于工业环境中的无线传感器网络。通过使用 IEEE 802.15.4 协议,这些模块提供了稳定且高效的通信能力,确保数据传输的低延迟和高稳定性。其 SMT 封装形式使得自动化生产更为简便,降低了成本。

    应用案例和使用建议


    该模块广泛应用于智能家居、工业自动化、远程监控等领域。例如,在智能农业中,可以利用其低功耗特性实现土壤湿度传感器的数据采集。对于实际使用中的优化方案,建议在设计系统时考虑天线配置,以提升传输距离。此外,合理设置发射功率和接收灵敏度,有助于优化整个系统的性能。

    兼容性和支持


    该模块支持与多种设备和其他电子元器件的兼容性,特别是在采用相同协议的设备中。厂商提供了详细的技术文档和支持服务,用户可以通过电话和网站获取帮助。如果遇到问题,可以通过电子邮件提供反馈和建议。

    常见问题与解决方案


    - 问题:模块无法正确接收信号
    - 解决方案:检查发射端和接收端的天线配置是否正确,以及周围环境是否存在干扰。
    - 问题:发射电流过高
    - 解决方案:检查模块的工作状态,确保使用适当的发射模式(如 Boost 模式或 Normal 模式)。
    - 问题:无法正常进入命令模式
    - 解决方案:确认是否已正确设置串口通信参数,特别是波特率和数据位。

    总结和推荐


    XBee/XBee-PRO S2C 802.15.4 RF Module 是一款高性能、低功耗的无线通信模块,适用于各种工业应用。其强大的兼容性和易于操作的特点使其成为市场上同类产品的有力竞争者。强烈推荐在需要低延迟、高可靠性的应用场景中使用此模块。

XB8-DMUS-002参数

参数
发射功率 -
调制方式 -
功耗 -
灵敏度 -101dBm
数据速率 80Kbps
芯片平台 ADF7023
频段 -
工作电压 2.7V
天线形式 Antenna Not Included,U.FL
发射电流 48mA
接收电流 27mA
长*宽*高 22mm*33.78mm*2.03mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB8-DMUS-002厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB8-DMUS-002数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB8-DMUS-002 XB8-DMUS-002数据手册

XB8-DMUS-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
