XB3-24AUM

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 17mA 135mA 250Kbps -103dBm Antenna Not Included,U.FL SMD-34P 贴片安装
供应商型号: 3529955
供应商: 海外现货
标准整包数: 1

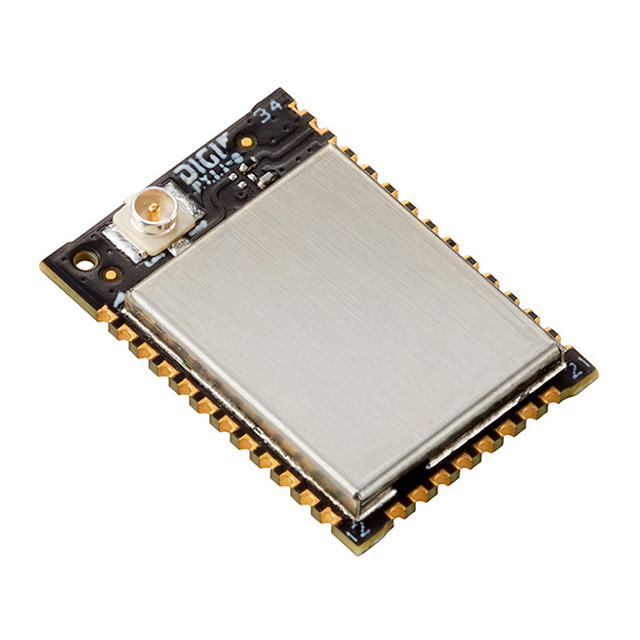

DIGI INTERNATIONAL 射频模块 XB3-24AUM

XB3-24AUM概述

    Digi XBee 3 802.15.4 技术手册

    1. 产品简介


    Digi XBee 3 802.15.4 是一种低功耗、高可靠性的无线模块,适用于各种物联网(IoT)应用。它能够实现点对点、点对多点和星形网络配置下的快速、可靠的通信。Digi XBee 3 系列模块专为需要低延迟和可预测通信的应用而设计,提供了便捷的无线连接解决方案,加速了设计师、制造商和解决方案提供商的产品上市时间。

    2. 技术参数


    - 数据速率:RF 250 kbps,串行端口高达 1 Mbps
    - 室内/城市范围:最高 200 英尺(60 米),部分型号可达 300 英尺(90 米)
    - 室外/视距范围:最高 4000 英尺(1200 米),部分型号可达 2 英里(3200 米)
    - 传输功率:+8 dBm,部分型号可达 +19 dBm
    - 接收灵敏度:-103 dBm(1% 错误率)
    - 特征:支持 UART、SPI 和 I2C 接口,配置方法支持 API 或 AT 命令,支持本地或远程配置
    - 频率带宽:ISM 2.4 GHz
    - 物理尺寸:微形模块,大小为 13 mm x 19 mm
    - 抗干扰能力:直接序列扩频(DSSS)
    - 模拟输入:4 个 10 位 ADC 输入
    - 数字 I/O:15 个
    - 天线选项:Micro:U.FL 天线、RF Pad、芯片天线
    - 操作温度:-40º C 到 +85º C
    - 供电电压:2.1 至 3.6 V
    - 存储要求:1 MB / 128 KB RAM
    - 网络协议:802.15.4
    - 加密:128/256 位 AES 加密
    - 认证:FCC、IC(北美)、RCM(澳大利亚)、ANATEL(巴西)、KCC(韩国)

    3. 产品特点和优势


    - 小巧灵活:13 mm x 19 mm 的微形设计使其适合紧凑和便携式应用。
    - 编程性:支持 MicroPython,消除了对外部微控制器的需求,简化了智能终端节点的创建。
    - 安全性:采用 Digi TrustFence® 安全技术,具备超过 175 种安全控制措施,保护边缘设备免受新型和不断发展的网络安全威胁。
    - 互操作性:支持多种协议(如 ZigBee、802.15.4、DigiMesh 和 BLE),并可通过 Digi XCTU 进行配置。
    - 可靠性:支持重试和确认机制,确保数据包的可靠传输。

    4. 应用案例和使用建议


    - 路灯应用:Digi XBee 3 802.15.4 模块可用于路灯控制系统,实现远程监控和管理。通过规则引擎可以设置自动化控制逻辑,例如根据环境光照强度调节亮度。
    - 建议:在设计应用时,考虑到无线信号的传输距离和环境干扰因素,合理规划天线的位置和方向。同时,在进行软件开发时,可以利用 MicroPython 来简化编程过程。

    5. 兼容性和支持


    - 兼容性:Digi XBee 3 系列模块与 Digi XBee 3 802.15.4 适配器和软件兼容,构建了一个广泛的 Digi XBee 生态系统。
    - 支持:Digi 提供了一系列工具和服务,包括 Digi XCTU 和 Digi Remote Manager®,用于配置和控制模块。此外,Digi 提供了专业的技术支持和业界领先的保修服务。

    6. 常见问题与解决方案


    - 问题:无线信号不稳定或丢失。
    - 解决方案:检查天线的位置和方向,避免遮挡物,并增加无线信号的传输功率。
    - 问题:设备无法正常启动。
    - 解决方案:确认供电电压是否在规定范围内,重新检查硬件连接,并使用 Digi XCTU 进行诊断。

    7. 总结和推荐


    Digi XBee 3 802.15.4 模块是一款具有高度灵活性、编程能力和强大安全性的无线模块。适用于各种物联网应用场景,尤其是需要低延迟和可靠通信的场合。其小巧的尺寸和丰富的功能使其在市场上具备很强的竞争优势。推荐所有需要无线连接和低功耗、高性能设备的设计者和制造商选择 Digi XBee 3 802.15.4 模块。

XB3-24AUM参数

参数
频段 -
发射功率 -
芯片平台 -
灵敏度 -103dBm
调制方式 DSSS
接收电流 17mA
工作电压 -
发射电流 135mA
天线形式 Antenna Not Included,U.FL
功耗 -
数据速率 250Kbps
通用封装 SMD-34P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24AUM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24AUM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24AUM XB3-24AUM数据手册

XB3-24AUM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 239.5601
5+ ¥ 239.5601
10+ ¥ 231.0044
50+ ¥ 231.0044
100+ ¥ 231.0044
库存: 243
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 239.56
