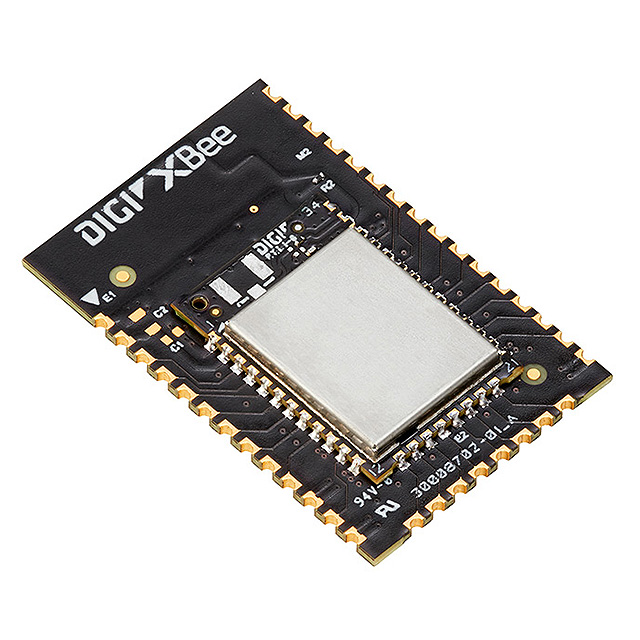

XB3-24Z8PS

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3 PRO,2.4 Ghz ZB ZB 3.0, PCB Ant, SMT
供应商型号: SYE-XB3-24Z8PS
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24Z8PS

XB3-24Z8PS概述

    # Digi XBee3 ZigBee 3.0 技术手册解析

    1. 产品简介


    Digi XBee3 ZigBee 3.0 是一款高性能的无线模块,专为物联网(IoT)设计。该模块支持多种无线协议,包括 ZigBee、802.15.4 和 BLE,并且可以通过 Digi XCTU 工具进行配置。Digi XBee3 系列提供了一个全面的生态系统,适用于建筑自动化、智能能源、数字健康、智能照明等多个垂直市场。其小巧紧凑的设计使得它非常适合空间受限的应用场景。
    主要功能
    - 支持 ZigBee 3.0 协议,确保完全互操作性。
    - 内置 MicroPython 编程环境,支持通过 API 或 AT 命令进行本地或远程配置。
    - 提供多种天线选项以适应不同的应用场景。
    应用领域
    - 建筑自动化
    - 智能能源管理
    - 数字健康监测
    - 智能照明系统

    2. 技术参数


    以下是 Digi XBee3 ZigBee 3.0 的关键技术和性能参数:
    | 参数 | 描述 |

    | 芯片组 | Silicon Labs EFR32MG SoC |
    | 数据速率 | 射频:250 kbps;串行接口:高达 1 Mbps |
    | 室内/城市范围 | 高达 60 米(200 英尺);高达 90 米(300 英尺) |
    | 室外/视线范围 | 高达 1200 米(4000 英尺);高达 3200 米(2 英里) |
    | 发射功率 | +8 dBm(标准版);+19 dBm(PRO 版) |
    | 接收灵敏度 | -103 dBm |
    | 串行接口 | UART、SPI、I²C |
    | 配置方法 | API 或 AT 命令;本地或 OTA 更新 |
    | 频率范围 | ISM 2.4 GHz |
    | 形态因子 | 微型、通孔式、表面贴装 |
    | 抗干扰能力 | 直接序列扩频 (DSSS) |
    | 模拟输入 | 4 个 10 位 ADC 输入 |
    | 数字 I/O | 15 个 |
    | 工作温度 | -40°C 至 +85°C |

    3. 产品特点和优势


    Digi XBee3 ZigBee 3.0 的显著特点包括:
    - 灵活性:单个模块支持多种协议,便于根据需求切换。
    - 安全性:集成 Digi TrustFence 安全框架,提供超过 175 种安全措施。
    - 易用性:支持 MicroPython 和 XCTU 软件工具,简化开发流程。
    - 便携性:微型尺寸(13mm x 19mm),适合便携式设备。
    这些特点使其成为需要高效连接和强大安全性的物联网设备的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 智能家居:通过 ZigBee 3.0 实现温控器、灯光和其他家电之间的通信。
    - 工业自动化:用于工厂内的传感器网络,监控生产过程中的各种指标。
    - 医疗设备:远程监测患者的生理参数,及时预警异常情况。
    使用建议
    - 在部署前充分考虑信号障碍物对通信距离的影响。
    - 利用 MicroPython 快速原型设计复杂的物联网应用程序。
    - 定期检查固件更新,确保最新的安全补丁已安装。

    5. 兼容性和支持


    Digi XBee3 ZigBee 3.0 可与各种第三方硬件和软件平台无缝集成。Digi 提供全球范围的技术支持服务,确保客户能够快速解决问题并保持系统的稳定运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号强度弱 | 检查天线方向及周围环境,必要时更换更高增益的天线 |
    | 连接失败 | 确认所有配置参数正确无误,尝试重新启动模块 |
    | 固件版本不匹配 | 更新至最新版本,参考官方文档进行升级操作 |

    7. 总结和推荐


    Digi XBee3 ZigBee 3.0 是一款功能强大且灵活的无线模块,特别适合需要高度可靠性和安全性的物联网应用。凭借其紧凑的设计、强大的编程能力和广泛的支持网络,这款产品无疑在市场上占据了领先地位。如果您正在寻找一个易于集成且性能卓越的无线解决方案,Digi XBee3 ZigBee 3.0 将是一个值得推荐的选择。

XB3-24Z8PS参数

参数
灵敏度 -103dBm
天线形式 Integrated,Trace
调制方式 DSSS
功耗 -
发射电流 135mA
发射功率 -
芯片平台 EFR32MG
数据速率 250Kbps
工作电压 2.1V
接收电流 15mA
频段 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8PS厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8PS数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8PS XB3-24Z8PS数据手册
