AT45DB641E-MWHN-Y

产品分类: 闪存(Flash)

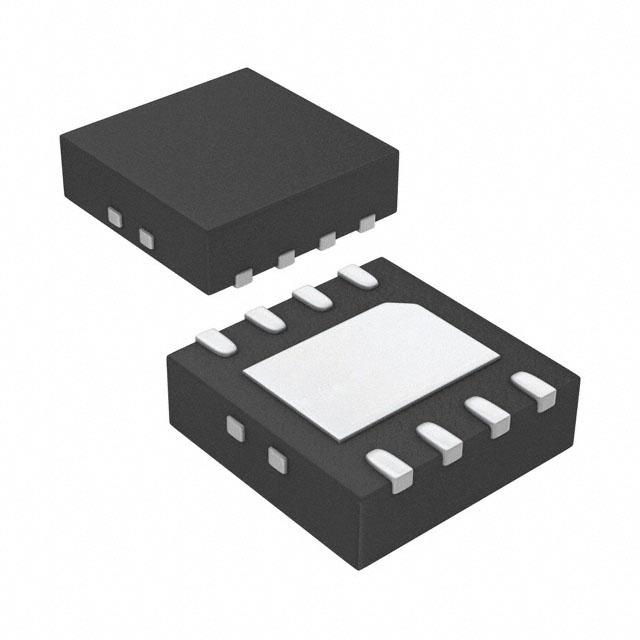

产品描述: 8MB 1.7V 22mA 3.6V 85MHz SPI VDFN-8-EP 贴片安装 6mm(长度)*8mm(宽度)
供应商型号: AV-S-AEOAT45DB641EMWHNY
供应商: Avnet
标准整包数: 352
DIALOG SEMICONDUCTOR 闪存(Flash) AT45DB641E-MWHN-Y

AT45DB641E-MWHN-Y概述

    AT45DB641E 64-Mbit DataFlash 技术手册解析

    1. 产品简介


    产品类型: AT45DB641E 是一款采用 SPI(串行外设接口)协议的高速闪存存储器,特别适合于数字语音、图像、程序代码和数据存储应用。它结合了传统闪存和 SRAM 的优势,具备高性能、低功耗的特点。
    主要功能: 支持高达 85 MHz 的操作频率,提供连续读取能力以及灵活的编程和擦除选项。
    应用领域: 消费类电子产品、工业设备、嵌入式系统以及需要高密度、低功耗存储的场景。

    2. 技术参数


    以下是 AT45DB641E 的关键技术参数:
    - 供电电压: 单电源 1.7V 至 3.6V
    - 时钟速度: 最大 85 MHz;低频模式下支持高达 15 MHz
    - 数据传输速率: tV(时钟到输出延迟)最大为 8 ns
    - 存储容量: 总存储容量为 69,206,016 位,组织方式为 32,768 页,每页大小为 256 或 264 字节
    - 页面缓冲区: 提供两个独立的 SRAM 缓冲区(256/264 字节),可提高系统数据处理效率
    - 擦写次数: 每页至少 100,000 次擦写循环
    - 数据保留: 在全工业温度范围内保持数据 20 年
    - 低功耗: 深度待机电流典型值为 400 nA;工作电流典型值为 7 mA
    - 包装形式: 支持多种封装,如 8 引脚 SOIC、8 引脚 UDFN、44 球 dBGA 和晶圆片

    3. 产品特点和优势


    - 灵活的存储架构: 数据可以按页(256/264 字节)或字节粒度进行编程,同时支持全范围的擦除操作。
    - 高速读取: 支持 RapidS™ 协议,最高可达 85 MHz 的连续阵列读取速度。
    - 双重缓存机制: 两个独立的 SRAM 数据缓冲区能够实现高效的数据接收与编程操作。
    - 多功能保护机制: 包括硬件和软件层面的数据保护功能,如单个扇区保护、锁定模式、OTP 安全寄存器等。
    - 绿色环保设计: 符合 RoHS 标准,无铅、无卤化物封装,满足环保要求。
    - 高可靠性: 提供较长的使用寿命(100,000 次擦写循环)及 20 年数据保留能力。

    4. 应用案例和使用建议


    应用场景:
    - 数码相机、音频记录设备中用于存储图像和声音数据。
    - 工业控制设备中作为程序存储介质或数据日志记录器。
    - 嵌入式系统中用作外部数据存储器或辅助存储模块。
    使用建议:
    - 在连续读取模式下,应注意避免频繁切换 SCK 频率,以减少功耗并提升整体性能。
    - 对于需要快速数据访问的应用场景,可以充分利用 SRAM 缓冲区进行预加载操作。
    - 在进行大规模擦除操作前,务必检查扇区保护状态,防止误删除关键数据。

    5. 兼容性和支持


    - 兼容性: 本产品可与其他 SPI 接口的主控芯片无缝对接,适用于多种工业标准设计。
    - 技术支持: 制造商提供详细的技术文档、在线支持及售后服务,确保客户快速完成产品集成。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据无法正确读出 | 检查 SCK 和 SI 引脚连接是否正常 |
    | 操作过程中出现超时错误 | 调整电源电压至推荐范围 |
    | 编程失败 | 确认 WP 引脚未被意外拉低 |

    7. 总结和推荐


    综合评价: AT45DB641E 是一款集高性能、灵活性和稳定性于一体的高性能 SPI 闪存芯片。凭借其丰富的功能组合、优秀的耐用性和广泛适用性,它非常适合于需要高效存储和高可靠性支持的应用场景。
    推荐指数: ★★★★☆(4/5)。
    - 强烈推荐给对存储密度和低功耗有较高需求的客户群体。但对于预算敏感的项目,可以考虑性价比更高的替代方案。
    通过合理配置和优化使用,AT45DB641E 可显著提升系统的整体性能和稳定性,是一款值得信赖的优质存储解决方案。

AT45DB641E-MWHN-Y参数

参数
接口类型 SPI
存储容量 8MB
最大供电电流 22mA
最大时钟频率 85MHz
最大工作供电电压 3.6V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
长*宽*高 6mm(长度)*8mm(宽度)
通用封装 VDFN-8-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AT45DB641E-MWHN-Y厂商介绍

Dialog Semiconductor是一家全球领先的半导体公司,专注于为移动设备提供高度集成的电源管理、AC/DC电源转换、固态照明(SSL)和蓝牙低功耗(BLE)技术。公司的产品广泛应用于智能手机、平板电脑、智能穿戴设备、智能家居和物联网等领域。

Dialog Semiconductor的产品主要分为以下几类:
1. 电源管理:提供高效、低功耗的电源管理解决方案,包括电池充电器、电源转换器和电源管理集成电路。
2. AC/DC电源转换:提供高性能的AC/DC电源转换解决方案,适用于各种家用电器和工业设备。
3. 固态照明(SSL):提供高效率、高亮度的LED驱动解决方案,广泛应用于室内外照明、显示屏等领域。
4. 蓝牙低功耗(BLE):提供低功耗蓝牙通信解决方案,适用于智能家居、健康监测等物联网应用。

Dialog Semiconductor的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。
2. 定制化服务:根据不同客户的需求,提供定制化的解决方案,满足特定应用场景的需求。
3. 全球布局:在全球设有研发中心和销售网络,为客户提供快速、便捷的技术支持和服务。

AT45DB641E-MWHN-Y数据手册

厂牌 PDF简要描述 下载
DIALOG SEMICONDUCTOR 闪存(Flash) DIALOG SEMICONDUCTOR AT45DB641E-MWHN-Y AT45DB641E-MWHN-Y数据手册

AT45DB641E-MWHN-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
54+ $ 3.8689 ¥ 34.24
库存: 56
起订量: 352 增量: 352
交货地:
最小起订量为:54
合计: ¥ 1848.96
直接购买
