OPT0060014F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 60° 圆形,带平顶 透明 黏合安装
供应商型号: ET-4353676
供应商: 海外现货
标准整包数: 1

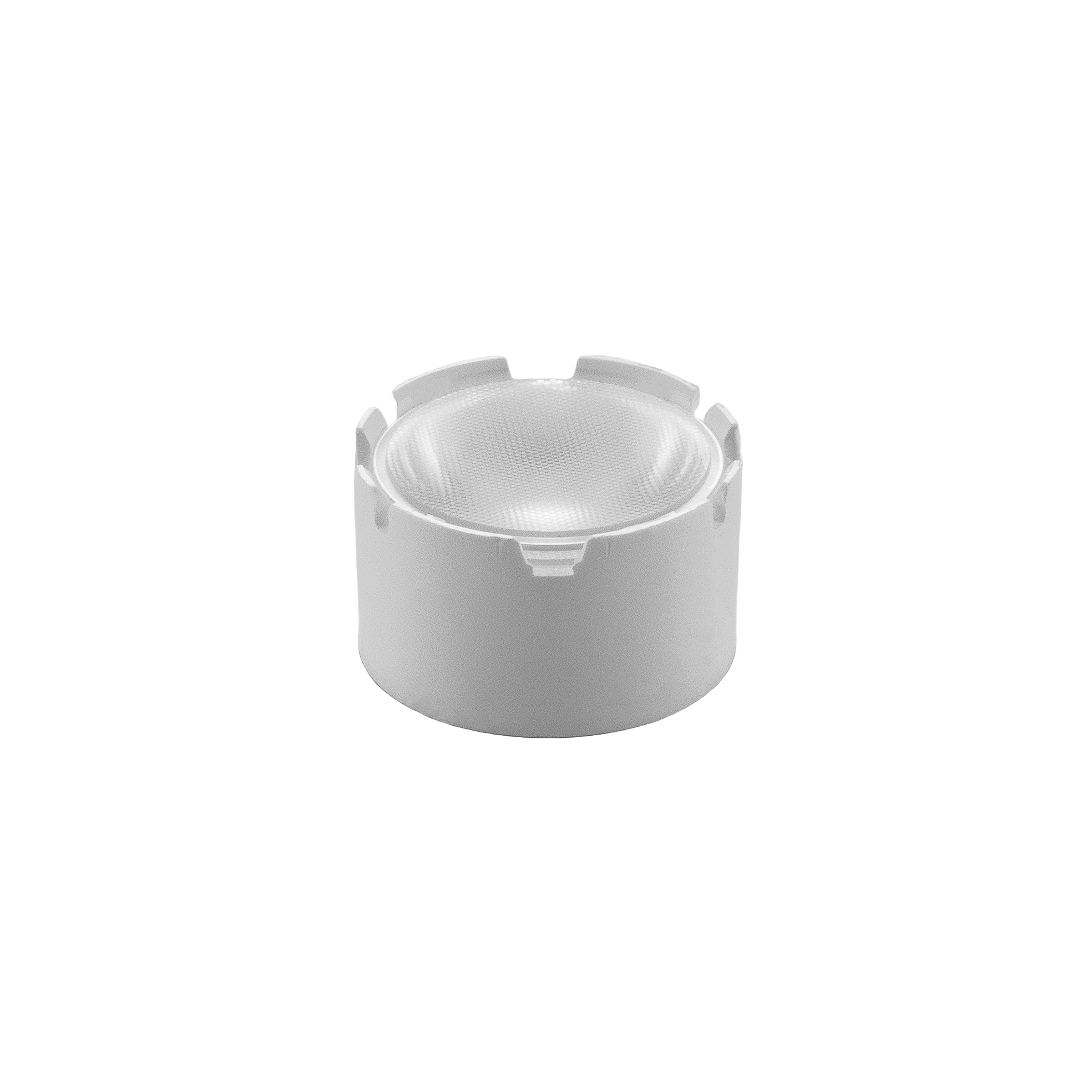

DIALIGHT 发光二极管 OPT0060014F

OPT0060014F概述

    电子元器件产品技术手册:Dialight OPT系列光学透镜

    1. 产品简介


    Dialight OPT系列光学透镜是一款专为高功率LED设计的聚光透镜,广泛应用于多种照明系统中。该系列透镜以其高效能光学传输特性和广泛的适用范围而闻名。主要类型包括不同角度的圆形透镜(10°, 25°, 40°, 60°, 80° 和 10 x 45°),能够满足不同应用场景的需求。

    2. 技术参数


    - 透镜角度:
    - OPT-0010-014F:10°
    - OPT-0025-014F:25°
    - OPT-0040-014F:40°
    - OPT-0060-014F:60°
    - OPT-0080-014F:80°
    - OPT-1045-014F:10 x 45°
    - 透镜形状:圆形
    - 透镜尺寸:直径21.3mm,高度12.45mm
    - 光线传输:400nm至900nm波段 >90%
    - 透镜材料:PMMA
    - UL阻燃等级:HB
    - 工作温度范围:-40°C 至 +70°C(-40°F 至 +158°F)
    - 认证与评级:RoHS

    3. 产品特点和优势


    - 高透射率:光传输效率高达90%以上,确保光输出最大化。
    - UL认证材料:采用UL认证的光学材料,保证产品质量和安全性。
    - 预装式设计:透镜已预先安装在基座上并附带安装胶带,便于安装和维护。

    4. 应用案例和使用建议


    - 应用领域:
    - 下射灯(Down Light)
    - 聚光灯(Spot Light)
    - 墙壁洗灯(Wall Wash)
    - 建筑照明(Architectural Illumination)
    - 使用建议:
    - 在安装时,务必佩戴手套,避免皮肤油脂对透镜造成损害。
    - 使用温和的肥皂水和软布清洁产品,避免使用商业清洁剂,尤其是酒精类溶剂。
    - 根据具体LED型号选择合适的透镜角度,以达到最佳的光学效果。

    5. 兼容性和支持


    - 兼容性:该系列产品适用于多种高功率LED型号,如Cree XPE、Cree XPE2、Cree XP-G3和Nichia NVSL219C。
    - 支持服务:Dialight提供全面的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题一:透镜出现模糊现象?
    - 解决方案:检查是否用手直接接触过透镜表面,如果是,请按照使用建议进行清洁。

    - 问题二:无法正确固定透镜?
    - 解决方案:确认透镜已按照说明书正确安装在指定位置,并使用随附的安装胶带固定。

    7. 总结和推荐


    综上所述,Dialight OPT系列光学透镜凭借其高效能的光学传输特性、UL认证材料及简便的安装方式,在各类照明应用中表现出色。其广泛的应用范围和全面的支持服务使其成为市场上极具竞争力的产品。对于需要高光效且易安装的LED应用场合,我们强烈推荐选用此系列产品。

OPT0060014F参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 -
视角 60°
透镜类型 透明
Vf-正向电压 -
安装方式 黏合安装
包装方式 托盘

OPT0060014F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

OPT0060014F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT OPT0060014F OPT0060014F数据手册

OPT0060014F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4551 ¥ 29.1958
10+ $ 2.2804 ¥ 19.2698
25+ $ 1.9231 ¥ 16.25
50+ $ 1.5465 ¥ 13.0676
100+ $ 1.2735 ¥ 10.7607
500+ $ 1.2086 ¥ 10.2126
库存: 111
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.19
直接购买
加入购物车
