587-2056-247F

产品分类: LED显示器件
厂牌: DIALIGHT
产品描述:
供应商型号: ET-4353140
供应商: 海外现货
标准整包数: 1
DIALIGHT LED显示器件 587-2056-247F

587-2056-247F概述


    产品简介

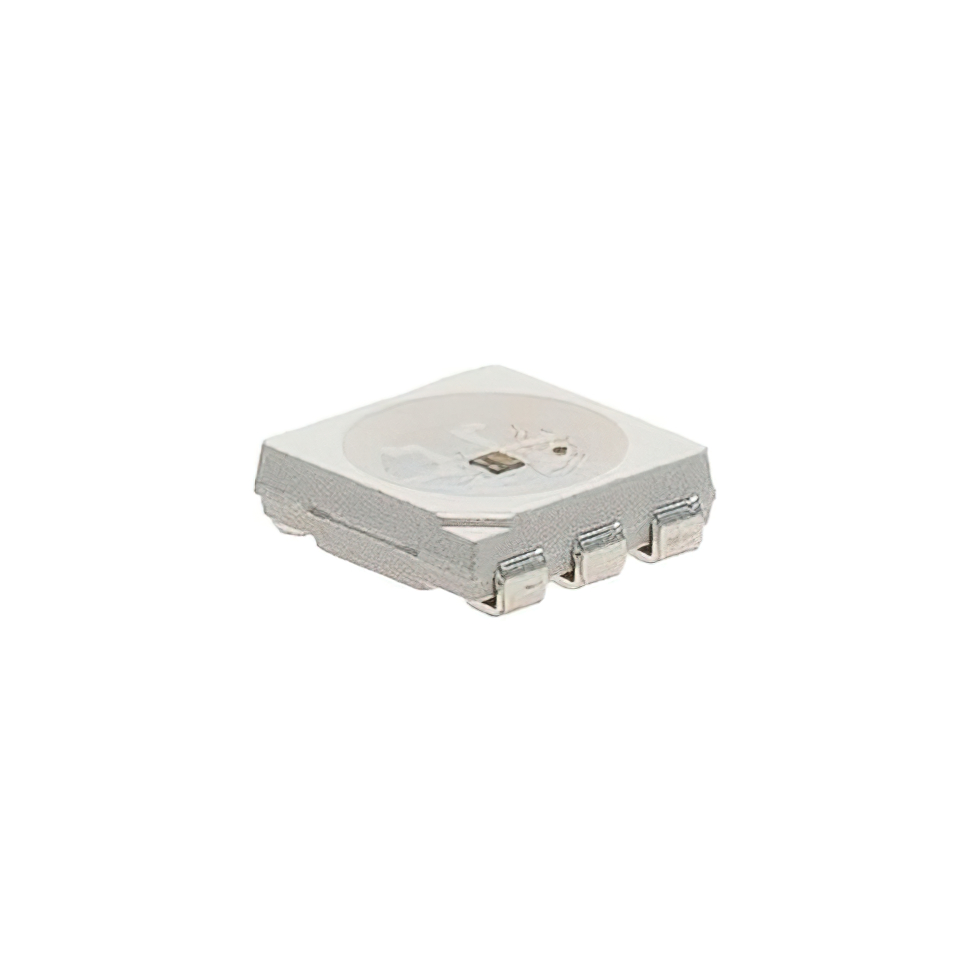

    产品名称:587系列5050可寻址RGB LED(SMD LED + IC)
    产品类型:表面贴装设备(SMD)型可寻址RGB LED模块,集成了控制芯片。
    主要功能:这款模块能够通过双线传输信号(时钟和数据),并支持信号整形,以传递控制波形至相邻驱动器。其内置电流调节器提供三路驱动能力,同时具备灰度输出及亮度调节功能,允许显示超过1600万种颜色。此外,该模块还具有睡眠和唤醒模式,以降低功耗。
    应用领域:适合于各种照明系统,如室内灯饰、商业显示屏、汽车照明以及需要精细色彩控制的应用。

    技术参数


    - 尺寸:5.0 x 5.0 x 1.60毫米
    - 透镜颜色:透明
    - 透镜材料:硅胶
    - 引脚数量:双线控制
    - 包装方式:每卷7英寸,每卷1000个
    - 湿度敏感等级:5a
    - 认证与评级:符合RoHS标准
    - 电气特性:
    - 供电电压范围:3.3V~5.5V
    - 最大输出电流:25mA
    - 额定操作电流:1.5mA
    - 待机电流:1µA
    - 输入高电平:VDD+0.4V
    - 输入低电平:-0.4V~1.0V
    - 输出高电平:4.5V
    - 输出低电平:0.4V
    - 电源电压:6.5V
    - 数据输入频率:15MHz
    - 命令启动位:32位连续0表示命令的开始
    - 内置振荡器频率:20MHz
    - 最大工作温度:-40°C到85°C

    产品特点和优势


    - 信号整形能力:可以重塑信号,将控制波形传递至相邻驱动器。
    - 双线传输:通过两根线(时钟和数据)实现级联端口传输。
    - 内置电流调节器:提供三路驱动能力,支持最大驱动电流为20mA。
    - 高级灰度输出:提供256步灰度输出,允许显示超过1600万种颜色。
    - 多级调光控制:具备32级亮度调节功能。
    - 电源管理:内置电源启动复位和掉电复位,支持睡眠和唤醒模式,有效降低功耗。
    - 可靠性高:绝对最大额定值符合严格的标准,确保在恶劣环境下的可靠运行。

    应用案例和使用建议


    应用案例:
    这款LED模块适用于智能照明控制系统。例如,在室内灯具设计中,通过调整RGB三色的比例,可以实现从白光到暖光的多种颜色变化,从而营造出不同的氛围效果。此外,它还被广泛应用于广告牌和商业显示屏中,用于动态显示彩色图像。
    使用建议:
    为了确保最佳性能,在安装时建议采用推荐的焊接工艺,即预热至150°C~200°C,保持60秒~120秒,最高焊接温度不超过260°C。焊接完成后要冷却至室温才能进行下一步操作,避免对LED造成损伤。

    兼容性和支持


    该模块具有良好的兼容性,支持与各种现有控制系统和设备配合使用。厂商提供详尽的技术支持,包括软件更新、故障排查等服务,确保客户能够获得最优的使用体验。

    常见问题与解决方案


    1. Q:在长时间未使用的情况下,如何让模块进入睡眠模式?
    - A: 模块会自动检测输入信号,如果在一定时间内未接收到任何数据,会自动进入睡眠模式。也可以手动发送特定的指令来使模块进入睡眠模式。

    2. Q:如何确保模块正常工作?
    - A: 请确保输入电压在3.3V~5.5V范围内,且输入信号频率不高于15MHz。同时,尽量避免直接接触模块上的引脚以防止静电损坏。

    3. Q:模块如何处理异常输入?
    - A: 如果输入信号不符合规范,模块会忽略这些信号,并等待下一个有效的输入。这有助于保持系统的稳定性和可靠性。

    总结和推荐


    587系列5050可寻址RGB LED是一款高度集成、性能优异的LED模块,适合于多种照明和显示应用。它不仅提供了先进的控制能力和多种颜色输出选择,还拥有出色的电源管理和节能功能。虽然价格相对较高,但考虑到其高性能和可靠性,对于追求高品质应用的用户来说,是非常值得投资的选择。我们强烈推荐该产品用于任何需要精准色彩控制和灵活布局的应用场景。

587-2056-247F参数

参数
显示模式 -
视角 -
背光颜色 -
发光强度 -
显示高度 -
控制器类型 -
触碰模式 -
显示尺寸 -
显示颜色 -
显示宽度 -
字符宽度 -
字符高度 -
接口方式 -
显示类型 -
分辨率(pixels) -
包装方式 卷带包装

587-2056-247F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

587-2056-247F数据手册

厂牌 PDF简要描述 下载
DIALIGHT LED显示器件 DIALIGHT 587-2056-247F 587-2056-247F数据手册

587-2056-247F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4667 ¥ 12.3938
10+ $ 0.815 ¥ 6.8868
25+ $ 0.6971 ¥ 5.8906
50+ $ 0.6106 ¥ 5.1594
100+ $ 0.4681 ¥ 3.9555
500+ $ 0.4049 ¥ 3.4216
库存: 2649
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.39
