552-0912F

产品分类: 光学仪器
厂牌: DIALIGHT

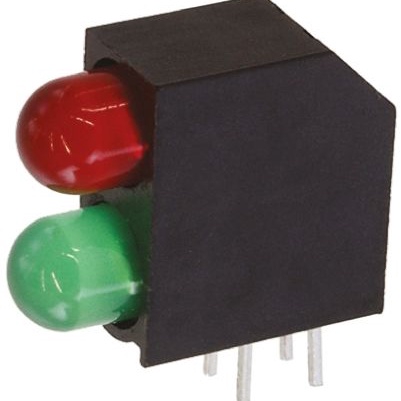

产品描述: Dialight 红绿LED电路板指示灯, 2灯珠, 通孔安装, 4针
供应商型号: N-552-0912F
供应商: 云汉优选
标准整包数: 1
DIALIGHT 光学仪器 552-0912F

552-0912F概述

    文章:电路板指示器:552系列LED技术手册解析

    1. 产品简介


    电路板指示器(Circuit Board Indicator, CBI)是用于标识电路状态的重要组件,尤其在电子设备的开发与维护中应用广泛。Dialight公司的552系列电路板指示器以其卓越的性能和多样性受到广泛关注。本系列提供红、绿、黄、橙色等多种颜色选择,并且提供单色和双色版本,适应不同的应用需求。CBI产品具有高效率、低电流、超级亮光等特点,非常适合用于需要视觉指示的应用场合,例如工业控制、自动化设备、消费电子等领域。

    2. 技术参数


    以下是552系列电路板指示器的关键技术参数:
    | 参数 | 规格 |

    | 工作电压 | 5V 或 12V |
    | 峰值电流 | 20mA |
    | 正向电压 | 2.1V 至 2.55V |
    | 反向电压 | 5V |
    | 色温 | 565nm(绿色),583nm(黄色),655nm(红色) |
    | 发光强度 | 6.3mcd(黄色),34mcd(绿色),10mcd(红色) |
    | 视角 | 50° 至 60° |
    其他技术细节还包括高对比度、UL 94 V-0认证的黑色外壳、聚合物含量(PBT,0.710g)以及符合MIL-STD-202F方法208F标准的可焊性。

    3. 产品特点和优势


    - 多样化选择:提供多种颜色和亮度级别的选择,满足不同应用场景的需求。
    - 高可靠性:通过了UL 94 V-0认证,保证产品的安全性和稳定性。
    - 高效率:低功耗设计,适合长时间连续工作。
    - 易于安装:独特的设计使得安装简便,便于PCB布局和焊接。

    4. 应用案例和使用建议


    在工业控制面板中,552系列CBI被用于指示设备运行状态或故障信息。例如,在自动化生产线中,设备操作员可以通过指示器的颜色变化来判断生产线上是否有异常情况。根据手册中的建议,为了确保最佳性能和延长使用寿命,应避免长时间在极端温度下使用,并按照制造商建议的焊接条件进行安装。

    5. 兼容性和支持


    552系列CBI具有良好的兼容性,可以轻松集成到各种电路板设计中。厂商提供了详尽的技术支持文档,包括电路驱动示例和安装指南,以帮助用户更好地理解和使用该产品。此外,如果用户需要定制组合或大批量订购,可以联系工厂获取更多支持。

    6. 常见问题与解决方案


    - 问题1:如何避免过热损坏?
    - 解决方案:遵循手册中的绝对最大额定值规定,确保电路工作在规定的电压和电流范围内,不要超出最大允许温度范围。

    - 问题2:如何选择合适的CBI?
    - 解决方案:根据应用的具体要求,考虑颜色、亮度和视角等因素选择最合适的型号。对于需要低功耗的应用,可以选择低电流型号;对于需要高亮度指示的应用,则应选择超级亮光型号。

    7. 总结和推荐


    总体来说,Dialight公司552系列电路板指示器是一款高性能的产品,凭借其多样化的选择、高可靠性以及易用性,使其在众多应用场合中脱颖而出。无论是工业控制还是消费电子领域,552系列CBI都是一个值得信赖的选择。如果您正在寻找一款耐用、高效的电路板指示器,强烈推荐考虑Dialight的552系列产品。

552-0912F参数

参数
长*宽*高 15.35mm*6mm*12.52mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

552-0912F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

552-0912F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 光学仪器 DIALIGHT 552-0912F 552-0912F数据手册

552-0912F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.007 ¥ 8.5595
350+ $ 0.8446 ¥ 7.1791
750+ $ 0.7752 ¥ 6.5892
900+ $ 0.6834 ¥ 5.8089
库存: 257
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1283.92
