5580102027F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 635nm 60° 5V 圆形,带圆顶 扩散 红色 卡入式安装,导线安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: 350-2958-ND
供应商: Digi-Key
标准整包数: 1

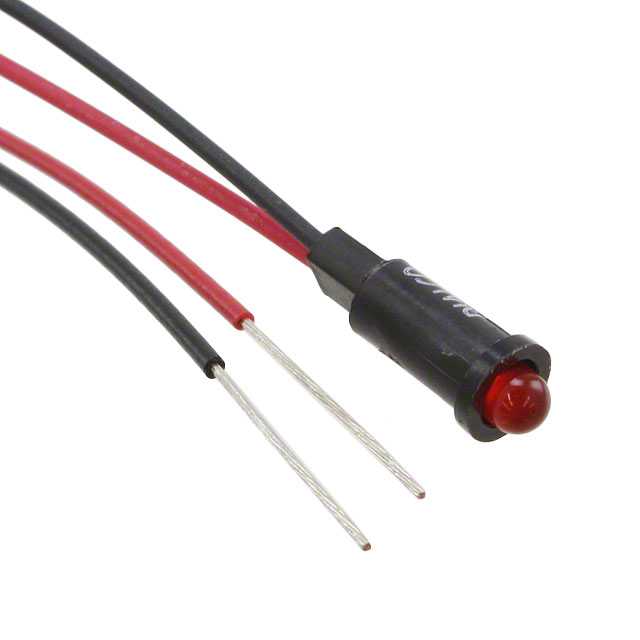

DIALIGHT 发光二极管 5580102027F

5580102027F概述

    电子元器件产品技术手册

    产品简介


    Dialight公司的558系列LED面板安装指示灯,专为高亮度应用设计,提供多种类型的LED,包括AlInGaP和InGaN技术。这些指示灯具有单一颜色和双色选项,并内置电阻。产品广泛应用于风扇托盘组装、数据中心基础设施(服务器和存储)、网络设备(交换机和路由器)、存储网络硬件(光纤通道主机总线适配卡)、下一代无线基础设施、电子测试和测量仪器以及通信测试设备等多个领域。

    技术参数


    - 直径: 0.190英寸 [4.83毫米]
    - 高度: 0.275英寸 [6.985毫米]
    - 最小引脚间距: 0.040英寸 [1.01毫米]
    - 引脚长度: 0.100±0.015英寸 [2.54±0.38毫米]
    - 最大孔径: 0.156英寸 [3.96毫米]
    - 螺纹尺寸: 0.155 – 0.158英寸 [3.94 – 4.01毫米]
    - 最大面板厚度: 0.031 – 0.062英寸 [0.787 – 1.57毫米]
    - 操作电压: 1.8 – 3.3 VDC 典型值, 5VDC 典型值(含电阻)
    - 存储温度: -55 °C 至 +100 °C (-67 °F 至 +212 °F)
    - 电气连接: 直线终端用于线绕接或26AWG引线
    - 防护等级: UL94V-0阻燃等级
    - 认证: RoHS合规

    产品特点和优势


    - 高亮度:采用AlInGaP和InGaN技术,确保LED在各种环境下保持高亮度。
    - 双色LED:适用于需要显示多种状态的应用。
    - 内置电阻:简化电路设计,减少外部组件。
    - 多应用兼容:适用于多个行业领域,如数据中心、网络设备和通信测试等。
    - 高质量材料:采用UL94V-0级材料,提高产品的耐用性和安全性。

    应用案例和使用建议


    - 数据中心:用于服务器和存储设备的状态指示,易于观察。
    - 网络设备:在交换机和路由器上使用,帮助快速定位故障点。
    - 通信测试设备:在测试过程中提供清晰的状态反馈。
    使用建议:
    - 在使用前确认产品的操作温度范围,以确保在极端环境中仍能正常工作。
    - 配置合适的驱动电流和电压,以达到最佳亮度和使用寿命。

    兼容性和支持


    - 机械兼容性:与标准0.156英寸(3.96毫米)安装孔兼容。
    - 电气兼容性:直插式端子和26AWG导线。
    - 支持服务:厂商提供技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    - Q: 为什么我的LED不亮?
    - A: 检查电源电压是否在规定范围内,确认电路连接正确无误。
    - Q: 如何更换损坏的LED?
    - A: 确保断开电源并按照产品手册指导进行拆卸和安装。

    总结和推荐


    Dialight 558系列LED面板安装指示灯具备高亮度、内置电阻和双色选择等多项优势,在数据中心、网络设备和通信测试等领域表现卓越。产品操作温度范围广,认证齐全,且厂商提供完善的支持服务。对于追求高效和可靠性的客户,强烈推荐使用这款产品。

5580102027F参数

参数
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散
Vf-正向电压 5V
透镜形状 圆形,带圆顶
波长 635nm
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

5580102027F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5580102027F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5580102027F 5580102027F数据手册

5580102027F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8772 ¥ 32.7623
10+ $ 2.7404 ¥ 22.9337
500+ $ 1.8914 ¥ 15.8291
1000+ $ 1.8072 ¥ 15.1239
2000+ $ 1.7359 ¥ 14.5271
5000+ $ 1.6582 ¥ 13.8771
库存: 215
起订量: 1 增量: 1
