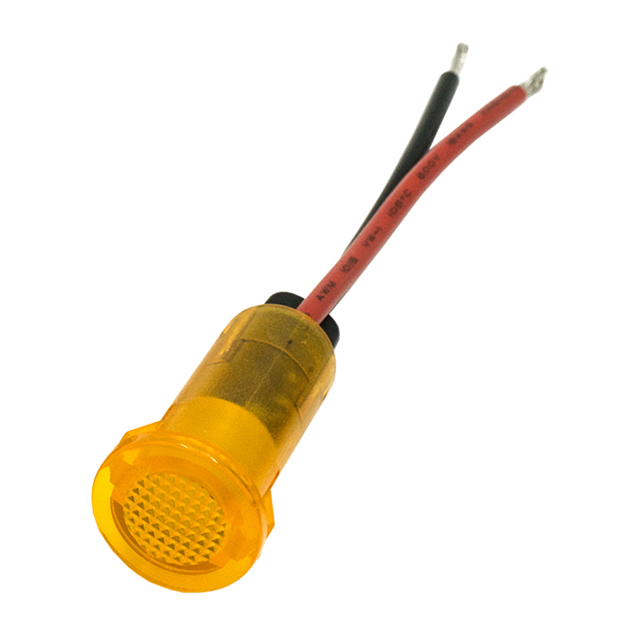

6551303103F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 12V 圆形,带平顶 黄色 卡入式安装,按扣安装,面板安装
供应商型号: 350-4321-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 6551303103F

6551303103F概述

    655系列1/2"卡入式面板指示灯技术手册

    产品简介


    655系列LED面板指示灯专为多种应用设计,适用于主电源指示、远程电源指示、状态指示、维护和警告指示以及仪器仪表等领域。本产品采用坚固耐用的设计,具有高度可靠性和出色的光学性能。

    技术参数


    - 电压选项: 12 VDC 和 24 VDC
    - 工作温度范围: -20°C 至 +85°C (-4°F 至 +185°F)
    - 存储温度范围: -20°C 至 +85°C (-4°F 至 +185°F)
    - 机械信息:
    - 安装孔尺寸:0.50英寸(12.7毫米)
    - 最大面板厚度:
    - 凸透镜款式:0.138英寸(3.5毫米)
    - 平面透镜款式:0.216英寸(5.5毫米)
    - 规格:
    - 电气连接: 焊接端子(仅限平面透镜)或引线
    - 外壳材质: 聚碳酸酯
    - 终端材质: 黄铜镍电镀(仅限平面透镜)
    - 引线: 18 AWG(平面透镜),26 AWG(凸透镜)

    产品特点和优势


    1. 高可靠性: 通过RoHS认证,确保符合环保要求,降低对环境的影响。
    2. 宽温范围: 工作和存储温度范围广,适用于各种恶劣环境。
    3. 灵活安装: 提供平面透镜和凸透镜两种款式,可根据不同应用需求选择合适的款式。
    4. 易于安装: 卡入式安装设计,方便快速安装到面板上。
    5. 美观耐用: 聚碳酸酯外壳保证长期使用下的美观性和耐久性。

    应用案例和使用建议


    1. 主电源指示: 在工业设备中用于显示主电源状态,例如电机控制系统。
    2. 远程电源指示: 远程监控系统中用于指示远程电源状态,便于远程管理和维护。
    3. 状态指示: 仪表盘或控制面板中用于指示设备的工作状态,如运行、故障或待机状态。
    4. 维护和警告指示: 在机械设备中用于指示维护需求或出现警告情况,以及时采取措施。
    使用建议:
    - 在需要高可见度的应用中,建议使用凸透镜款式,因其光学性能更优。
    - 为了确保最佳效果,在安装时注意检查面板厚度是否适合所选款式。

    兼容性和支持


    655系列LED指示灯可与其他电子元件或设备无缝集成,但需根据具体应用场景选择合适的电压和颜色配置。Dialight提供全方位的技术支持和维护服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题: 指示灯不亮
    - 解决方法: 检查电源连接是否正确且电压符合要求,确保所有连接点牢固无误。

    2. 问题: 发光强度不足
    - 解决方法: 检查安装位置是否有遮挡物影响光线传播,确认选用的电压和电流设置符合要求。
    3. 问题: 长期使用后发光衰减
    - 解决方法: 定期检查并清洁透镜表面,避免灰尘和污垢积累影响发光效果。

    总结和推荐


    655系列LED面板指示灯凭借其广泛的适用范围、可靠的性能以及出色的光学表现,成为众多应用场合的理想选择。无论是工业设备、远程监控还是日常家用设备,这款指示灯都能提供稳定而清晰的状态指示。强烈推荐在需要高性能面板指示灯的应用中使用655系列指示灯。

6551303103F参数

参数
视角 -
透镜类型 -
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

6551303103F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6551303103F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6551303103F 6551303103F数据手册
