550-5107F

产品分类: 光学仪器
厂牌: DIALIGHT
产品描述: Dialight 红光LED电路板指示灯, 1灯珠, 通孔安装, 2针
供应商型号: N-550-5107F
供应商: 云汉优选
标准整包数: 1

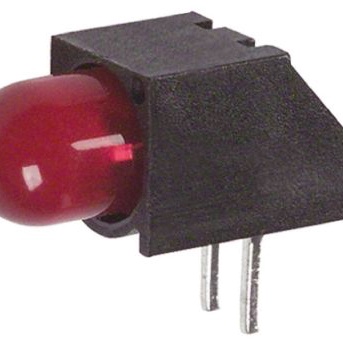

DIALIGHT 光学仪器 550-5107F

550-5107F概述

    550系列5mm LED CBI®电路板指示灯

    产品简介


    550系列5mm LED CBI®电路板指示灯是一款适用于多种工业和消费电子应用的LED指示灯。这款指示灯采用斜背设计,配备立柱支撑,使得电路板易于清洁,提高生产效率。同时,这款LED指示灯提供多种颜色选项,并且具备多种不同性能特性的型号,以满足不同的应用需求。

    技术参数


    - 尺寸
    - 高度(斜背高度):3.43mm [0.135in] (对于-0207到-0407部分),4.83mm [0.190in] (其他所有部分)
    - 立柱直径:0.635mm [0.025in] (对于-0507到-0707部分),0.508mm [0.020in] (其他所有部分)
    - 孔径:1.22mm [0.48in] (对于0.635mm [0.025in] 引脚),1.02mm [0.040in] (其他所有部分)
    - 电气特性
    - 逆向电压: ≤ 5V
    - 最大电流: 20mA(不同颜色可能有所不同)
    - 发光强度: 不同型号发光强度范围为1.5至20mcd
    - 物理特性
    - 耐热指数: 32%
    - 聚合物成分: PBT, 0.206g
    - 认证与安全标准
    - 安全认证: 符合IEC 825-1和EN 60825-1标准,适合直接视觉观测
    - UL认证: 黑色外壳符合UL 94 V-0标准
    - 操作条件
    - 工作温度范围: -40°C至+85°C
    - 储存温度范围: -55°C至+125°C

    产品特点和优势


    1. 水平LED阵列: 采用多个CBIs形成沿6.35mm(0.250英寸)中心线排列的水平LED阵列,提高了光效。
    2. 高对比度外壳: 黑色外壳高对比度设计,增强视觉效果。
    3. 耐用性: 氧气指数达到32%,符合严格的燃烧测试标准。
    4. 引脚焊接稳定性: 符合MIL-STD-202F方法208F标准,确保焊接稳定性。

    应用案例和使用建议


    - 工业自动化: 用于机器状态监控,如运行/停止状态指示,可帮助技术人员快速识别设备运行情况。
    - 消费电子产品: 在家庭电器上作为电源指示灯,如洗衣机、微波炉等。
    使用建议:
    - 布局设计: 在布局时需注意LED灯和周围元件之间的间距,避免相互干扰。
    - 清洁与维护: 使用立柱设计的电路板,便于PCB的清洗,降低维护成本。

    兼容性和支持


    - 兼容性: 与550-xx07双块和550-xx07-004四块兼容。
    - 支持服务: 提供反向极性选项(阴极端向左),如需定制颜色组合,请联系工厂。

    常见问题与解决方案


    1. 如何检查LED是否损坏?
    - 使用万用表测试正向电压,若读数异常,则可能是LED损坏。
    2. 如何提高LED的使用寿命?
    - 避免长时间过流工作,适当控制电流在额定范围内。
    3. 如何确保焊接质量?
    - 使用符合MIL-STD-202F标准的方法进行焊接,保证焊接质量和稳定。

    总结和推荐


    550系列5mm LED CBI®电路板指示灯凭借其多样的颜色选择、卓越的安全性能和稳定的电气特性,在各类应用场合中表现出色。其独特的设计使其成为工业和消费电子产品中的理想选择。我们强烈推荐该系列产品,尤其是对于那些需要高效、可靠、易于安装的指示灯的应用场合。

550-5107F参数

参数
长*宽*高 13.85mm*6.22mm*6.22mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

550-5107F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

550-5107F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 光学仪器 DIALIGHT 550-5107F 550-5107F数据手册

550-5107F封装设计

查看详情并下载
Symbol
Footprint
3D Model
