首页  >  产品百科  >  5500704F

5500704F

产品分类: 光学仪器
厂牌: DIALIGHT
产品描述:
供应商型号: 350-1611-ND
供应商: Digi-Key
标准整包数: 1

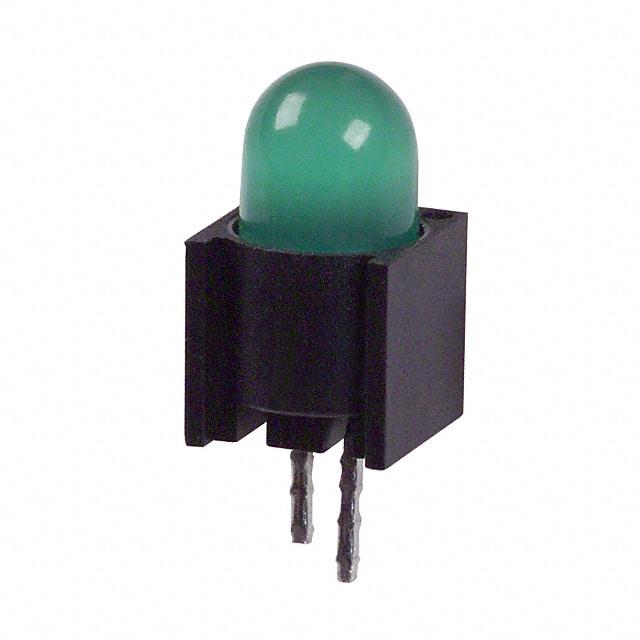

DIALIGHT 光学仪器 5500704F

5500704F概述

    拨亮电子器件电路板指示灯——CBI® 系列技术手册

    1. 产品简介


    Dialight Corporation 推出的电路板指示灯(CBI®)是为满足各种电子设备需求而设计的多功能LED解决方案。该系列LED具有多种颜色选择,涵盖绿色、黄色、红色等,适用于广泛的电子应用,如工业控制面板、消费电子产品和通信设备。每个LED单元都配备了内置电阻器,提供稳定的电流驱动,保证了高可靠性及卓越性能。

    2. 技术参数


    - 尺寸: 5mm
    - 峰值电流IV(VF): 见下表
    - 视场角度2Θ½: 通常60°
    - 电压 (V): 见下表
    - 电流 (mA): 见下表
    - 波长 (nm): 见下表
    | 型号 | 颜色 | 波长 (nm) | 最小mcd | 电压 (V) | 电流 (mA) | 视场角度 (°) |
    ||
    | 550-0204 | 绿色 | 565 | 12.3 | 2.1 | 20 | 60 |
    | 550-0304 | 黄色 | 585 | 12.3 | 2.1 | 20 | 60 |
    | 550-0404 | 红色 | 635 | 12.3 | 2 | 20 | 60 |

    3. 产品特点和优势


    CBI® 系列电路板指示灯具备多项独特功能,包括:
    - 多CBIs形成水平LED阵列: 方便用户在PCB上布置整齐美观的LED阵列。
    - 高对比度UL 94 V-0级黑色外壳: 提供出色的视觉对比度和阻燃性能。
    - 焊接可靠性: 符合MIL-STD-202F标准。
    - 安全直视: 满足IEC 825-1和EN-60825-1的安全标准。

    4. 应用案例和使用建议


    应用场景
    CBI® 系列LED适用于广泛的工业和商业设备。例如,在工业控制面板中用于状态显示,确保操作员能够快速识别设备运行情况;在消费电子产品中用于电池电量显示或设备状态指示。
    使用建议
    - 确保正确安装LED方向,避免接线错误导致的损坏。
    - 在需要高温环境下的应用中,需注意散热,避免LED过热。

    5. 兼容性和支持


    CBI® 系列电路板指示灯可与多种电子元器件和系统兼容。用户可以通过访问Dialight官方网站获得技术支持和服务,也可联系厂家定制特殊LED。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不发光 | 检查电源连接是否正确,确认电压和电流匹配。 |
    | LED亮度不足 | 检查LED周围是否有足够的散热措施,或者更换更高效率的LED。|

    7. 总结和推荐


    CBI® 系列电路板指示灯凭借其多样化选择、高可靠性及高性能,是工业控制和消费电子设备的理想选择。其卓越的设计和制造质量使其在市场上具有较强的竞争力。强烈推荐使用Dialight的CBI® 系列LED,以确保您的项目达到最佳效果。

5500704F参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

5500704F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5500704F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 光学仪器 DIALIGHT 5500704F 5500704F数据手册

5500704F封装设计

查看详情并下载
Symbol
Footprint
3D Model
