51513610350F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述:
供应商型号: 3995839
供应商: 海外现货
标准整包数: 1
DIALIGHT 发光二极管 51513610350F

51513610350F概述

    电子元器件产品技术手册解析

    产品简介

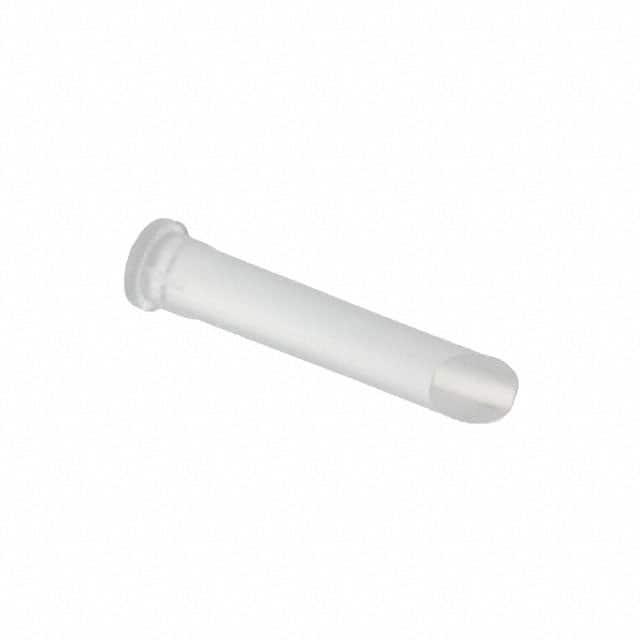

    Dialight的515系列OptoPipe® Right Angle Vertical Panel Mount光管(Light Pipes)是一种专为电路板垂直于前盖板的设计而开发的电子元器件。这类光管广泛应用于需要将指示灯信号传递到面板表面的各种设备中。其独特的设计使得用户可以方便地将PCB上的LED信号引至面板外侧,从而实现清晰可见的指示功能。
    主要功能:
    - 通过专用的光学结构有效传输光线,确保指示信号能够准确无误地传递至前表面。
    - 支持单色和多色LED配置,提供高度灵活性以满足不同应用需求。
    应用领域:
    适用于工业控制、家用电器、医疗设备以及其他需要清晰面板指示的场景。

    技术参数


    以下是515系列OptoPipe®的主要技术规格:
    | 参数 | 描述 |

    | 长度范围 | 0.250" 至 1.500" |
    | 透镜类型 | 平面、凸面和平顶三种可选,表面均经过扩散处理 |
    | 安装方式 | 嵌入式或凸出式安装,需对应最小面板厚度:0.063" (1.6 mm) |
    | 安装孔直径 | 0.156" ± 0.002" |
    | LED推荐位置 | PCB上直接安装 |
    | 环境温度范围 | 工作温度:-40°C 至 +100°C |
    | 储存温度范围 | -40°C 至 +100°C |
    | 材料特性 | ROHS合规;UL94-V0认证;氧指数为35%,无卤素 |

    产品特点和优势


    - 多样化设计:提供多种长度和透镜选择,满足不同的设计需求。
    - 优异的光学性能:采用扩散表面处理,确保光线均匀分布且视角宽广。
    - 兼容性强:特别适合Dialight的表面贴装LED,且对多色LED同样友好。
    - 安装简便:采用易于操作的卡扣式固定方式,简化装配流程。
    - 高可靠性:符合严格的UL认证标准,并具有良好的耐热性能。

    应用案例和使用建议


    应用案例:
    某工业控制面板中需要将背面的LED状态指示通过面板显示出来。在此场景下,515系列OptoPipe®光管通过平顶透镜的设计有效增强了面板的可视性,同时凭借嵌入式安装方式保持了整体的美观度。
    使用建议:
    - 根据实际面板厚度选择合适的透镜型号,例如凸面透镜适合更厚的面板。
    - 确保LED与光管之间的距离在合理范围内,避免因光线衰减影响显示效果。
    - 若长时间暴露在高温环境中,请额外注意散热措施,避免过热导致损坏。

    兼容性和支持


    兼容性:
    515系列光管能够与大部分PLCC-2和PLCC-4封装的表面贴装LED配合使用,推荐型号包括Dialight的597-XXXX-207F系列。
    支持和服务:
    Dialight公司提供全面的技术支持和售后服务,客户可通过其官网下载最新版本的产品手册并获取产品生命周期信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光线传输不均匀 | 检查透镜是否清洁或更换为扩散表面型透镜。 |
    | 安装后无法牢固固定 | 确认安装孔直径是否符合要求,并重新安装。 |
    | 产品出现裂痕 | 避免在超出工作温度范围的情况下使用。 |

    总结和推荐


    综上所述,Dialight的515系列OptoPipe® Right Angle Vertical Panel Mount光管以其优良的光学性能、便捷的安装方式以及广泛的适用性,在各类电子设备中表现出色。其设计紧凑、易于维护的特点使其成为众多工业和消费类电子产品的理想选择。
    推荐结论:强烈推荐用于需要高效、可靠LED信号传输的应用场景。如果您正在寻找一款高性能且性价比高的光管解决方案,515系列OptoPipe®无疑是一个明智的选择。
    本文章内容摘录自Dialight官方网站及相关技术文档。

51513610350F参数

参数
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 -
波长 -
长*宽*高 7.37mm(长度)*7.37mm(宽度)
安装方式 面板安装
包装方式 散装

51513610350F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

51513610350F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 51513610350F 51513610350F数据手册

51513610350F封装设计

查看详情并下载
Symbol
Footprint
3D Model
