551-1307-004F

产品分类: 发光二极管
厂牌: DIALIGHT

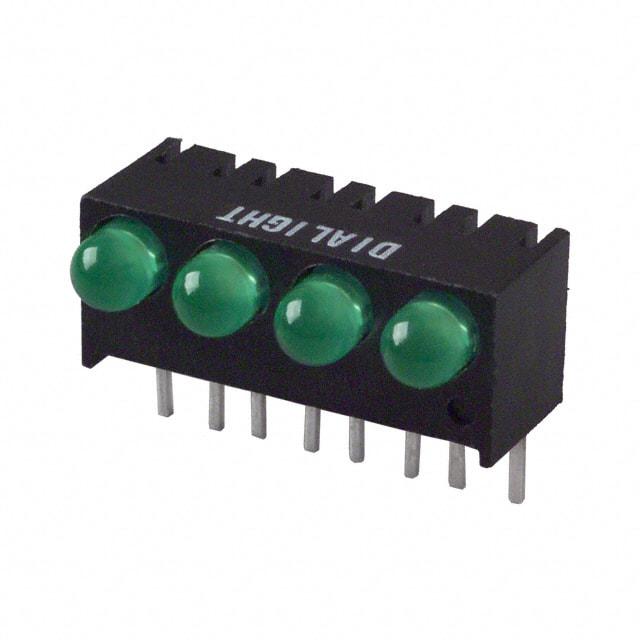

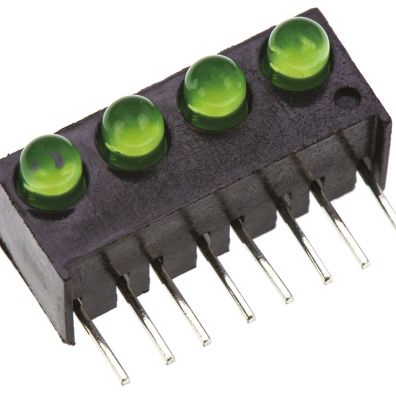

产品描述: Dialight 绿色LED电路板指示灯, 4灯珠, 通孔安装, 8针
供应商型号: N-551-1307-004F
供应商: 云汉优选
标准整包数: 1
DIALIGHT 发光二极管 551-1307-004F

551-1307-004F概述

    概览

    产品简介


    Dialight公司的3mm LED电路板指示灯(型号CBI)是一款设计用于多种应用场景的小型LED指示灯。它们采用高效的LED技术,具备高对比度且UL 94 V-0级防火认证的黑色外壳,适合在各种恶劣环境中使用。该系列包括标准单色和双色LED,每种颜色均有不同的亮度和功率输出选项。

    技术参数


    - 尺寸: 3mm x 5.08mm x 17.27mm
    - 引脚间距: 4.32mm
    - 工作电压范围: 5V
    - 发光波长: 绿色(563nm)、黄色(585nm)、红色(650nm)
    - 发光强度: 绿色:16mcd,黄色:6.3mcd,红色:10mcd
    - 电流: 10mA
    - 视角: 45°至60°
    - 峰值正向电压: 绿色:2.1V,黄色:2.1V,红色:2V
    - 绝对最大额定值: 峰值电流:30mA,工作温度范围:-55°C 至 +100°C

    产品特点和优势


    1. 高效率: 高发光效率和低功耗。
    2. 多功能性: 多种颜色和亮度选择,满足不同应用场景的需求。
    3. 环境适应性强: 黑色外壳具有UL 94 V-0等级,适用于恶劣环境。
    4. 安装简便: 可直接焊接,易于安装。

    应用案例和使用建议


    - 工业控制面板: 需要高可见性的状态指示。
    - 自动化设备: 显示运行状态或警报信号。
    - 消费电子产品: 作为用户界面的一部分,显示设备状态。

    建议在安装时确保电路板上的布线与产品推荐的布局一致,以确保良好的散热效果和信号完整性。

    兼容性和支持


    - 兼容其他设备: 兼容标准SMD工艺,可与其他电子元器件良好配合。
    - 技术支持: 产品制造商提供详细的技术手册和支持服务。

    常见问题与解决方案


    - 问题: LED不亮
    - 解决方案: 检查供电电压是否符合要求,确认焊点是否正确。
    - 问题: LED亮度不够
    - 解决方案: 调整驱动电流或更换为更高亮度的LED型号。

    总结和推荐


    总体而言,Dialight公司的3mm LED电路板指示灯系列以其高效能、多功能性和环境适应性而脱颖而出。特别适合需要精确状态指示的应用场合,例如工业控制面板和自动化设备。其高性价比和广泛的颜色选择使其在市场上具备很强的竞争力。因此,我们强烈推荐这一系列产品。

551-1307-004F参数

参数
透镜形状 圆形,带圆顶
波长 565nm
测试电流 -
显示颜色 绿色
视角 60°
透镜类型 扩散,有色
Vf-正向电压 2.2V
长*宽*高 3.05mm*3.05mm*7.11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

551-1307-004F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

551-1307-004F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 551-1307-004F 551-1307-004F数据手册

551-1307-004F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.4168 ¥ 20.5428
150+ $ 2.0085 ¥ 17.0723
350+ $ 1.8666 ¥ 15.8661
400+ $ 1.632 ¥ 13.872
库存: 311
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1027.14
直接购买
加入购物车
