首页  >  产品百科  >  6563108304F

6563108304F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带圆顶 透明 红色 面板安装
供应商型号: 350-4180-ND
供应商: Digi-Key
标准整包数: 1

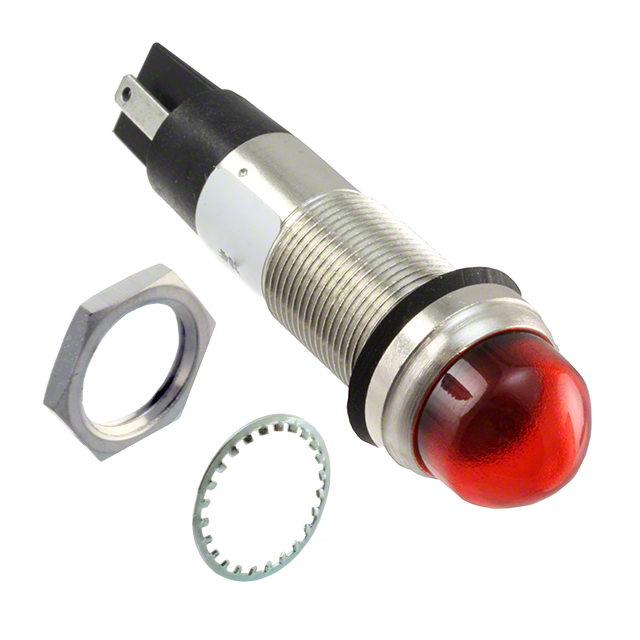

DIALIGHT 发光二极管 6563108304F

6563108304F概述

    高强度LED面板安装指示灯:656系列技术手册解读

    1. 产品简介


    高强度LED面板安装指示灯(656系列)是一种适用于各种工业控制及显示需求的电子元器件。该产品以高强度发光二极管为核心,提供红、绿、黄、蓝、白等多种颜色选择,广泛应用于流控系统、仪器仪表、交通运输、泵站控制、自动售货机等领域。由于其设计坚固耐用,能够在极端环境中正常工作,因此在恶劣环境下也能确保可靠的操作。

    2. 技术参数


    - 安装孔径: 0.500英寸(12.7毫米)
    - 最大面板厚度: 0.450英寸(11.43毫米)
    - 安装扭矩: 5英寸磅
    - 电压选项: 5至125伏直流电(DC)和125、230伏交流电(AC);双色为5、12、24伏直流电(无需电阻)
    - 工作温度: 操作温度范围-30°C到+85°C,储存温度范围-40°C到+100°C
    - 电气连接: 快速连接端子(110 Faston)或6英寸电线引线
    - 外壳材质: 黄铜-镀镍白或黑
    - 透镜材料: 透明聚碳酸酯(UL 94V-0)
    - 电线引线: 18号AWG
    - 锁紧垫圈: 青铜-镀镍白或黑
    - 螺母: 黄铜-镀镍白或黑
    - 认证与等级: UL 508认证(E156890),NEMA 4X,IP66/IP67防水防尘,符合RoHS标准(含6C豁免)

    3. 产品特点和优势


    - 高强度发光:656系列指示灯以其出色的亮度和视觉清晰度著称,能够适应各种光照条件下的显示需求。
    - 宽电压范围:多种电压选项,包括直流和交流电,适应不同电源需求的应用环境。
    - 坚固耐用:采用黄铜材料制成的外壳和镀镍处理,增强抗腐蚀能力,确保长期稳定运行。
    - 环境适应性强:能够在-30°C到+85°C的工作温度范围内可靠操作,适用于严苛的工业环境。
    - 防水防尘等级:满足NEMA 4X、IP66/IP67防护等级要求,适合户外及潮湿场所使用。
    - 多样化选择:提供红、绿、黄、蓝、白等多种颜色,满足不同指示和显示需求。

    4. 应用案例和使用建议


    - 流控系统: 在液体或气体流量控制中,可以利用不同颜色来表示不同的状态,如绿色表示正常流量,红色表示警报。
    - 仪表盘: 可用于各类工业仪表盘上,提供关键指标的实时状态显示。
    - 交通工具: 如铁路、公交车和飞机上的指示灯,用于状态监控和乘客信息提示。
    - 泵站控制: 显示泵站运行状态,例如通过颜色变化告知操作人员是否需要维修。
    - 自动售货机: 可用于显示库存状态、支付成功与否等。
    使用建议:
    - 电源管理:在启动时应注意正确的电压输入,避免过压造成损坏。
    - 定期检查:对于高湿度或盐雾环境,需定期检查接头和连接处,防止因腐蚀而失效。
    - 散热措施:长时间大电流工作下,可采取适当散热措施,以延长使用寿命。

    5. 兼容性和支持


    该系列产品与其他电子元件和控制系统具有良好的兼容性,可根据具体应用场景选择合适的连接方式。厂商提供详尽的技术文档和支持服务,帮助用户进行正确安装和维护。

    6. 常见问题与解决方案


    - 问题: 指示灯不亮
    - 解决方案: 确认电源连接正确,电压符合规格。检查电路是否有断开。
    - 问题: 指示灯亮度不足
    - 解决方案: 检查是否达到指定的工作电压,确认安装位置没有遮挡物影响光线输出。
    - 问题: 颜色异常
    - 解决方案: 检查是否正确选择了指定颜色的产品,排除外部干扰因素(如强光照射)的影响。

    7. 总结和推荐


    综上所述,656系列高强度LED面板安装指示灯凭借其卓越的亮度、宽广的电压范围和高度的环境适应性,在众多应用场景中表现出色。特别是其优异的防水防尘性能和耐用性,使其成为工业控制领域的理想选择。推荐给那些需要高可靠性和长寿命指示装置的客户。

6563108304F参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 透明
Vf-正向电压 -
透镜形状 圆形,带圆顶
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

6563108304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6563108304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6563108304F 6563108304F数据手册

6563108304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
58+ $ 13.1842 ¥ 111.4061
库存: 0
起订量: 58 增量: 1
交货地:
最小起订量为:58
合计: ¥ 0
直接购买
加入购物车
