5595101027F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 650nm 50° 2.1V(Typ) 20mA 圆形,带圆顶 扩散 红色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: 350-3013-ND
供应商: Digi-Key
标准整包数: 1

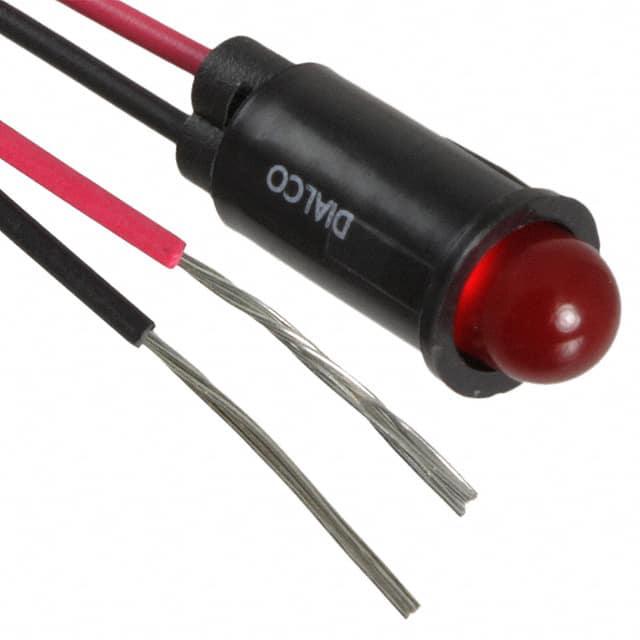

DIALIGHT 发光二极管 5595101027F

5595101027F概述


    产品简介


    Dialight公司的559系列面板安装指示灯(Panel Mount Indicator)是一种具有多种颜色选择的LED指示灯,适用于广泛的工业应用。这款指示灯通过其独特的AlInGaP和InGaN技术提供高亮度显示,并且内置电阻。这些指示灯广泛应用于风扇托盘组件、数据中心基础设施、下一代无线基础设施、电子测试与测量仪器、通信测试设备以及手持设备等领域。

    技术参数


    - 机械信息
    - 安装孔尺寸:0.249 - 0.252英寸(6.32 - 6.40毫米)
    - 最大面板厚度:0.031 - 0.062英寸(0.787 - 1.57毫米)
    - 额定电压选项:1.6 - 2.3伏直流电(需要电流限制电阻)
    - 导线长度:6英寸或14英寸
    - 额定电压:5伏、12伏、24伏直流电(包含电阻)
    - 存储温度范围:-55°C至+100°C(-67°F至+212°F)

    - 电气特性
    - 峰值波长(nm):不同颜色对应不同的峰值波长
    - 典型亮度(mcd):不同颜色对应不同的典型亮度
    - 工作电流(mA):20 mA
    - 正向电压(V DC):不同颜色对应不同的正向电压
    - 视角(度):30°至65°不等
    - 最大直流正向电流(mA):30 mA至50 mA不等

    产品特点和优势


    - 多功能颜色选择:559系列提供了多种颜色选择,如红、绿、黄、橙、蓝和白光,以适应不同的应用需求。
    - 高亮度显示:采用AlInGaP和InGaN技术,确保在各种环境中均能提供高亮度显示。
    - 内置电阻:集成电阻可简化电路设计,降低安装成本。
    - 宽广的工作温度范围:能够承受极端的环境温度,保证在各种条件下的稳定运行。
    - 丰富的终端选项:支持多种终端连接方式,便于灵活布线。

    应用案例和使用建议


    559系列面板安装指示灯广泛应用于数据中心基础设施、电子测试设备以及通信测试设备等领域。例如,在数据中心的风扇托盘组件中,这些指示灯可以用于实时监控设备状态;在通信测试设备中,它们可用于指示信号状态。
    使用建议:
    - 在高湿度或高温环境中使用时,建议额外考虑防护措施。
    - 确保安装孔尺寸和面板厚度符合要求,避免影响安装稳定性。
    - 由于不同的颜色对应不同的电气参数,请根据具体应用需求选择合适的颜色型号。

    兼容性和支持


    559系列面板安装指示灯支持多种终端连接方式,如Molex 50-37-5033、50-57-9202、AMP 3-643814-3等。此外,定制的终端类型和电线类型均可根据客户需求进行调整。Dialight公司提供完善的技术支持和售后服务,帮助客户解决安装及使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 559系列指示灯需要外部电阻吗?
    - A: 不需要,559系列指示灯内部已经集成了电阻。

    - Q: 指示灯在高温环境下能否正常工作?
    - A: 是的,559系列指示灯可在-55°C至+100°C的温度范围内工作。

    - Q: 如何选择正确的颜色型号?
    - A: 选择颜色时,需根据具体应用需求和电气参数选择相应的型号,如所需的亮度、电压和电流。

    总结和推荐


    559系列面板安装指示灯凭借其多样化的颜色选择、高亮度显示、内置电阻、宽广的工作温度范围以及丰富的终端选项,成为了众多应用领域的理想选择。考虑到其卓越的功能特性和适用性,强烈推荐在工业控制、通信设备、测试设备等领域中使用此款指示灯。

5595101027F参数

参数
Vf-正向电压 2.1V(Typ)
透镜形状 圆形,带圆顶
波长 650nm
测试电流 20mA
显示颜色 红色
视角 50°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5595101027F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5595101027F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5595101027F 5595101027F数据手册

5595101027F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5532 ¥ 30.0245
10+ $ 2.4991 ¥ 20.9145
100+ $ 1.9522 ¥ 16.3373
500+ $ 1.7122 ¥ 14.3291
1000+ $ 1.6341 ¥ 13.6755
2000+ $ 1.568 ¥ 13.1222
5000+ $ 1.496 ¥ 12.5196
库存: 825
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.02
