5988181102F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 523nm 140° 3.2V 20mA 带平顶,矩形 透明 无色,绿色 0805 标准安装,贴片安装 2mm*1.25mm*800μm
供应商型号: 5988181102F-ND
供应商: Digi-Key
标准整包数: 1

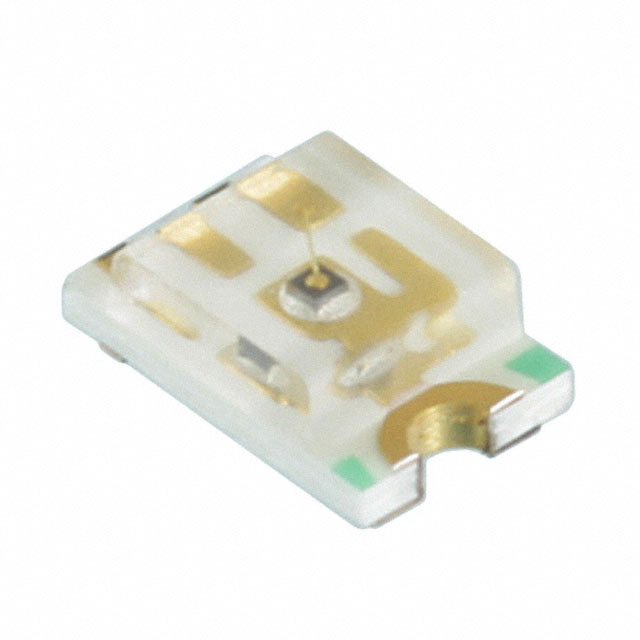

DIALIGHT 发光二极管 5988181102F

5988181102F概述

    Micro LED® SMD LED "598 SERIES" 0805 Package 技术手册

    1. 产品简介


    Micro LED® SMD LED “598系列”是一种单色表面贴装LED,适用于各种高要求的应用场合。它采用0805封装(尺寸:2.0mm x 1.25mm x 0.7mm),具有出色的光强度和宽广的工作温度范围,能够满足多种电气和机械需求。这些LED广泛应用于汽车照明、指示灯、家电设备及工业控制等领域。

    2. 技术参数


    以下是Micro LED® SMD LED "598系列"的技术规格和性能参数:
    - 额定功率耗散:55至87.5 mW
    - 正向电流:25 mA
    - 反向电压:5 V
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 峰值脉冲正向电流:100 mA
    - 静电放电防护:2000 HBM
    具体各型号的详细参数如下:
    - Dialight P/N 598-8110-107F:
    - 额定功率耗散:60 mW
    - 发射颜色:红色 (AlInGaP)
    - 光强度:30至80 mcd
    - 主波长:630至642 nm
    - 正向电压:1.7至2.4 V
    - 视角:140°

    - Dialight P/N 598-8180-107F:
    - 额定功率耗散:87.5 mW
    - 发射颜色:蓝色 (InGaN)
    - 光强度:150至300 mcd
    - 主波长:470至475 nm
    - 正向电压:3至3.5 V
    - 视角:140°

    3. 产品特点和优势


    Micro LED® SMD LED "598系列"具备以下显著特点:
    - 自动贴装兼容性:支持自动化生产线,提高生产效率。
    - RoHS合规性:符合环保标准,无有害物质。
    - 包装规范:采用8毫米带状包装,每条20个,每卷3000个。
    - 符合EIA-481-1标准:确保产品质量和一致性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车内部照明系统,如仪表盘指示灯。
    - 家用电器如冰箱、微波炉上的状态指示灯。
    - 工业控制系统中的信号指示灯。
    使用建议:
    - 在安装前预热到160至180°C,预热时间为120秒。
    - 峰值焊接温度不超过260°C,焊接时间不超过3秒。
    - 参考温度曲线进行焊接操作,以确保最佳效果。

    5. 兼容性和支持


    这些LED可以轻松与其他标准的SMD组件配合使用,适用于常见的PCB设计。Dialight公司提供了详尽的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    - Q: 焊接时温度过高会导致什么问题?
    - A: 过高的焊接温度可能导致LED损坏。建议严格按照指定的焊接参数进行操作。

    - Q: 如何选择合适的LED颜色?
    - A: 依据应用需求选择合适的颜色,如红色用于警告信号,绿色用于指示正常状态等。

    7. 总结和推荐


    总体而言,Micro LED® SMD LED "598系列"凭借其卓越的性能、高可靠性以及广泛的适用性,在市场上具有很强的竞争力。我们强烈推荐该产品用于需要高性能LED的各种应用中。
    本技术手册由Dialight Corporation提供,更多详细信息请访问[Dialight官网](http://www.dialight.com)。

5988181102F参数

参数
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 523nm
测试电流 20mA
显示颜色 无色,绿色
视角 140°
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售

5988181102F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5988181102F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5988181102F 5988181102F数据手册

5988181102F封装设计

查看详情并下载
Symbol
Footprint
3D Model
