51513020900F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带圆顶 透明 压入式,面板安装 22.86mm*2.74mm*2.74mm
供应商型号: 350-3742-ND
供应商: Digi-Key
标准整包数: 1

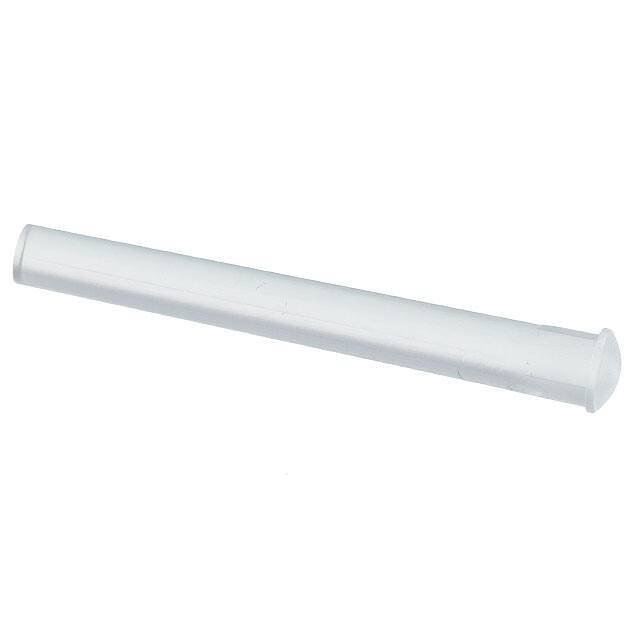

DIALIGHT 发光二极管 51513020900F

51513020900F概述


    产品简介


    Dialight Optopipe® 面板安装光导管 是一种专为指示灯设计的高精度光学元件。这种光导管可以将LED的光源通过面板传递到外部,广泛应用于需要高可见度指示的应用场合,如电子设备、工业控制面板等。产品支持单色和多色LED,并具有不同的长度和镜头形状选择,以适应各种安装需求。

    技术参数


    - 长度范围:0.125英寸至1.200英寸(3.20毫米至30.48毫米)
    - 镜头样式:平板、凸透镜、半球形透镜三种,适用于不同视角的需求
    - 安装方式:压入式安装,适用于直径为0.115英寸(+0.003/-0.002)的面板安装孔
    - 最小面板厚度:0.030英寸
    - 材料:ROHS合规的UL94-V0级透明聚碳酸酯,氧指数35%
    - 电源要求:低电压,最小功率消耗

    产品特点和优势


    - 多样化的长度选择:产品提供多种长度规格,满足不同应用需求。
    - 独特的镜头设计:提供平板、凸透镜和半球形透镜,可优化不同角度下的视场效果。
    - 适用于多种LED:既可用于单色LED也可用于多色LED,灵活性强。
    - 安全环保:材料符合ROHS标准,保证无毒无害。
    - 高效节能:低电压和最小功耗设计,有效节省能源。

    应用案例和使用建议


    - 应用案例:广泛应用于需要高可视性的电子设备,例如监控系统、医疗器械、汽车仪表盘等。
    - 使用建议:
    - 在安装时要确保面板厚度至少为0.030英寸,以保证安装稳定性。
    - 根据所需视场角选择合适的镜头类型(平板、凸透镜或半球形透镜)。
    - 确保LED光源质量良好,以获得最佳指示效果。

    兼容性和支持


    - 兼容性:本产品特别设计用于与Dialight品牌的表面贴装LED配套使用,兼容型号包括PLCC-2和PLCC-4。
    - 支持:用户可以通过官方网站获取最新的技术文档和详细说明,确保正确的安装和维护。

    常见问题与解决方案


    - 问题1:安装过程中发现LED指示不明显。
    - 解决办法:检查LED安装是否正确,确保LED与光导管之间的连接没有问题。
    - 问题2:安装后发现光照不均匀。
    - 解决办法:更换不同类型的镜头(平板、凸透镜或半球形透镜),找到最适合当前应用的视角。
    - 问题3:无法顺利压入安装。
    - 解决办法:检查面板孔径是否符合要求(0.115英寸±公差),如有必要,调整孔径尺寸。

    总结和推荐


    Dialight Optopipe® 面板安装光导管是一款高性能、高可靠性的光学元件,以其多样化的设计、可靠的制造工艺和优秀的光学性能,在众多应用领域中表现出色。其优异的兼容性和丰富的配置选项使其成为许多高端电子设备的理想选择。总体而言,我们强烈推荐这款产品用于任何需要高可视度指示的应用场合。

51513020900F参数

参数
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 22.86mm*2.74mm*2.74mm
安装方式 压入式,面板安装
零件状态 在售
包装方式 散装

51513020900F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

51513020900F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 51513020900F 51513020900F数据手册

51513020900F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 0.8662 ¥ 7.3191
100+ $ 0.5758 ¥ 4.7723
500+ $ 0.4742 ¥ 3.9297
1000+ $ 0.443 ¥ 3.6712
2000+ $ 0.4174 ¥ 3.4592
5000+ $ 0.3905 ¥ 3.2364
10000+ $ 0.3744 ¥ 3.1028
25000+ $ 0.3574 ¥ 2.9621
库存: 2481
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.53
