558-0301-007F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 585nm 60° 2.1V 圆形,带圆顶 扩散 黄色 卡入式安装,导线安装,按扣安装,面板安装 3mm*3mm*3mm
供应商型号: N-558-0301-007F
供应商: 云汉优选
标准整包数: 1

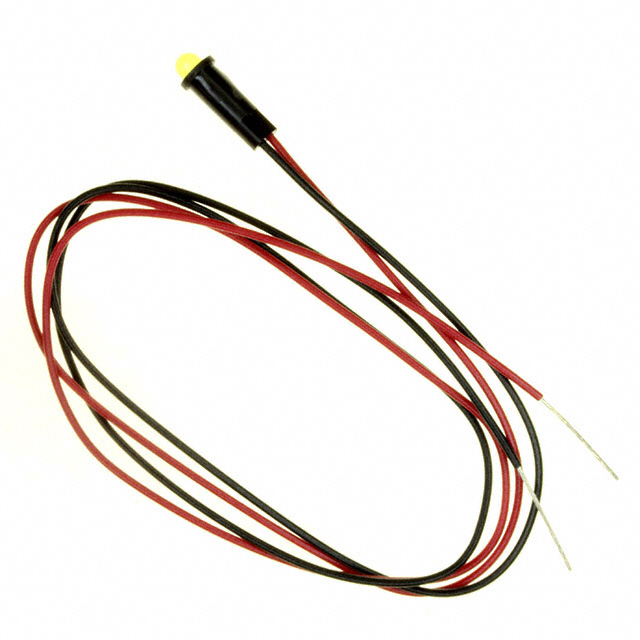

DIALIGHT 发光二极管 558-0301-007F

558-0301-007F概述


    产品简介


    Dialight的558系列LED面板安装指示灯采用高亮度AlInGaP和InGaN技术制造,提供多种LED选项,包括单色LED和双色LED,适合各种应用场合。这些指示灯主要用于服务器、存储系统、网络设备、无线基础设施及测试仪器等场合,是数据中心和通信领域的理想选择。

    技术参数


    - 尺寸规格:
    - 直径:0.190英寸(4.83毫米)
    - 高度:0.275英寸(6.985毫米)起
    - 最小厚度:0.040英寸(1.01毫米)
    - 中心孔直径:0.156英寸(3.96毫米)
    - 电气特性:
    - 工作电压范围:1.8至3.3VDC(典型),5VDC(典型,包含电阻)
    - 工作温度范围:-40°C至+85°C(某些型号可达-55°C至+100°C)
    - 峰值波长:不同颜色LED的峰值波长不同
    - 典型光强度:2.4至520 mcd(不同颜色及型号有所不同)
    - 电气连接:
    - 直接终端引线,适用于接线
    - 26 AWG导线长度可选(6英寸或14英寸)
    - 存储温度:
    - -55°C 至 +100°C(-67°F 至 +212°F)

    产品特点和优势


    - 高亮度和色彩多样性:提供红、绿、黄、橙、蓝和白等多种颜色,适应各种应用需求。
    - 内置电阻:5VDC型号通常包含内置电阻,简化电路设计。
    - 温度适应性强:能承受较宽的工作和存储温度范围,适用于严苛环境。
    - 高可靠性:符合RoHS标准,环保且可靠。

    应用案例和使用建议


    - 数据中心基础设施:在服务器和存储系统中,这种LED指示灯能够提供清晰的视觉指示,帮助运维人员快速识别系统状态。
    - 通讯设备:用于网络设备(如交换机和路由器)的面板指示灯,确保良好的可视化监控。
    - 无线基础设施:在基站和接入点等设备中,LED指示灯能够有效地显示系统状态,提高工作效率。
    使用建议:
    - 确保正确安装LED指示灯,避免因过度拧紧而导致损坏。
    - 在安装过程中考虑散热因素,确保LED在正常工作温度范围内运行。

    兼容性和支持


    - 机械信息:
    - 安装孔尺寸:0.155至0.158英寸(3.94至4.01毫米)
    - 最大面板厚度:0.031至0.062英寸(0.787至1.57毫米)
    - 连接器:
    - 可选配Samtec IPD1-05-S-K等连接器
    - 技术支持:
    - 请联系Dialight获取更多详细的技术支持和售后服务信息。

    常见问题与解决方案


    - Q: 如何正确选择适合的LED指示灯型号?
    - A: 根据您的应用需求选择相应颜色、光强度及工作温度范围的型号。例如,如果您需要高亮度的红色LED,则可以选择0102型号。
    - Q: 如何确保LED指示灯的工作稳定性?
    - A: 确保LED安装时不要过度拧紧,保持合适的散热措施,同时在电路设计中考虑适当的电压和电流限制。

    总结和推荐


    Dialight的558系列LED面板安装指示灯凭借其高亮度、多样化的颜色选择、宽广的工作温度范围以及坚固耐用的设计,在数据中心、通信设备及无线基础设施等众多领域具有广泛的适用性和高可靠性。我们强烈推荐此系列产品给需要高质量LED指示灯的用户。

558-0301-007F参数

参数
显示颜色 黄色
视角 60°
透镜类型 扩散
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 -
长*宽*高 3mm*3mm*3mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

558-0301-007F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

558-0301-007F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 558-0301-007F 558-0301-007F数据手册

558-0301-007F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0812 ¥ 9.1902
350+ $ 0.9064 ¥ 7.7044
650+ $ 0.8874 ¥ 7.5429
700+ $ 0.8568 ¥ 7.2828
库存: 1127
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1378.53
