51513510625F

产品分类: 发光二极管
厂牌: DIALIGHT

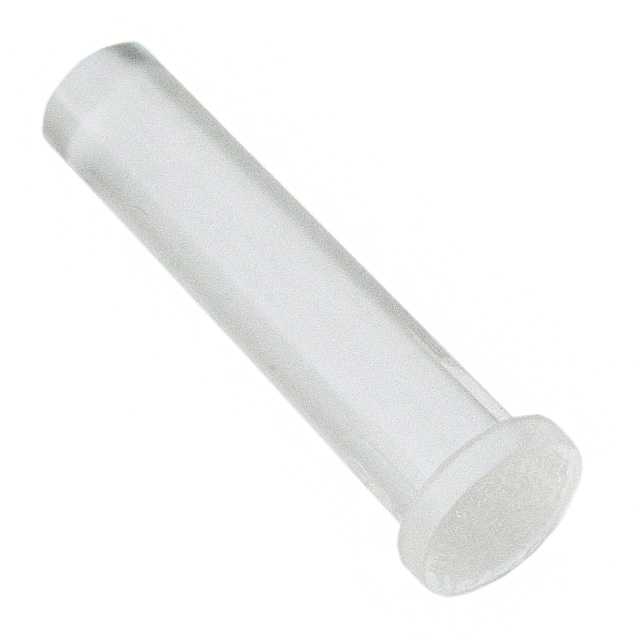

产品描述: 圆形,带平顶 透明 压入式,面板安装 5mm(长度)*15.88mm(宽度)
供应商型号: 350-4276-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 51513510625F

51513510625F概述

    Dialight Optopipe® 面板安装导光管技术手册

    产品简介


    Dialight Optopipe®是一款专为面板指示设计的高效率导光管,特别适用于需要将PCB上的LED指示灯投射到前面板的应用场景。Optopipe®提供三种镜头样式:平面、凸面和穹顶式,可满足不同的视角需求。这款导光管由符合ROHS标准且UL94-V0认证的水清聚碳酸酯材料制成,具有出色的光学性能和耐用性。其独特的设计使得它能够有效传输表面贴装LED发出的光,而不产生额外热量,从而降低功耗。

    技术参数


    - 型号及长度:
    - 平面:515-1351-XXXXF,长度范围0.125英寸至1.500英寸(3.20mm至38.10mm)
    - 凸面:515-1352-XXXXF,长度范围0.125英寸至1.500英寸(3.20mm至38.10mm)
    - 穹顶式:515-1353-XXXXF,长度范围0.125英寸至1.500英寸(3.20mm至38.10mm)
    - 安装孔尺寸:0.156英寸±0.002英寸(3.96mm±0.051mm)
    - 最小面板厚度:0.040英寸(1mm)
    - 操作温度:-30°C至+100°C
    - 储存温度:-30°C至+100°C

    产品特点和优势


    - 多样化选择:Optopipe®提供三种不同的镜头样式,用户可以根据具体需求选择最适合的型号。
    - 定制化服务:可根据客户要求定制特定长度的导光管。
    - 高效光传输:采用先进的光电发射技术,确保光能的高效传输,减少光损耗。
    - 低功耗:相比传统方式,Optopipe®大幅降低了因辐射热源导致的能量损失。
    - 材料特性:选用符合ROHS标准的UL94-V0认证水清聚碳酸酯材料,确保长期使用稳定可靠。

    应用案例和使用建议


    - 应用案例:Optopipe®广泛应用于工业控制面板、家电、汽车仪表盘等领域,用于指示系统状态或故障警报。
    - 使用建议:为了获得最佳效果,在安装时应确保面板上的LED与导光管位置对齐,避免因偏移导致光泄露。同时,定期检查并清理导光管表面,以保持最佳的光学性能。

    兼容性和支持


    - 兼容性:Optopipe®设计用于与Dialight系列表面贴装LED(如PLCC-2和PLCC-4)配合使用。详细的LED选项指南可以在Dialight官网获取。
    - 支持:用户可通过Dialight官方网站获取最新的产品信息和技术支持,包括安装指南和常见问题解答。

    常见问题与解决方案


    - 问题:安装过程中导光管与面板固定不稳。
    - 解决方法:确认面板孔径尺寸正确,并使用适当的工具进行安装。
    - 问题:光亮度不足。
    - 解决方法:检查LED是否正常工作,并调整LED与导光管之间的距离。
    - 问题:导光管表面出现污渍影响透光。
    - 解决方法:使用无水酒精清洁导光管表面,以恢复透明度。

    总结和推荐


    Dialight Optopipe®以其多样的镜头选择、高效的光传输能力和良好的适应性,在各类面板指示应用中表现优异。无论是工业控制还是消费电子产品,它都能提供可靠的光指示解决方案。对于需要高效、低成本指示方案的用户,强烈推荐使用Dialight Optopipe®。
    通过以上全面的技术手册内容解析,可以清晰地了解Dialight Optopipe®的设计原理、技术参数及其在各种应用中的优势。希望这篇技术文章能够帮助您更好地理解和选择这款卓越的产品。

51513510625F参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 透明
长*宽*高 5mm(长度)*15.88mm(宽度)
安装方式 压入式,面板安装
零件状态 在售
包装方式 散装,袋装

51513510625F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

51513510625F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 51513510625F 51513510625F数据手册

51513510625F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 0.8759 ¥ 7.4012
100+ $ 0.5828 ¥ 4.8301
500+ $ 0.4803 ¥ 3.9803
1000+ $ 0.4488 ¥ 3.7192
2000+ $ 0.423 ¥ 3.5053
5000+ $ 0.3958 ¥ 3.2804
10000+ $ 0.3795 ¥ 3.1454
25000+ $ 0.3624 ¥ 3.0035
库存: 1756
