5988940302F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 470nm(蓝色),525nm(绿色),590nm(黄色) 140° 3.2V(蓝色),3.2V(绿色),2.2V(黄色) 20mA Blue,20mA Green,20mA Yellow 带平顶,矩形 透明 无色,绿色,蓝色,黄色 1210 贴片安装 3.2mm*2.7mm*1mm
供应商型号: 5988940302F-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 5988940302F

5988940302F概述


    产品简介

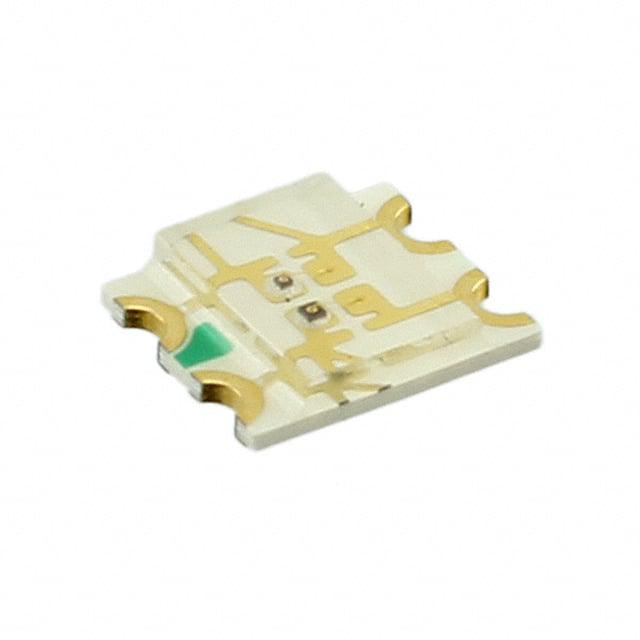

    Dialight Micro LED® SMD LED 598系列三色LED
    Dialight Micro LED® SMD LED 598系列是一款采用1210封装(3.2mm x 2.7mm x 0.7mm)的表面贴装三色LED,适用于各种需要高亮度、宽视角和良好兼容性的应用场合。这款LED提供了红、绿、蓝等多种颜色选项,支持自动贴装设备,符合RoHS标准,且包装于8mm带状、7英寸卷盘和每条20个,满足EIA-481-1包装标准。

    技术参数


    | 参数 | 红色 | 绿色 | 蓝色 |
    ||
    | 发射光强度(最小值/典型值/最大值) | 40/60/80 mcd | 90/120/220 mcd | 60/90/140 mcd |
    | 主波长(最小值/典型值/最大值) | 630/635/645 nm | 520/525/530 nm | 465/470/475 nm |
    | 正向电压(最小值/典型值/最大值) | 1.9/2/2.2 V | 2.8/3.2/3.5 V | 2.8/3.2/3.5 V |
    | 视角(度) | 140 | 140 | 140 |

    产品特点和优势


    1. 兼容性好:可与自动贴装设备兼容,简化生产流程。
    2. 环保合规:符合RoHS标准,无有害物质。
    3. 多颜色选择:提供红、橙、黄、绿、蓝等多种颜色选项,满足不同应用需求。
    4. 高可靠性:适用于-40°C到+100°C的工作温度范围,具有良好的温度适应能力。
    5. 优良的光学特性:宽视角(140°),确保高亮度和均匀的颜色分布。

    应用案例和使用建议


    应用案例:
    - 汽车照明:如尾灯、刹车灯、转向灯等,这些应用场景需要高可靠性和良好的视觉效果。
    - 家电指示灯:洗衣机、冰箱等家电设备上的状态指示灯,要求低功耗和高可见性。
    - 消费电子:手机、平板电脑等设备上的状态指示灯或背光灯,需小巧且寿命长。
    使用建议:
    1. 热管理:在高电流驱动下使用时,需注意散热设计,以避免过热损坏。
    2. 电路布局:根据具体应用要求,合理安排PCB布局,尽量减少信号干扰。
    3. 编程控制:使用PWM(脉冲宽度调制)技术来实现LED的亮度调节,确保色温稳定。

    兼容性和支持


    1. 兼容性:该产品与大多数自动贴装设备兼容,适合批量生产和自动化生产流程。
    2. 支持:Dialight公司提供详尽的技术支持,包括安装指南、使用说明、常见问题解答等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查正向电流是否达到推荐值;调整电源电压。 |
    | LED出现闪烁现象 | 确保焊点质量良好,避免虚焊;检查是否有干扰信号。 |
    | 工作温度超出范围 | 优化散热设计,使用散热片或风扇;调整工作环境。 |

    总结和推荐


    综合评估:
    Dialight Micro LED® SMD LED 598系列三色LED具备出色的性能和广泛的应用范围,非常适合需要高可靠性、良好兼容性和多样颜色选择的应用场合。通过细致的热管理和电路布局优化,可以充分发挥其性能优势。
    推荐使用:
    对于追求高性能、高可靠性和多样化色彩选择的应用,Dialight Micro LED® SMD LED 598系列三色LED是理想的选择。无论是汽车照明、家电指示还是消费电子产品,这款LED都能表现出色,值得推荐。

5988940302F参数

参数
Vf-正向电压 3.2V(蓝色),3.2V(绿色),2.2V(黄色)
透镜形状 带平顶,矩形
波长 470nm(蓝色),525nm(绿色),590nm(黄色)
测试电流 20mA Blue,20mA Green,20mA Yellow
显示颜色 无色,绿色,蓝色,黄色
视角 140°
透镜类型 透明
长*宽*高 3.2mm*2.7mm*1mm
通用封装 1210
安装方式 贴片安装
零件状态 在售

5988940302F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5988940302F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5988940302F 5988940302F数据手册

5988940302F封装设计

查看详情并下载
Symbol
Footprint
3D Model
