5523544F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 565nm,583nm 65° 2.1V 圆形,带圆顶 无色扩散 绿色,黄色 通孔安装 4.86mm(长度)*4.86mm(宽度)
供应商型号: 350-1840-ND
供应商: Digi-Key
标准整包数: 1

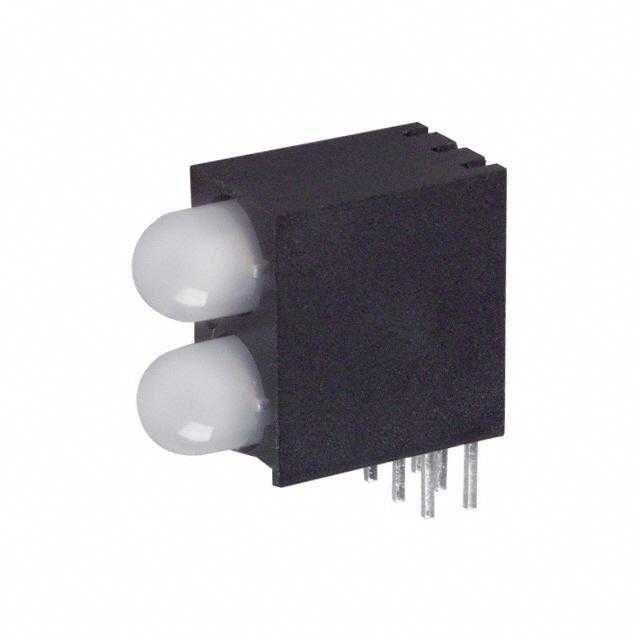

DIALIGHT 发光二极管 5523544F

5523544F概述


    产品简介


    Dialight Corporation 的 5mm LED CBI® 系列电路板指示灯,型号为 552-35xx,是一款集多功能于一体的高性能电子元器件。这款LED指示灯采用3引脚设计,具备双色和双亮度特性,能够提供红色/绿色和黄色/绿色两种颜色组合。它的主要功能是用于电路板上的状态指示,支持在各种工业和消费电子设备中作为指示灯使用。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 5mm |
    | 颜色组合 | 红色/绿色、黄色/绿色 |
    | 引脚数量 | 3 |
    | 峰值电流 (mA) | 90 |
    | 功率耗散 (mW) | 135 |
    | 工作温度范围 | -20°C 到 +85°C |
    | 存储温度范围 | -55°C 到 +100°C |
    | 最大焊接温度 | 260°C, 5秒内, 距离外壳1.6mm |
    视觉数据
    | 波长 (nm) | 峰值亮度 (mcd) | 正向电压 (V) | 电流 (mA) | 视角 (2Θ½) |

    | 635/565 | 5/8 | 2.1/2.3 | 10 | 65° |
    | 583/565 | 5/8 | 2.1/2.1 | 10 | 65° |

    产品特点和优势


    1. 简化设计:通过共阴极设计简化电路板设计。
    2. 多用途:通过多个CBIs可形成水平LED阵列,间距为7.62mm (0.300英寸)。
    3. 高对比度:UL 94 V-0认证的黑色外壳提高了可视性。
    4. 易清洁:支撑架便于PCB清理。
    5. 安全:满足IEC 825-1和EN-60825-1标准,适用于直接观看。

    应用案例和使用建议


    应用案例
    这种LED指示灯广泛应用于工业控制面板、电信设备、医疗器械等领域,可用作电源状态指示、故障指示或系统运行状态的可视化反馈。
    使用建议
    1. 设计注意事项:确保电路设计中考虑到最大电流和电压限制,以避免损坏LED。
    2. 散热管理:由于功率耗散较高,需要适当散热措施以防止过热。

    兼容性和支持


    这款产品与其他标准3引脚电子元件具有良好的兼容性。Dialight公司提供详尽的技术支持文档,帮助用户在安装和使用过程中获得最佳效果。此外,产品符合国际标准,适用于广泛的电子产品平台。

    常见问题与解决方案


    1. 问题:灯具不亮
    - 解决方案:检查电源电压是否符合要求,确认接线正确。
    2. 问题:亮度不够
    - 解决方案:确认电流设置是否正确,必要时增加驱动电流。
    3. 问题:温度过高
    - 解决方案:增加散热措施,例如增加散热片或改进散热路径。

    总结和推荐


    总的来说,Dialight的5mm LED CBI®电路板指示灯凭借其高性能、多功能和高可靠性,成为各种应用的理想选择。它的设计考虑周全,既简化了电路板设计又增强了功能性。强烈推荐用于对指示灯性能有高要求的应用场合。

5523544F参数

参数
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 565nm,583nm
测试电流 -
显示颜色 绿色,黄色
视角 65°
透镜类型 无色扩散
长*宽*高 4.86mm(长度)*4.86mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5523544F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5523544F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5523544F 5523544F数据手册

5523544F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5776 ¥ 29.6494
50+ $ 2.5291 ¥ 20.9597
100+ $ 2.1204 ¥ 17.5724
库存: 322
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.64
