6563306303F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 28V 圆形,带圆顶 透明 黄色 导线安装,面板安装
供应商型号: 350-3928-ND
供应商: Digi-Key
标准整包数: 1

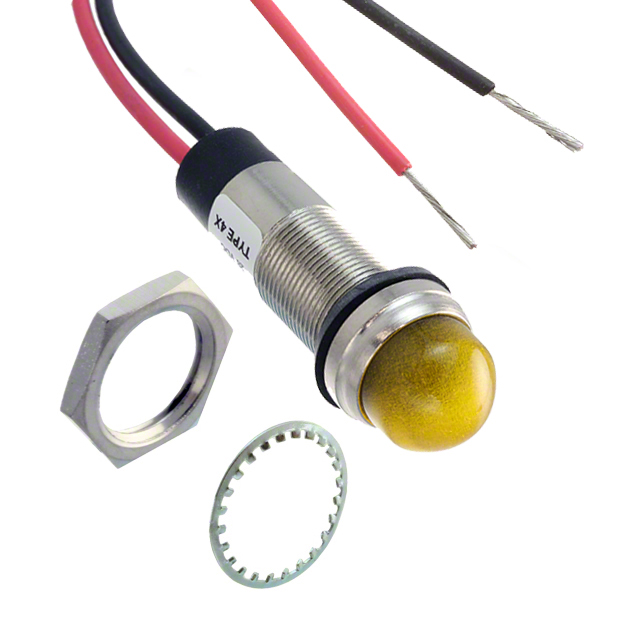

DIALIGHT 发光二极管 6563306303F

6563306303F概述

    # 高强度LED面板安装指示灯(656系列)产品技术手册

    产品简介


    高强度LED面板安装指示灯(656系列)是一种广泛应用于各种工业控制系统的电子元器件。它们能够提供高亮度、长寿命和可靠的视觉反馈,适用于多种环境条件下的应用。此系列产品主要设计用于流体控制系统、仪表板、工业控制器、交通运输系统(如铁路、公交、航空)以及泵面板和自动售货/游戏机等场景。

    技术参数


    物理特性
    - 安装孔尺寸:0.500英寸(12.7毫米)
    - 最大面板厚度:0.450英寸(11.43毫米)
    - 安装扭矩:5英寸磅
    - 电气连接方式:110 Faston快连终端或6英寸线束引脚
    电气特性
    - 工作电压范围:直流5至125伏特,交流125/230伏特
    - 双色LED型号(红绿、黄绿):5、12、24伏特直流
    - 连接终端无需附加电阻
    工作环境
    - 操作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)
    - 存储温度范围:-40°C 至 +100°C(-40°F 至 +212°F)
    材料与认证
    - 外壳材质:黄铜,表面可选白色或黑色镀镍
    - 透镜材料:透明聚碳酸酯(UL 94V-0)
    - 线材直径:18 AWG
    - 认证:UL 508(E156890),符合NEMA 4X、IP66/IP67标准,RoHS合规(含6C豁免)

    产品特点和优势


    1. 高亮度:具有出色的发光强度和色彩选择,能够在各种环境下提供清晰的视觉反馈。
    2. 长寿命:采用LED技术,相较于传统指示灯寿命显著延长。
    3. 广泛的应用:适用于从室内到室外的多种环境,支持广泛的电压输入。
    4. 坚固耐用:外壳选用金属材料并经过表面处理,提高耐腐蚀和抗磨损能力。

    应用案例和使用建议


    应用案例
    1. 工业控制:在机械制造生产线中用作机器状态指示灯。
    2. 交通工具:用于公交、飞机驾驶舱中的指示系统。
    3. 自动售货机:在自动售货机上显示商品库存状态。
    使用建议
    - 在选择LED颜色时,确保符合特定应用的颜色要求。
    - 根据实际需求选择不同电压的版本,以保证系统的稳定性。
    - 考虑安装环境的温湿度条件,确保符合产品的操作温度范围。

    兼容性和支持


    - 此系列产品支持多种电气连接方式,方便用户根据需求进行选择。
    - 供货商提供详细的技术文档和支持服务,便于客户进行安装和维护。

    常见问题与解决方案


    1. 问题:LED不亮
    - 解决方法:检查连接线路是否正确,确认供电电压是否在允许范围内。

    2. 问题:长时间使用后亮度下降
    - 解决方法:检查工作环境的温度,确保其处于产品规定的操作温度范围内;考虑更换其他环境友好的替代产品。

    总结和推荐


    总体而言,656系列高强度LED面板安装指示灯在性能、耐用性和适用性方面表现出色,尤其适用于需要高度可靠和可视化的各种工业应用场景。推荐给需要稳定指示信号的用户和制造商。通过提供广泛的电压选项和优良的环境适应性,这些指示灯无疑将成为用户的选择之一。

6563306303F参数

参数
透镜类型 透明
Vf-正向电压 28V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 -
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

6563306303F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6563306303F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 6563306303F 6563306303F数据手册

6563306303F封装设计

查看详情并下载
Symbol
Footprint
3D Model
