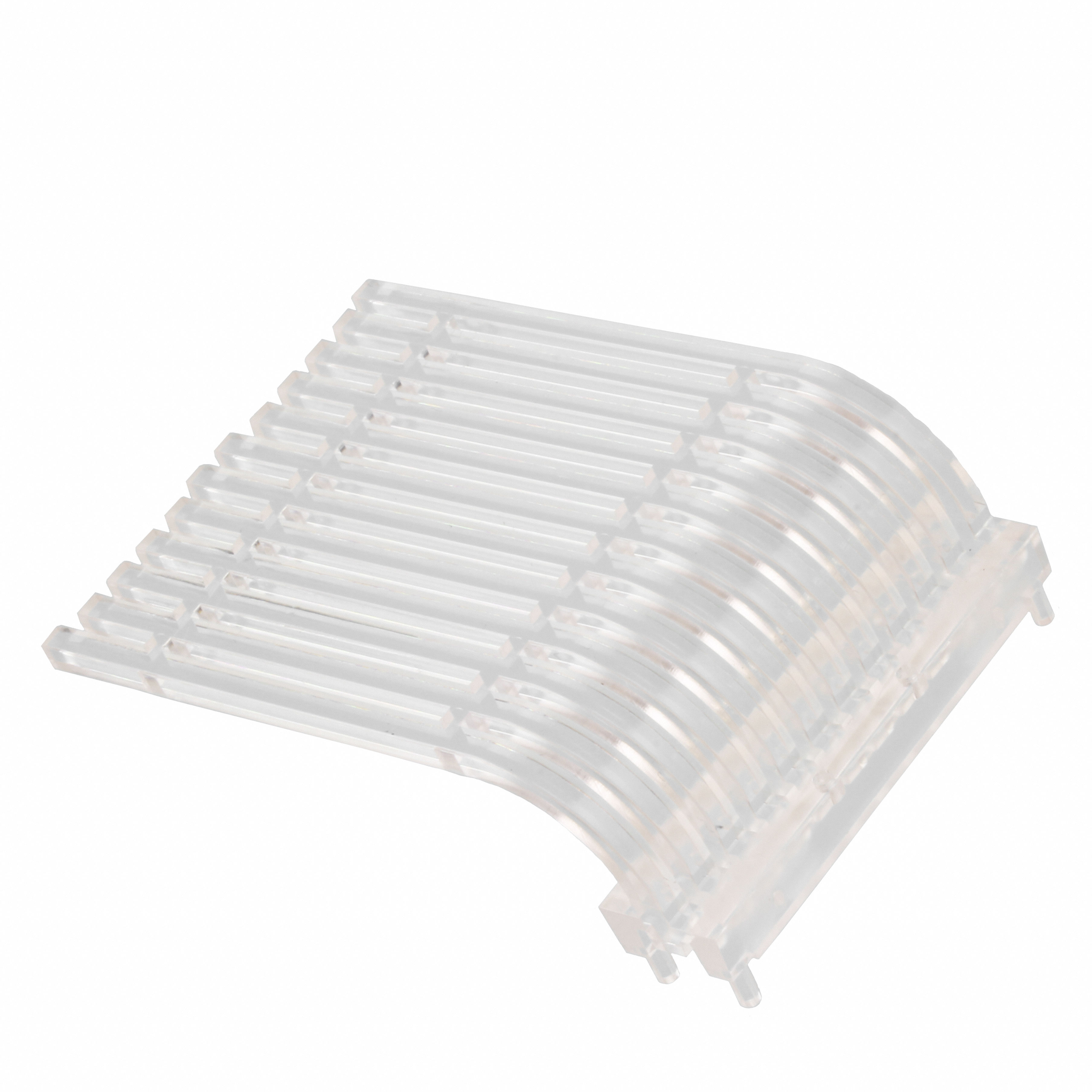

5151045F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 带平顶,方形 透明 压入式,板安装 61.98mm*43.94mm*2.54mm
供应商型号: 350-3467-ND
供应商: Digi-Key
标准整包数: 1
DIALIGHT 发光二极管 5151045F

5151045F概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:OptoPipe™ Optical Light Pipe, 12 Array 515-1045
    产品类型:光学导光管
    主要功能:通过高透明度聚碳酸酯材料传输LED指示灯的光线,确保信号清晰可见。
    应用领域:广泛应用于工业控制面板、医疗设备、通信设备等领域,用于提高设备操作的可视化程度。

    2. 技术参数


    | 参数 | 规格(mm [英寸]) |

    | 外形尺寸 | 40.64 ±0.08 [1.60 ±0.003] |
    | 光学窗口直径 | Ø 1.93 [0.076] ±0.002 |
    | 长度 | 4.49 [0.177] TYP |
    | 内部元件高度 | 1.50 [0.059] TYP |
    | 安装孔间距 | 2.59 [0.102] TYP |
    | 固定孔直径 | 1.09 [0.043] TYP |
    | 固定孔数量 | 11 PLCS |
    | LED引脚间距 | 3.76 [0.148] TYP |
    | 元件长度 | 43.94 [1.73] |
    | 外壳长度 | 20.06 [0.790] |
    | 光学元件直径 | 10.41 [0.410] |
    | 管道直径 | 5.59 [0.220] |
    | 壳体高度 | 3.18 [0.125] |

    3. 产品特点和优势


    - 高透光性:采用UL94V-0级水清聚碳酸酯材料,具有高透光率和优异的抗紫外线性能。
    - 安全可靠:满足UL94V-0防火标准,具备静电放电保护功能,可防止电路损坏。
    - 简化安装:通过压合固定,有效减少插入成本,提高生产效率。
    - 持久耐用:适用于广泛的温度范围(–30°C至+100°C),保证长期稳定运行。

    4. 应用案例和使用建议


    应用案例:OptoPipe™ Optical Light Pipe常用于工业控制面板和通信设备的指示灯系统。例如,在一个工厂自动化控制系统中,它被用来显示机器状态和报警信号。
    使用建议:为了获得最佳性能,推荐使用Dialight公司的597系列SMT LED作为光源。此外,根据手册中的“推荐焊盘/孔布局”,可以进一步提高焊接质量和机械稳定性。

    5. 兼容性和支持


    - 兼容性:OptoPipe™可以与Dialight的多种SMT LED型号兼容,包括597-3xx1-2xx、597-77x1-2xx、597-3xx1-5xx和597-77x1-5xx。这些LED在不同波长下表现出色,确保最优的光线输出。
    - 支持:Dialight公司提供全面的技术支持和定制化解决方案,以满足不同客户的需求。

    6. 常见问题与解决方案


    - 问题:安装时,OptoPipe™容易发生错位。
    解决方案:使用推荐的焊盘/孔布局进行安装,确保每个压合点对准正确位置。
    - 问题:在高温环境下,OptoPipe™出现光线衰减。
    解决方案:选择适合高温度工作的LED型号,并在设计时考虑适当的散热措施。

    7. 总结和推荐


    综合评估:OptoPipe™ Optical Light Pipe以其卓越的透光性、可靠的性能和简便的安装方式,在众多应用中表现出色。它不仅提供了稳定的信号传输,还具有优异的安全性能和良好的兼容性,非常适合作为高端应用的指示灯解决方案。
    推荐使用:鉴于其显著的优势和广泛的应用范围,强烈推荐使用OptoPipe™ Optical Light Pipe。无论是在工业控制还是医疗设备领域,这款产品都能提供出色的用户体验。

5151045F参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 带平顶,方形
波长 -
测试电流 -
显示颜色 透明
长*宽*高 61.98mm*43.94mm*2.54mm
安装方式 压入式,板安装
零件状态 在售
包装方式 盒装,散装
