515-1353-0500F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 圆形,带圆顶 透明 压入式,面板安装 5mm(长度)*12.7mm(宽度)
供应商型号: 10B-3106699-4
供应商: 国内现货
标准整包数: 1
DIALIGHT 发光二极管 515-1353-0500F

515-1353-0500F概述


    产品简介

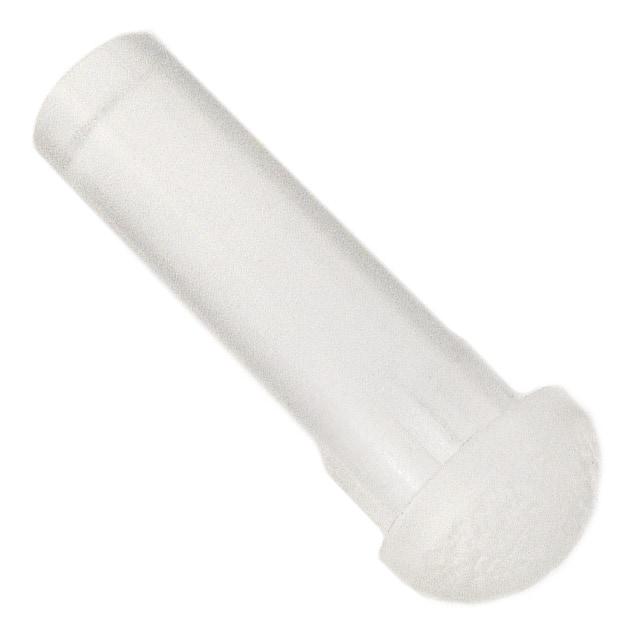

    Optopipe® 是由Dialight公司生产的5mm直径输出的导光管系列产品。这类电子元器件主要用于将表面贴装LED(SMD LED)发出的光导向至面板,适用于需要指示灯的应用场合。Optopipe® 支持三种不同类型的镜头:平直(Flat)、凸面(Convex)和圆顶(Domed),以满足不同的观看角度需求。该产品设计用于单色及多色LED,提供了一种经济有效的解决方案来实现面板指示功能。

    技术参数


    - 镜头形状:平直(Flat)、凸面(Convex)、圆顶(Domed)
    - 尺寸:直径5mm
    - 观看长度范围:0.125英寸到1.500英寸(3.20mm到38.10mm)
    - 镜头表面处理:抛光表面,SPI A1等级
    - 安装孔尺寸:0.156英寸(3.96mm),公差±0.002英寸(0.051mm)
    - 最小安装厚度:0.040英寸(1mm)
    - 工作温度:-30°C 至 +100°C
    - 存储温度:-30°C 至 +100°C
    - 材料:ROHS合规的UL94-V0级水清聚碳酸酯,氧指数为35%

    产品特点和优势


    1. 多种选择:提供了平直、凸面和圆顶三种镜头选择,适合各种观看角度需求。
    2. 灵活定制:可以提供不同长度的产品,长度范围广,且可根据客户需求定制。
    3. 高效节能:采用表面贴装LED,光是由光子发射产生,而非作为热量辐射的副产物,低电压、低功耗。
    4. 高精度制造:采用精密模具成型,确保一致性和耐用性。
    5. 材料安全:使用符合ROHS标准的材料,对人体和环境友好。
    6. 应用广泛:设计用于表面贴装LED,与Dialight公司的PLCC-2和PLCC-4 LED兼容。

    应用案例和使用建议


    Optopipe® 主要应用于包含平行于前面板的PCB的产品中,需要面板指示的地方。例如,用于家用电器、工业控制面板、汽车仪表板等。安装方式非常简单,通过压合的方式固定到面板上。为了更好地利用这一产品,建议根据实际应用选择合适的镜头类型和长度,以确保最佳的指示效果。

    兼容性和支持


    Optopipe® 与Dialight公司的PLCC-2和PLCC-4型表面贴装LED完全兼容,适用于单色和多色LED。制造商提供全方位的支持,包括产品技术咨询和售后服务。用户可以在制造商的网站上找到详细的安装指南和技术文档,以便于正确安装和使用该产品。

    常见问题与解决方案


    1. Q: 安装时发现Optopipe® 固定不稳怎么办?
    - A: 确保安装孔尺寸正确且没有变形,必要时可重新钻孔。同时检查Optopipe® 的安装孔是否干净,无异物阻碍。

    2. Q: 为什么Optopipe® 的发光效果不佳?
    - A: 检查所使用的LED是否符合推荐型号(如PLCC-2和PLCC-4)。此外,确认LED与Optopipe® 的连接是否牢固。

    总结和推荐


    Optopipe® 是一款多功能、高效的导光管产品,适用于各种需要面板指示的应用。其丰富的选择性和出色的性能使其成为市场上一个强有力的竞争对手。如果您正在寻找一种可靠且高效的面板指示解决方案,Optopipe® 将是一个非常值得推荐的选择。

515-1353-0500F参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
长*宽*高 5mm(长度)*12.7mm(宽度)
安装方式 压入式,面板安装
零件状态 在售
包装方式 散装,袋装

515-1353-0500F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

515-1353-0500F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 515-1353-0500F 515-1353-0500F数据手册

515-1353-0500F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.9757
25+ ¥ 5.8918
50+ ¥ 4.972
100+ ¥ 4.0646
306+ ¥ 3.902
500+ ¥ 3.6276
库存: 40
起订量: 21 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.97
