首页  >  产品百科  >  5972403502F

5972403502F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 590nm 135° 2V 20mA 带平顶,矩形 透明 无色,黄色 0605 标准安装,贴片安装 1.6mm*1.15mm*550μm
供应商型号:
供应商:
标准整包数: 0

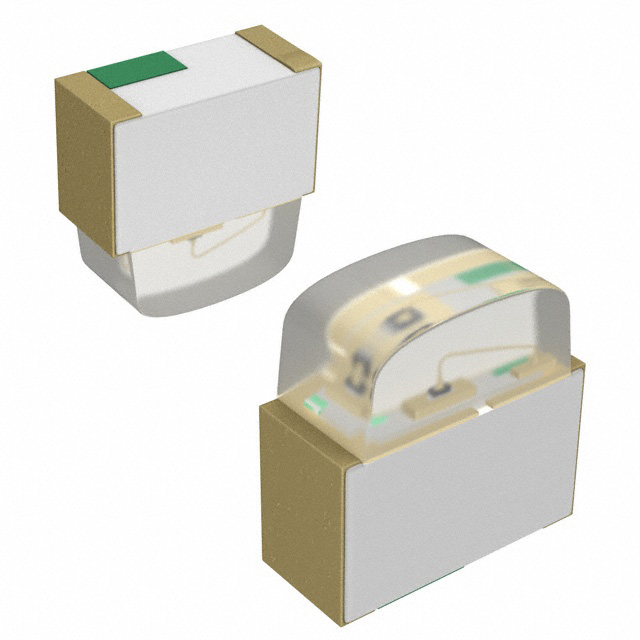

DIALIGHT 发光二极管 5972403502F

5972403502F概述

    电子元器件技术手册:LED产品

    1. 产品简介


    本技术手册涵盖了来自Dialight公司的多款LED产品,包括红色、橙色、黄色、绿色和白色的各种型号。这些LED广泛应用于汽车照明、工业控制、消费电子产品以及建筑照明等领域。LED以其低功耗、长寿命、高亮度等特点,成为现代照明技术的重要组成部分。

    2. 技术参数


    | 颜色 | 波长(nm) | 最小亮度(mcd) | 最大亮度(mcd) | 正向电压(V) | 反向电流(A) | 视角(度) |

    | 红色(630nm) | 625-635 | 16 | 40 | 2.2 | < 5 | 135 |
    | 红色(620nm) | 615-625 | 25 | 63 | 2.2 | < 5 | 135 |
    | 橙色 | 602-608 | 40 | 100 | 2.2 | < 5 | 135 |
    | 黄色 | 590-593 | 36 | 63 | 2.0 | < 5 | 135 |
    | 黄绿 | 569-575 | 10 | 25 | 2.2 | < 5 | 135 |
    | 蓝色 | 464-476 | 56 | 140 | 3.2 | < 100 | 140 |
    | 绿色 | 520-535 | 22 | 56 | 3.0 | < 100 | 130 |
    | 白色 | 50mA下X=0.31,Y=0.31 | 90 | 170 | 3.1 | < 10 | 150 |
    绝对最大额定值:
    | 颜色 | 功率耗散(mW) | 连续正向电流(mA) | 峰值正向电流(mA) | 温度范围(°C) |

    | 红色 | 54 | 20 | 100 | -30 to +85 |
    | 橙色 | 54 | 20 | 100 | -30 to +85 |
    | 黄色 | 54 | 20 | 100 | -30 to +85 |
    | 黄绿 | 54 | 20 | 100 | -30 to +85 |
    | 蓝色 | 75 | 20 | 100 | -30 to +85 |
    | 绿色 | 54 | 20 | 100 | -30 to +85 |
    | 白色 | 68 | 20 | 100 | -30 to +85 |

    3. 产品特点和优势


    - 高效节能:低功耗设计使得LED具有出色的能效比,能够有效降低能耗。
    - 长寿命:LED的理论寿命可以达到数万小时以上,显著优于传统光源。
    - 宽视角:提供高达150度的视角,确保光线覆盖更广。
    - 环保无毒:不含汞和其他有害物质,符合RoHS标准。
    - 快速响应:瞬间点亮,没有延迟,适合频繁开关的应用场合。

    4. 应用案例和使用建议


    这些LED非常适合用于交通信号灯、指示灯、汽车尾灯以及户外广告牌等。例如,在汽车尾灯中,LED的快速响应时间和长寿命显著提升了安全性。对于户外广告牌,选择高亮度和宽视角的LED能够确保在各种环境下清晰可见。建议在设计电路时合理选择匹配的驱动电源,以确保LED能够在最佳状态下工作,从而延长使用寿命并提升性能。

    5. 兼容性和支持


    这些LED产品与市面上主流的PCB材料和制造工艺兼容良好。制造商提供了全面的技术支持和售后服务,包括样品测试、技术咨询以及故障排查。产品包装上带有详细的标签信息,确保易于识别和管理。

    6. 常见问题与解决方案


    - Q:LED为什么会出现闪烁?
    - A: 闪烁可能是由于驱动电源不稳定造成的,需要更换合适的恒流驱动电源来解决问题。

    - Q:LED亮度明显下降怎么办?
    - A: 首先检查电路连接是否牢固,其次确认驱动电流是否在额定范围内。如果仍然存在亮度问题,可能需要更换新的LED。

    - Q:LED温度过高如何处理?
    - A: 减少电流强度,或者增加散热装置如散热片。必要时,联系技术支持获取专业建议。

    7. 总结和推荐


    综上所述,Dialight公司的LED产品凭借其高效的能源利用、长久的使用寿命和广泛的适用性,成为市场上极具竞争力的产品。无论是商业照明还是家用电器,这些LED都能为用户提供稳定可靠的光输出。我们强烈推荐使用这些高性能LED产品,以满足各种复杂应用场景的需求。

5972403502F参数

参数
显示颜色 无色,黄色
视角 135°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
长*宽*高 1.6mm*1.15mm*550μm
通用封装 0605
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

5972403502F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5972403502F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5972403502F 5972403502F数据手册

5972403502F封装设计

查看详情并下载
Symbol
Footprint
3D Model
