首页  >  产品百科  >  5596001027F

5596001027F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 470nm 30° 3.6V 圆形,带圆顶 透明 无色,蓝色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号:
供应商:
标准整包数: 0

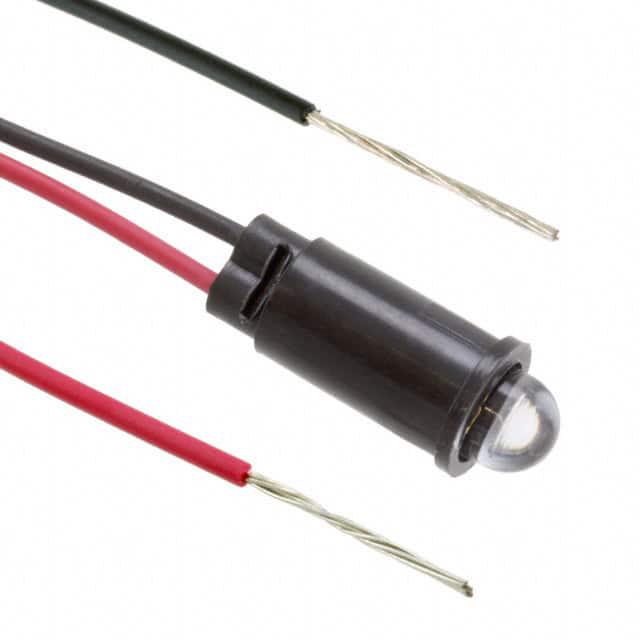

DIALIGHT 发光二极管 5596001027F

5596001027F概述

    面板安装指示灯技术手册

    产品简介


    Dialight公司的559系列面板安装指示灯是一款专为高亮度应用设计的LED指示灯。它采用了AlInGaP和InGaN技术,以确保在各种环境中都能提供出色的可见性。该系列产品广泛应用于风扇托盘组件、数据中心基础设施(服务器和存储)、下一代无线基础设施、电子测试和测量仪器、通信测试设备以及手持设备等领域。

    技术参数


    - 电气参数
    - 电压选项:1.6 - 2.3 V DC(典型值),需要电流限制电阻
    - 工作电压:5V、12V、24V DC(包含电阻)
    - 线长:6英寸或14英寸
    - 可选连接器:Molex 50-37-5033, 50-57-9202, AMP 3-643814-3
    - 机械参数
    - 安装孔直径:0.249 - 0.252英寸(6.32 - 6.40毫米)
    - 最大面板厚度:0.031 - 0.062英寸(0.787 - 1.57毫米)
    - 环境参数
    - 工作温度范围:-55°C至+100°C
    - 存储温度范围:-55°C至+100°C

    产品特点和优势


    Dialight的559系列指示灯具有多种颜色选择,包括红、绿、黄、橙、蓝和白。每个LED都有不同的峰值波长和典型光强,能够满足不同应用需求。此外,该系列指示灯还配备了内置电阻,简化了安装过程,提高了可靠性。

    应用案例和使用建议


    这些指示灯适用于多种环境,例如:
    - 数据中心基础设施:如服务器和存储系统,确保关键设备状态一目了然。
    - 手持设备:用于便携式设备的状态显示,提高用户体验。
    - 通信测试设备:在测试过程中提供实时状态反馈。
    使用建议:
    1. 在高温环境下使用时,确保良好的散热措施。
    2. 选择合适的线长,以适应特定的应用场景。
    3. 考虑使用标准连接器来简化安装过程。

    兼容性和支持


    - 连接器:可选Molex和AMP标准连接器。
    - 制造商支持:提供详细的技术文档和专业支持服务。

    常见问题与解决方案


    1. 问题:如何选择正确的LED颜色?
    - 解决方案:根据具体应用的需求选择适当的峰值波长和光强。
    2. 问题:指示灯无法正常工作怎么办?
    - 解决方案:检查电源电压是否符合要求,并确认连接器正确连接。

    总结和推荐


    Dialight的559系列面板安装指示灯以其高性能、多样化的颜色选择和易于安装的特点,在众多应用场景中表现出色。它适用于各种高亮度需求的场合,是市场上一款值得信赖的产品。强烈推荐在需要高性能指示灯的项目中使用这款产品。
    通过以上内容,您可以全面了解Dialight 559系列面板安装指示灯的各项特性及其应用价值。

5596001027F参数

参数
波长 470nm
测试电流 -
显示颜色 无色,蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.6V
透镜形状 圆形,带圆顶
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

5596001027F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5596001027F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5596001027F 5596001027F数据手册

5596001027F封装设计

查看详情并下载
Symbol
Footprint
3D Model
