6803332223F

产品分类: LED显示器件
厂牌: DIALIGHT
产品描述: 1.025cd 黄色 面板安装
供应商型号:
供应商:
标准整包数: 0

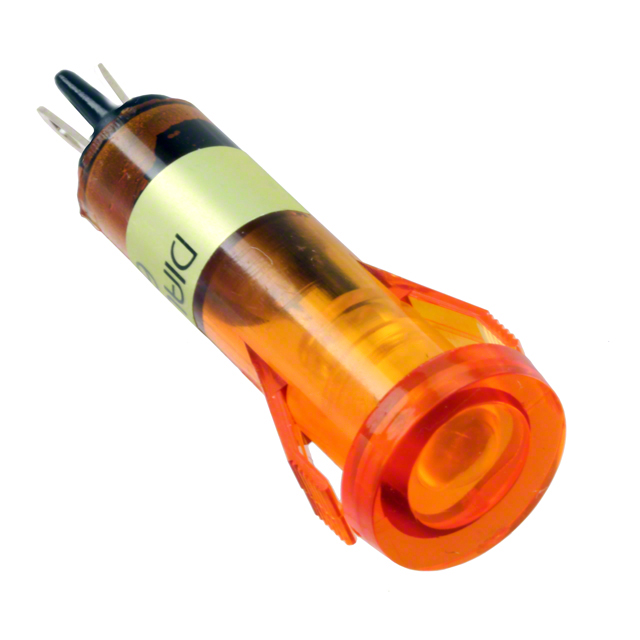

DIALIGHT LED显示器件 6803332223F

6803332223F概述

    680系列面板安装指示灯技术手册

    产品简介


    680系列面板安装指示灯是一款用于电源指示、远程电源指示、状态显示、维护和警告指示、仪表等场合的高可靠性电子元件。这些指示灯提供多种颜色选择(红色、绿色、橙色、蓝色),以满足不同应用的需求。该系列产品能够通过LED指示灯直观展示电源状态,为各类工业及商业设备提供重要的视觉反馈。

    技术参数


    - 电气规格
    - 工作电压:6V、12V和24V直流电(无需电阻)
    - 操作温度范围:-20°C 至 +75°C(-4°F 至 +167°F)
    - 存储温度范围:-40°C 至 +100°C(-40°F 至 +212°F)
    - 电气连接方式:焊盘端子和引线
    - 机械信息
    - 安装孔尺寸:参照图1(见下页);图2 - 10.3mm (0.406英寸)
    - 最大面板厚度:6.0mm (0.236英寸)
    - 安装扭矩:仅图2为5kg/cm(0.217磅/英尺)
    - 结构
    - 外壳材料:聚碳酸酯
    - 认证与评级
    - 符合RoHS标准

    产品特点和优势


    - 低功耗:相比传统指示灯,节能高达90%。
    - 无热量产生:无需散热设计。
    - 长寿命:最高可达100,000小时。
    - 多种颜色选择:红、绿、橙、蓝,满足各种需求。
    - 前方面板安装:方便安装和维护。
    - 螺母和卡扣式安装:易于固定。

    应用案例和使用建议


    - 主要电源指示:例如数据中心机柜内的电源状态指示。
    - 远程电源指示:如远程控制系统中的电源监控。
    - 状态指示:工厂生产线上的机器运行状态显示。
    - 维护和警告指示:如设备故障报警提示。
    - 仪表指示:仪器仪表中的状态显示。
    使用建议:
    - 请确保按照指定的操作温度范围进行安装,避免过热导致性能下降。
    - 在安装时,请遵循正确的安装扭矩要求,防止过紧或过松。

    兼容性和支持


    - 该产品与其他电子设备具有良好的兼容性,可通过其标准化的电气接口实现轻松集成。
    - 制造商提供技术支持,包含产品文档、用户指南及保修服务。

    常见问题与解决方案


    - Q1:产品出现闪烁现象怎么办?
    - A1:检查电源输入是否稳定,确认连接是否正确,必要时重新焊接电气接点。
    - Q2:产品无法正常工作如何处理?
    - A2:首先检查电源电压是否符合规格要求,接着确认连接线路是否有短路或断开,如果问题依旧存在,请联系制造商进行进一步诊断。


    总结和推荐


    680系列面板安装指示灯凭借其优异的性能和广泛的适用性,在各类工业和商业环境中表现出色。其独特的低功耗、长寿命和良好的兼容性使其成为市场上极具竞争力的产品。对于需要稳定电源指示和状态监控的应用场合,强烈推荐使用该系列产品。
    这份技术手册为电子工程师和技术人员提供了详尽的信息,帮助他们更好地了解和使用680系列面板安装指示灯。希望这些信息能够帮助您在设计和实施项目时做出明智的选择。

6803332223F参数

参数
显示高度 -
显示尺寸 -
发光强度 1.025cd
显示类型 -
显示宽度 -
视角 -
控制器类型 -
字符宽度 -
显示模式 -
字符高度 -
背光颜色 -
接口方式 -
分辨率(pixels) -
显示颜色 黄色
触碰模式 -
安装方式 面板安装
零件状态 在售
包装方式 袋装

6803332223F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

6803332223F数据手册

厂牌 PDF简要描述 下载
DIALIGHT LED显示器件 DIALIGHT 6803332223F 6803332223F数据手册
