553-0122-400F

产品分类: 光学仪器
厂牌: DIALIGHT

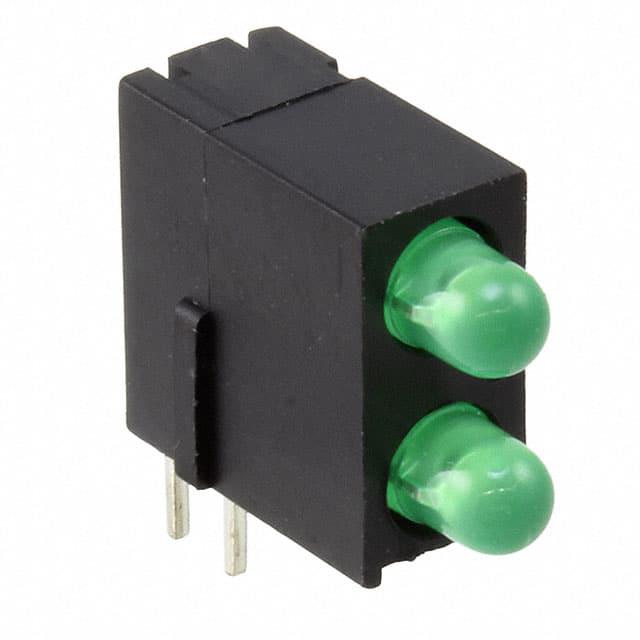

产品描述: LED Bi-Level Uni-Color Hi-Eff. Green 565nm 4-Pin Bulk
供应商型号: D-553-0122-400F
供应商: Future
标准整包数: 50
DIALIGHT 光学仪器 553-0122-400F

553-0122-400F概述


    产品简介


    3mm LED Circuit Board Indicator (CBI) 是由Dialight公司设计生产的一种用于电路板指示的小尺寸LED。该系列产品采用多种颜色,如红、绿、黄、蓝及双色组合,能够广泛应用于各种需要指示灯的电子设备中,例如家用电器、工业控制设备、通信系统和医疗仪器等。

    技术参数


    以下是3mm LED CBI的主要技术参数:
    - 颜色选择:
    - 红(标准或红/绿双色)
    - 绿
    - 黄
    - 蓝
    - 黄/绿双色
    - 橙

    - 峰值光强(mcd):
    - 高效能:红 10, 绿 12.6, 黄 10, 蓝 12
    - 低电流:红 1.6, 绿 1.6, 黄 1.6
    - 积分电阻5V:红 4.7/10, 黄/绿 4.3/6.3
    - 非扩散:红 29, 绿 50, 黄 20
    - 峰值波长(nm):
    - 红 635, 绿 565, 黄 585, 蓝 428, 黄/绿 585/565
    - 视角(2Θ½):
    - 红 60°, 绿 60°, 黄 60°, 蓝 70°, 黄/绿 80°
    - 正向电压(V):
    - 红 2, 绿 2.1, 黄 2.1, 蓝 3.5, 黄/绿 2.1
    - 绝对最大额定值:
    - 功耗(mW):100
    - 正向电流(mA):20
    - 操作温度(°C):-40/+100

    产品特点和优势


    - 多功能性:支持多种颜色组合,适应不同应用场景的需求。
    - 高可靠性:UL 94 V-0等级材料,保证高安全性。
    - 高效能:提供高光强度,适用于多种场合。
    - 易于安装:设计符合DIN 41494标准,便于电路板上的排列和组装。
    - 高对比度:黑色外壳设计增加对比度,提高视觉辨识度。

    应用案例和使用建议


    应用案例:
    - 家电设备:用于显示电源状态或操作模式。
    - 工业控制系统:指示设备运行状态。
    - 通信设备:指示网络连接状态。
    - 医疗设备:提示设备故障或操作指南。
    使用建议:
    - 在安装时注意LED的正负极,避免接反导致损坏。
    - 使用合适的驱动电流,避免过载。
    - 对于高光强需求的应用,可以选择高性能型LED。

    兼容性和支持


    - 兼容性:CBI系列LED可以与其他标准电气设备和电路板组件兼容。
    - 支持服务:厂商提供详尽的技术手册和在线技术支持,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:LED亮度不够。
    - 解决办法:检查驱动电流是否合适,或者考虑更换更高光强的型号。
    2. 问题:LED无法点亮。
    - 解决办法:确认正负极是否正确连接,以及供电电压是否符合要求。

    总结和推荐


    综上所述,Dialight公司的3mm LED Circuit Board Indicator不仅具有多种颜色选择和高光强输出,还具备良好的安全性和耐用性。对于需要指示灯的各种应用场景,这款产品是理想的选择。强烈推荐在各类电子设备中使用该系列产品。

553-0122-400F参数

参数
长*宽*高 9.65mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

553-0122-400F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

553-0122-400F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 光学仪器 DIALIGHT 553-0122-400F 553-0122-400F数据手册

553-0122-400F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.1115 ¥ 9.4746
150+ $ 1.0735 ¥ 9.2316
250+ $ 1.0472 ¥ 9.0859
1000+ $ 1.001 ¥ 8.6891
1500+ $ 0.9612 ¥ 8.2726
库存: 450
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 473.73
